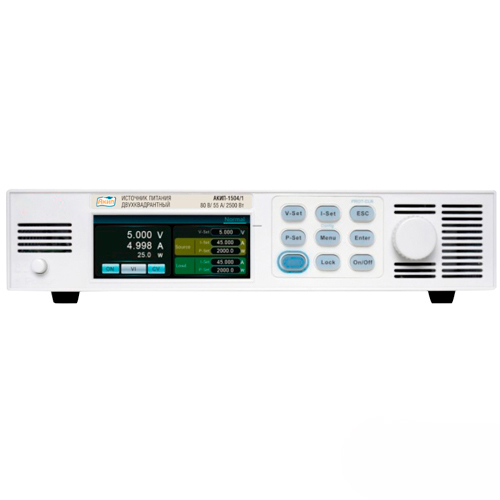

Двухквадрантный программируемый источник питания серии АКИП-1504 — инструмент инженера нового поколения
В линейке источников питания постоянного тока, которые выпускаются под маркой АКИП, появилась новая серия АКИП-1504. В серии 3 модели с мощностью 2,5 / 5 / 7,5 кВт. Максимальное выходное напряжение и выходной ток достигают 80 В и ±55 / ±110 / ±170 A в зависимости от модели.
Источники питания серия АКИП-1504 обеспечивают полноценную работу в двух квадрантах с возможностью не только генерации энергии, но и её рекуперации обратно в сеть. Это решение ориентировано на профессиональные испытательные стенды, где требуется высокий ток, точность и продвинутая логика управления. Также это позволяет сэкономить потребление энергии и уменьшить рассеивание тепла, что может значительно снизить стоимость тестирования. Серия источников питания АКИП-1504 обеспечивает высокую точность измерений и множество функций тестирования, которые могут быть широко использованы в новой энергетике, автомобилестроении, промышленной автоматизации, телекоммуникационном оборудовании, медицинских приборах, хранении энергии, разработке электроприводов, моделировании батарей и других отраслях.
Двухквадрантная архитектура
Главное преимущество серии — работа в двух квадрантах: АКИП-1504 способен плавно переключаться между режимами источника и нагрузки без внешних реле или переключателей. Это важно при циклических испытаниях аккумуляторов, ИБП и BMS — там, где энергия то потребляется, то возвращается. Энергия рекуперируется в сеть, а не рассеивается на балластных нагрузках, что позволяет избежать перегрева и нестабильности.
Гибкое управление выходными характеристиками
АКИП-1504 поддерживает четыре режима работы:
- CC (Constant Current) — режим стабилизации тока;
- CV (Constant Voltage) — стабилизация напряжения;
- CR (Constant Resistance) — эмуляция активной нагрузки;
- CP (Constant Power) — стабилизация подводимой мощности.
Дополнительно, доступна функция регулируемой скорости нарастания напряжения и тока, что критически важно для защиты чувствительной нагрузки от бросков при старте.
Приоритет управления: CC/CV Switching Logic
Редкая для своего класса функция — установка приоритета обратной связи по напряжению или току. Это позволяет минимизировать перерегулирования при запуске теста или изменении нагрузки:
- Для задач, чувствительных к скачкам напряжения (например, силовые ИМС), целесообразен приоритет CV.
- Для токозависимых нагрузок, например, аккумуляторов — приоритет CC.
- Такая архитектура даёт инженеру полный контроль над динамикой переходных процессов.
Широкий диапазон регулирования и высокая плотность мощности
В 1U шасси заключён источник мощностью до 7,5 кВт, при этом один прибор покрывает широкий диапазон выходных параметров. Это достигается благодаря широкодиапазонной архитектуре, когда номинальная мощность поддерживается в широком диапазоне напряжений и токов (до ±170 А при 80 В). Это особенно ценно в автоматизированных системах тестирования, где требуется универсальность при ограниченном пространстве.
Протоколы управления и интеграция
Устройство оснащено современными коммуникационными интерфейсами: LAN, RS232, RS485, CAN, поддерживает SCPI и Modbus-RTU/CAN, что делает его легко интегрируемым в существующие автоматизированные комплексы. Наличие цветного 3.2-дюймового HD-дисплея облегчает локальное управление и отладку.
Безопасность и защита
АКИП-1504 реализует полный набор защит: OVP, UVP, OCP, OPP, OTP. В критических испытаниях это может сыграть ключевую роль в сохранности как тестируемых устройств, так и самого источника.
Опция имитации фотоэлектрических матриц
Источники питания АКИП-1504 имеют опциональную возможность имитации фотоэлектрических матриц, I-V и P-V (зависимость тока от напряжения или мощности от напряжения) кривых солнечных панелей. В данном режиме работы источник питания имитирует работы солнечной панели с заданными выходными параметрам, что может использоваться для тестирования статической и динамической эффективности преобразования PV инверторов. Программное обеспечение для имитации фотоэлектрических матриц поддерживает статический и динамический режим работы по стандартам Sandia или EN50530. Так же имеется возможность создания пользовательских условий тестирования, вплоть до имитации погодных условий и режима затенения.
Начаты испытания для целей утверждения типа СИ.
Торговая марка АКИП представляет широкий ассортимент лабораторных и портативных контрольно-измерительных приборов, которые отличаются высоким качеством, надёжностью и точностью измерений.
Приборы АКИП подходят для следующих отраслей:
- энергетика;
- телекоммуникации;
- производство;
- научные исследования;
- образование;
- строительство;
- обслуживание и ремонт электрооборудования.
Заказать продукцию можно на сайте Электронприбор, по телефону 8 800 222-91-11 или по электронной почте info@1ep.ru.
