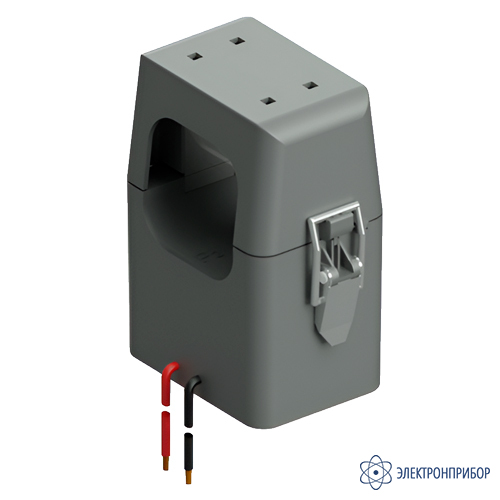

ТРП-0,66-3/50-0,5S-800А/1А-У3 — разъёмный трансформатор тока

Код товара: 82419
  • 95081-25
    Является модификацией ТРП-0,66-3/50

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      95081-25 до 04.04.2030

    • Производитель

      КС, Россия

    Назначение разъёмного трансформатора тока ТРП-0,66-3/50:

    Трансформаторы разъёмные ТРП-0,66 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения 0,66 кВ.

    Область применения средства измерений: трансформаторы предназначены для установки в низковольтные комплектные устройства для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.

    Трансформаторы класса точности 0,5 и 1 применяются для измерения в схемах расчета с потребителями; класса точности 0,5S применяются для коммерческого учета электроэнергии. По своим характеристикам трансформаторы соответствуют требованиям ГОСТ 7746. Климатическое исполнение и категория размещения по ГОСТ 15150 соответствует У3 или У1 (в зависимости от модификации), степень защиты по гост 14254 соответствует IP67 или IP20 (в зависимости от модификации).

    Особенности разъёмного трансформатора тока ТРП-0,66-3/50:

    • номинальное напряжение трансформатора: 0,66 кВ;
    • наибольшее рабочее напряжение: 0,72 кВ;
    • количество вторичных обмоток: 1;
    • электрическая прочность изоляции: не менее 3 кВ;
    • класс точности: 1, 0.5, 0.5S;
    • номинальная частота напряжения сети: 50 Гц;
    • степень защиты корпуса: IP20 (по ГОСТ 14254);
    • рабочие условия измерений: температура окружающего воздуха -45 до +55 °С и относительная влажность воздуха 95%;
    • климатическое исполнение и категория размещения: У3 (по ГОСТ 15150);
    • средняя наработка на отказ: не менее 230 000 ч;
    • средний срок службы: не менее 25 лет.

     Варианты исполнения разъёмного трансформатора тока ТРП-0,66-3/50:

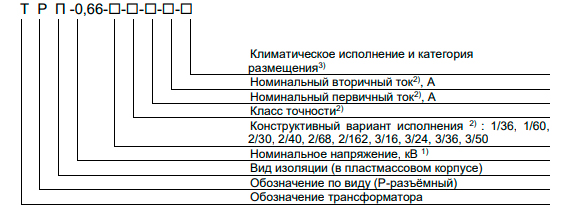

    Трансформаторы ТРП-0,66 изготавливается в различных модификациях. Структура условного обозначения:

    Примечания:
    1) Величина постоянная, равная 0,66 кВ.
    2) В зависимости от варианта исполнения.
    3) Для варианта исполнения 1,2 – У3, для 3 – У1.

  • Технические характеристики разъёмного трансформатора тока ТРП-0,66-3/50:

    Параметр Значение
    ТРП-0,66-3/16 ТРП-0,66-3/24 ТРП-0,66-3/36 ТРП-0,66-3/50
    Диапазон номинального первичного тока, А 200
    300    		 200
    250
    300    		 100
    200
    300
    400
    500    		 400
    500
    600
    800
    1000
    Номинальный вторичный ток, А 5 5 5 1
    5
    Пределы допускаемой приведенной погрешности преобразования силы переменного тока, % 1 1 1 (1)
    0,5    		 1 (2)
    0,5S
    Номинальная вторичная нагрузка с коэффициентом мощности cos φ=0,8, не более ВА 1,5 1,5 1,5
    2,5    		 2,5
    5
    10
    Номинальное напряжение трансформатора, кВ 0,66
    Наибольшее рабочее напряжение, кВ 0,72
    Количество вторичных обмоток 1
    Электрическая прочность изоляции, не менее кВ 3
    Номинальная частота напряжения сети, Гц 50
    Степень защиты корпуса по ГОСТ 14254-2015 IP20 (по ГОСТ 14254)
    Климатическое исполнение и категория по ГОСТ 15150-69 У3
    Нормальные условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от +15 до +25
    от 30 до 80
    Рабочие условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от -45 до +55
    95 при +35°C
    Средняя наработка на отказ, ч, не менее 230 000
    Средний срок службы, лет, не менее 25
    Габаритные размеры, мм, (ШхВхГ) 51х65х44 57х69х37 68х86х42 97х119х60
    Габаритные размеры отверстия, мм (ШхВ) - 24х25 37х38 52х51
    Диаметр отверстия, мм2 16 - - -
    Масса, не более, кг 0,3 0,3 0,5 1,1

    Примечание:
    (1) Для номинального первичного тока 100А, 200А, 300А, 400А.
    (2) Для номинального первичного тока 400А.

  • Комплект поставки ТРП-0,66-3/50-0,5S-800А/1А-У3

    № Наименование Количество
    1 Трансформатор тока измерительные разъемные ТРП-0,66-3/50-0,5S-800А/1А-У3 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Упаковочная коробка 1
