ДТХ 3000 У, ДТХ3000У, ДТХ 3000У, ДТХ-3000У

Трансформаторные датчики тока

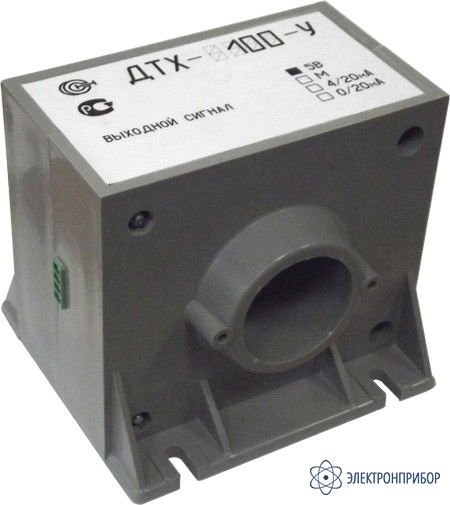

ДТХ-3000-У — датчик измерения постоянного и переменного тока

Код товара: 38333
  • 61699-15

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      61699-15 до 15.10.2030

    Назначение датчика измерения постоянного и переменного тока ДТХ-3000-У

    Преобразователи силы тока измерительные ДТХ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.

    Описание датчика измерения постоянного и переменного тока ДТХ-3000-У

    Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.

    Основные преимущества датчика измерения постоянного и переменного тока ДТХ-3000-У

    • гальваническая развязка
    • возможность измерения постоянных и переменных токов
    • различные варианты выходного сигнала
    • магнитопровод ненасыщен

  • Технические характеристики датчика измерения постоянного и переменного тока ДТХ-3000-У

    Параметр Значение
    Диапазон измеряемых токов, А 0...3000
    АЧХ на уровне ± 3 дб, Гц не хуже 0-10000
    Выходной ток (напряжение) при нулевом входном токе, мА (мВ) ±3,5(17)
    Выходной ток при номинальном входном токе, мА 1000
    Допустимая перегрузка по измеряемому току, разы 1,5
    Диапазон рабочих температур,°С 0 ... +70
    Основная приведенная погрешность, не более, % 0,7
    Выходной сигнал при номинальном измеряемом токе, В 5
    Полоса пропускания, Гц 0-10000
    Источник питания, В ±23,5 ... ±36,5
    Диаметр отверстия под токовую шину, мм 40
    Ток потребления, мА 1030
    Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 10000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20
    Габаритные размеры, мм 120х125х110
    Масса, г 900

  • Комплект поставки ДТХ-3000-У

    № Наименование Количество
    1. Датчик измерения постоянного и переменного тока ДТХ-3000-У 1
