ДТР02, ДТР 02

Трансформаторные датчики тока

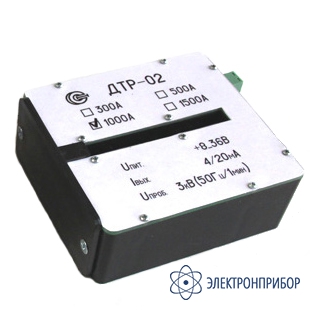

ДТР-02 — разъемный датчик измерения переменного тока

Код товара: 46714
  • 63551-16

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      63551-16 до 28.03.2021

    Описание разъемного датчика измерения переменного тока ДТР-02:

    Разъемные датчики тока ДТР-02 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 300 А до 1500 А.

    Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

  • Технические характеристики разъемного датчика измерения переменного тока ДТР-02:

    Параметр Значение
    Диапазон измеряемых токов, А 300; 500; 1000; 1500
    АЧХ в пределах 2%, Гц не хуже 50-400
    Выходной ток при нулевом входном токе, мА 3,98 - 4,15
    Выходной ток при номинальном входном токе, мА 20
    Полоса пропускания, Гц 40...65
    Допустимая перегрузка по измеряемому току, разы 1,5
    Выходной сигнал датчика, мА 4/20
    Основная погрешность измерения для частоты 50 Гц не более,% 1,5
    Напряжение питания, В 10...30 В
    Ток потребления по цепи питания, не более, мА 30
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 3
    Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 3000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20
    Отверстие под токовую шину, мм 10х82
    Габаритные размеры, мм 131х106х66
    Масса, г не более 1000

  • Комплект поставки ДТР-02

    № Наименование Количество
    1 Разъемный датчик измерения переменного тока ДТР-02 1
