ДТР03, ДТР 03

Трансформаторные датчики тока

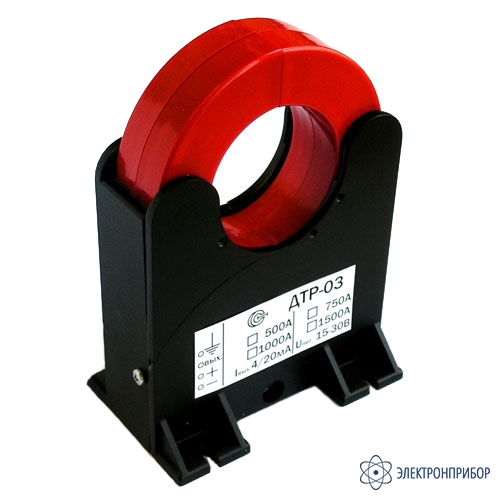

ДТР-03 — разъемный датчик измерения переменного тока

Код товара: 46715
  • 63551-16

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      63551-16 до 28.03.2021

    Описание разъемного датчика измерения переменного тока ДТР-03:

    Разъемные датчики тока ДТР-03 предназначены для оперативного включения в процесс производства без его остановки. Монтируются на токовую шину и позволяют измерять переменный ток в широких пределах от 500 А до 1000 А.

    Датчик состоит из разъемного корпуса, в котором закреплены 2 половинки магнитопровода с обмоткой и электронная схема обработки сигнала.

    Особенности разъемного датчика измерения переменного тока ДТР-03:

    • гальваническая развязка;
    • возможность монтажа на токовую шину без остановки производства.

  • Технические характеристики разъемного датчика измерения переменного тока ДТР-03:

    Параметр Значение
    Диапазон измеряемых токов, А 0...500, 0...750, 0...1000
    АЧХ в пределах 2%, Гц не хуже 50-400
    Выходной ток при нулевом входном токе, мА 3,98 - 4,15
    Выходной ток при номинальном входном токе, мА 20
    Переделы допустимой привиденной основной погрешности на частоте 50 Гц, % 1,5
    Полоса пропускания, Гц 50
    Номинальный выходной сигнал, В(мА) (4/20)
    Диаметр отверстия под токовую шину, мм 50
    Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ 5
    Напряжение питания, В 10...30
    Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 5000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20
    Габаритные размеры, мм 65х110х144
    Масса, г не более 600

  • Комплект поставки ДТР-03

    № Наименование Количество
    1 Разъемный датчик измерения переменного тока ДТР-03 1
