ТРП-0,66, ТРП 0,66, ТРП-0,66-2-30

Трансформаторные датчики тока

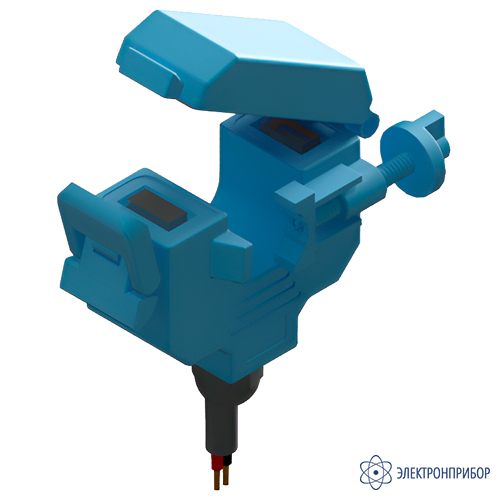

ТРП-0,66-2/30 — разъёмный трансформатор тока влагозащищённый (IP67)

Код товара: 82453
  • 95081-25
    9 вариантов исполнения

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      95081-25 до 04.04.2030

    • Производитель

      КС, Россия

    Назначение разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/30:

    Трансформаторы разъёмные ТРП-0,66-2/30​ предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц и напряжения 0,66 кВ. Данные модели могут работать в условиях повышенной влажности воздуха (до 100 %) и тумана, что позволяет устанавливать их на улице без специальной защиты.

    Разъемная конструкция дает возможность размещения прибора на существующие шины и кабели без их демонтажа, что значительно упрощает установку.

    Сфера применения:

    • в схемах измерения низковольтных устройств зданий и сооружений;
    • в схемах передачи и распределения электроэнергии, в том числе внутри других изделий;
    • в системах коммерческого учета электроэнергии.

    Трансформаторы класса точности 0,5 и 1 применяются для измерения в схемах расчета с потребителями; класса точности 0,5S применяются для коммерческого учета электроэнергии. По своим характеристикам трансформаторы соответствуют требованиям ГОСТ 7746. Климатическое исполнение и категория размещения по ГОСТ 15150 соответствует У3 или У1 (в зависимости от модификации), степень защиты по гост 14254 соответствует IP67 или IP20 (в зависимости от модификации).

    Особенности разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/30:

    • номинальное напряжение трансформатора: 0,66 кВ;
    • наибольшее рабочее напряжение: 0,72 кВ;
    • количество вторичных обмоток: 1;
    • электрическая прочность изоляции: не менее 3 кВ;
    • класс точности: 0.5S;
    • номинальная частота напряжения сети: 50 Гц;
    • степень защиты корпуса: IP67 (по ГОСТ 14254);
    • рабочие условия измерений: температура окружающего воздуха -45 до +55 °С и относительная влажность воздуха 95%;
    • климатическое исполнение и категория размещения: У1 (по ГОСТ 15150);
    • средняя наработка на отказ: не менее 230 000 ч;
    • средний срок службы: не менее 25 лет.

     Варианты исполнения разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/30:

    Трансформаторы ТРП-0,66 изготавливается в различных модификациях. Структура условного обозначения:

    Примечания:
    1) Величина постоянная, равная 0,66 кВ.
    2) В зависимости от варианта исполнения.
    3) Для варианта исполнения 1,2 – У3, для 3 – У1.

  • Технические характеристики разъёмного трансформатора тока влагозащищённого (IP67) ТРП-0,66-2/30:

    Параметр Значение
    ТРП-0,66-2/30 ТРП-0,66-2/40 ТРП-0,66-2/68 ТРП-0,66-2/162
    Диапазон номинального первичного тока, А 100
    200
    300
    350
    400    		 80
    250
    300
    400    		 100
    200
    300
    400
    500
    600    		 600
    800
    1000
    1200
    1500    		 1000
    1200
    1500
    2000
    Номинальный вторичный ток, А 5 1 5 5 5
    Пределы допускаемой приведенной погрешности преобразования силы переменного тока, % 0,5S 0,5S 1 (1)
    0,5 (2)
    0,5S    		 0,5 (3)
    0,5S    		 0,5S
    Номинальная вторичная нагрузка с коэффициентом мощности cos φ=0,8, не более ВА 1,5
    2,5    		 1,5
    2,5    		 2,5
    5    		 5
    Номинальное напряжение трансформатора, кВ 0,66
    Наибольшее рабочее напряжение, кВ 0,72
    Количество вторичных обмоток 1
    Электрическая прочность изоляции, не менее кВ 3
    Номинальная частота напряжения сети, Гц 50
    Степень защиты корпуса по ГОСТ 14254-2015 IP67
    Климатическое исполнение и категория по ГОСТ 15150-69 У1
    Нормальные условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от +15 до +25
    от 30 до 80
    Рабочие условия измерений:
    - температура окружающего воздуха, °C
    - относительная влажность воздуха, %
    от -45 до +70
    95 при +35°C
    Средняя наработка на отказ, ч, не менее 230 000
    Средний срок службы, лет, не менее 25
    Габаритные размеры, мм 102х106х53 143х166х70 203х203х62 187х327х55
    Габаритные размеры отверстия, мм - 40х41 61х87 81х162
    Диаметр отверстия, мм2 31 - - -
    Масса, не более, кг 1,8 2,2 3 3

    Примечание:
    (1) Для номинального первичного тока 100А, 200А, 300А.
    (2) Для номинального первичного тока 400А.
    (3) Для номинального первичного тока 600А, 800А.

  • Комплект поставки ТРП-0,66-2/30

    № Наименование Количество
    1 Разъёмный трансформатор тока влагозащищённый (IP67) ТРП-0,66-2/30 в выбранном исполнении 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
    4 Упаковочная коробка 1
