ДМТ 10мА, ДМТ-10мА, ДМТ10мА

Трансформаторные датчики тока

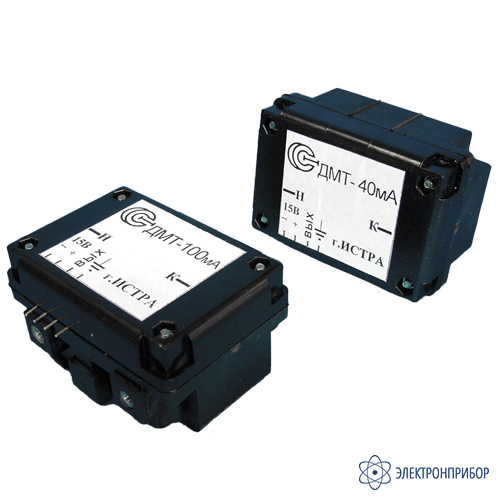

ДМТ 10мА — датчик малых токов

Код товара: 38279
  • Является модификацией ДМТ

    • Гарантия

      1 год

    Описание датчика малых токов ДМТ:

    Датчики (преобразователи измерительные) предназначены для преобразования постоянного, переменного и импульсных токов небольшой величины с гальванической развязкой входной цепи цепей контроля.

    Особенности датчика малых токов ДМТ:

    • Гальваническая развязка силовых цепей и цепей контроля;
    • Возможность монтажа на печатную плату;
    • Минимальные габариты.

  • Технические характеристики датчика малых токов ДМТ:

    Параметр ДМТ 10мА ДМТ 20мА ДМТ 40мА ДМТ 100мА ДМТ 400мА
    Диапазон преобразования малых токов I, мА эфф. 0-10 0-20 0-40 0-100 0-400
    АЧХ на уровне ±3 дб, Гц не хуже 0-5000
    Входной ток номинальный IMX, мА 10 20 40 100 400
    Сопротивление первичной обмотки, Ом 140…160
    Выходной ток при нулевом входном токе не более, мА ±0,2 ±0,2 ±0,05 ±0,05 ±0,2
    Выходной ток при номинальном входном токе, мА 40 80 10 25 40
    Сопротивление нагрузки, Ом
    Максимальное
    Минимальное
    240
    10
    110
    0
    800
    0
    300
    0
    240
    10
    Пределы допустимой приведенной осн. погрешности, % ± 1
    Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, %
    группа А
    группа В
    группа С


    ± 0,4
    ± 0,6
    ± 1,0
    Время установления выходного сигнала не более, с 0,1
    Время установления рабочего режима не более, мин. 1
    Время непрерывной работы не менее, ч Неограниченно
    Время перегрузки входным сигналом 120% от номинального малых токов, не более, с 1
    Напряжение питания, В ± (14,5…15,5)
    Ток потребления по цепи питания не более, мА 50 90 20 35 50
    Габариты не более, мм 73,5х52,5х39
    Масса не более, г 150
    Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В 4000
    Сопротивление изоляции в рабочих условиях не менее, МОм 5

    По требованию заказчика возможно:
    * - возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS (за дополнительную плату). Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).

  • Комплект поставки ДМТ 10мА

    № Наименование Количество
    1 Преобразователь ДМТ 10мА 1
    2 Руководство по эксплуатации 1
    3 Упаковочная тара 1
