Испытательные трансформаторы

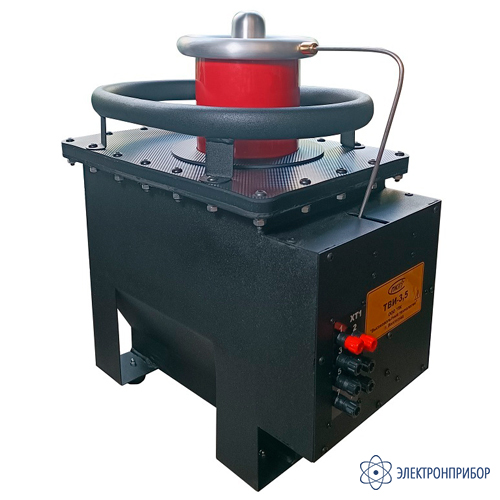

ТВИ-3.5-5 — трансформатор испытательный
Код товара: 44526-
-
Гарантия
2 года
Назначение трансформатора испытательного ТВИ-3.5-5:
Трансформаторы высоковольтные испытательные серии ТВИ-3.5-5 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и применяется для проведения высоковольтных испытаний, диагностировании изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
-
-
Технические характеристики трансформатора испытательного ТВИ-3.5-5:
Параметр Значение Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В 0,10…250,0 Номинальное напряжение первичной обмотки, В 220,0 ± 2,0 % Коэффициент искажения синусоидальности кривой напряжения, % 5 Номинальное значение напряжения вторичной обмотки, при напряжении на первичной обмотке 220,0 В, кВ 3,50 Максимальное выходное напряжение переменного тока частотой 50 Гц, кВ 4,00 Максимальный выходной переменный ток, мА 2000 Габаритные размеры трансформатора (ДхВхШ), мм 370х650х310 Масса, кг 37±1 Электропитание от сети переменного тока 50 Гц, 220 В Максимальная потребляемая мощность, ВА 7500 Режим работы при мощности 4000 ВА при длительности цикла 1 час ПВ = 15 % Средний срок службы, лет, не менее 5 Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность воздуха, %
- атмосферное давление, кПа
-20 до +40
98 при 25 °С
от 84 до 106,7 -
Комплект поставки ТВИ-3.5-5
№ Наименование Количество 1 Трансформатор испытательный ТВИ-3.5-5 1 2 Паспорт 1 -
