МИВН-220 — мобильный источник высокого напряжения

Код товара: 70319

    Назначение мобильного источника высокого напряжения МИВН-220:

    Мобильный источник высокого напряжения МИВН-220 предназначен для проведения поверки по ГОСТ 8.216-2011 емкостных и индуктивных трансформаторов напряжения класса напряжения до 220 кВ.

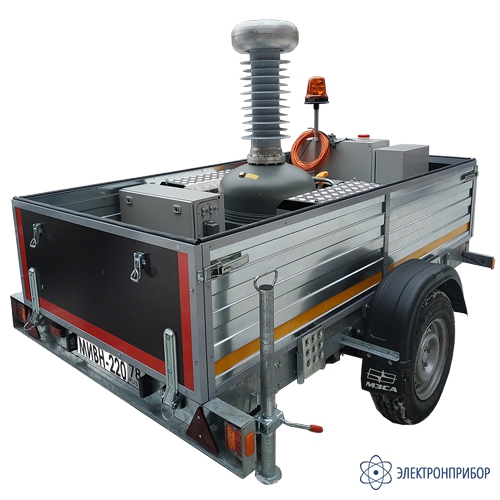

    МИВН-220 включает в себя испытательный элегазовый трансформатор ИОГ-150/90, мощностью 90 кВА, размещенный в стандартном прицепе к легковому автомобилю.

  • Технические характеристики мобильного источника высокого напряжения МИВН-220:

    Класс напряжения поверяемого трансформатора Диапазон напряжений, кВ Диапазон емкостей конденсаторов связи, нФ
    поверки по ГОСТ 8.216-2011 МИВН-220
    110 50,8-76,2 20-80 0,0-24,0
    220 101,6-152,4 50-152,4 0,0-12,0
    Параметр Значение
    Номинальное напряжение питания, В 220
    Максимальная потребляемая мощность, кВА 8,8
    Номинальная частота выходного напряжения, Гц 50
    Воспроизводимость и отклонение выходного напряжения от установленных значений в рабочих диапазонах, % ≤ 1,0
    Коэффициент искажения синусоидальности кривой напряжения в диапазоне рабочих напряжений (15...150) кВ, % не более ≤ 5,0
    Максимальная испытательная мощность, кВА 90
    Время приведения в рабочее состояние, мин ≤ 10
    Время приведения в транспортное состояние, мин ≤ 10
    Габаритные размеры шкафа коммутации (ДхВхШ), мм 700*500*300
    Масса комплекта, кг 460
    Полная масса прицепа, кг 750
    Испытательное напряжение частоты 50 Гц, кВ 165

  • Комплект поставки МИВН-220

    № Наименование Количество
    1 Мобильный источник высокого напряжения МИВН-220 1
