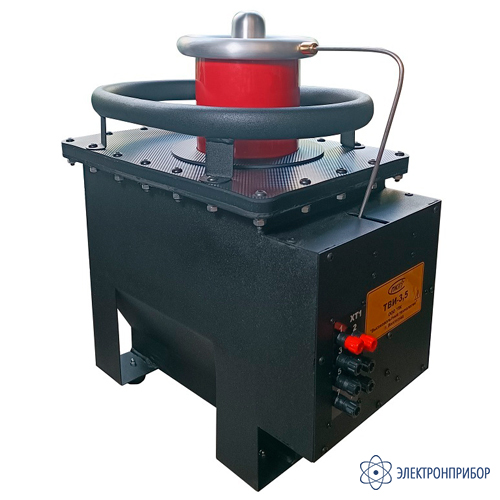

ТВИ-25-5 — трансформатор испытательный
Код товара: 44522-
-
Гарантия
2 года
Назначение трансформатора испытательного ТВИ-25-5:
Трансформаторы высоковольтные испытательные ТВИ-25-5, ТВИ-25/36-5, ТВИ-25/36-5/1 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и формирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя. Применяются для проведения высоковольтных испытаний, диагностировании изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
Трансформатор ТВИ-25/36-5 дополнительно оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 100:1, 1000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
-
-
Технические характеристики трансформатора испытательного ТВИ-25-5:
Параметр Значение Диапазон регулирования напряжения первичной обмотки переменного тока частотой 50 Гц, В 0,10…250,0 Номинальное напряжение первичной обмотки, В 220,0 ± 2,0 % Номинальное значение переменного напряжения вторичной обмотки, при U1=220,0 В, кВ 25,00 Относительная погрешность напряжения на отводе от вторичной обмотки 2% Максимальное выходное напряжения переменного тока частотой 50 Гц, кВ 30,00 Максимальный выходной переменный ток, мА 250,0 Габаритные размеры трансформатора, мм 236х570х386 Масса блока высоковольтного, кг 45 Электропитание от сети переменного тока 50 Гц, 230 В Максимальная потребляемая мощность, ВА 6500 Средний срок службы, лет, не менее 5 Рабочие условия применения:
- температура окружающего воздуха, °C
- относительная влажность воздуха, %
- атмосферное давление, кПа
-20 до +40
98 при 25 °С
от 84 до 106,7 -
Комплект поставки ТВИ-25-5
№ Наименование Количество 1 Трансформатор испытательный ТВИ-25-5 1 2 Паспорт 1 -
