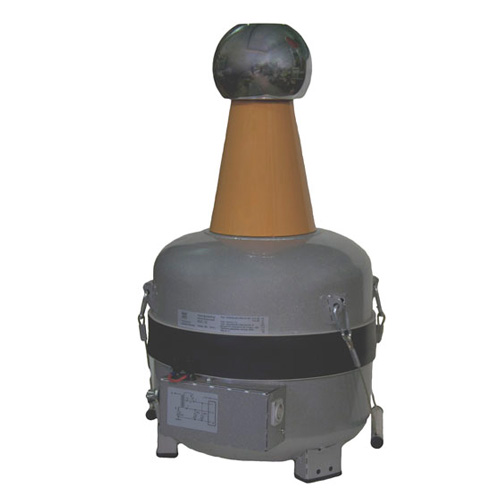

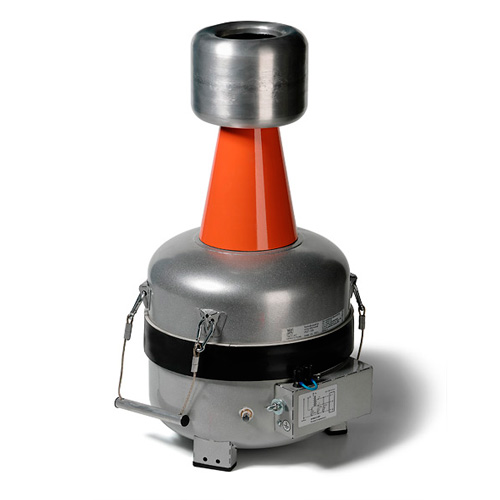

ИОГ-15 — испытательный трансформатор

Код товара: 43023
  • 2 варианта исполнения

    • Гарантия

      1 год

    Назначение испытательного трансформатора ИОГ-15:

    Трансформаторы серии ИОГ-15 (Испытательные, Однофазные с Газовой изоляцией) предназначены для использования в качестве источника испытательного напряжения в установках для испытаний изоляции напряжениями промышленной частоты 50 Гц в соответствии с ГОСТ 1516.3 (включая испытания с измерением интенсивности частичных разрядов).

    Трансформаторы серии ИОГ-15 (Испытательные, Однофазные с Газовой изоляцией) предназначены для эксплуатации в составе стационарных испытательных стендов и станций, а также передвижных испытательных лабораторий промышленных предприятий, научных и учебных организаций.

    Трансформаторы ИОГ-15 поставляются в двух модификациях ИОГ-15/15 и ИОГ-15/7,5 и различаются испытательной мощностью в длительном и повторно-кратковременный режимах.

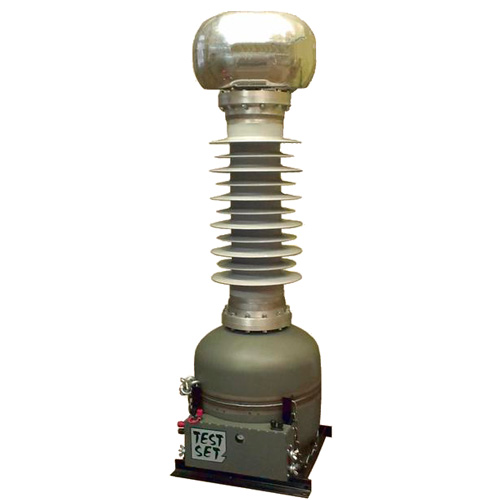

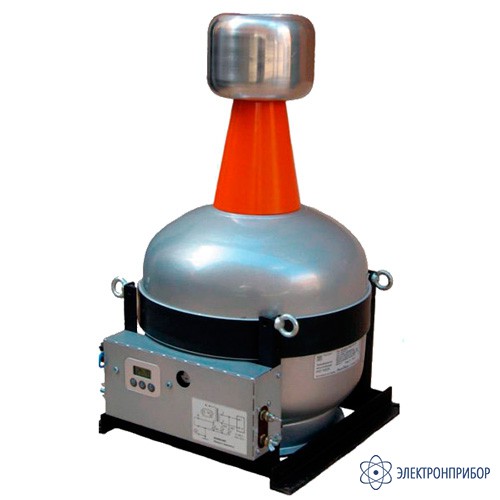

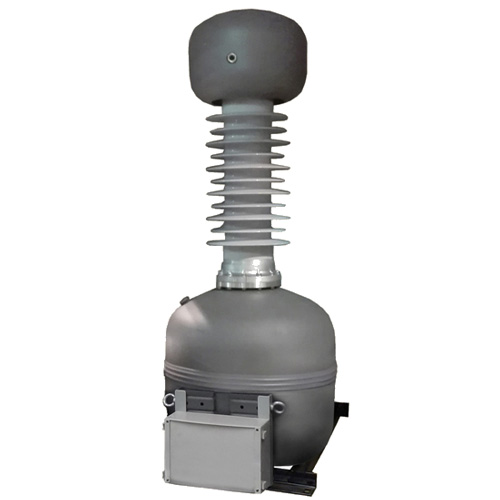

  • Технические характеристики испытательного трансформатора ИОГ:

    Параметр Значение
    ИОГ-150/90 ИОГ-150/18 ИОГ-100/20 ИОГ-100/7,5 ИОГ-50/7,5 ИОГ-20/20 ИОГ-20/7,5 ИОГ-15/15 ИОГ-15/7,5
    Номинальное напряжение обмотки ВН, кВ 152 150 100 100 50 20 20 15 15/10*
    Максимальное напряжение обмотки ВН при ПВ 10 %, кВ 155 155 105 105 55 21 21 15 15/10*
    Испытательное напряжение частоты 50 Гц, кВ 165 165 110 110 55 22 22 16,5 16,5/11*
    Номинальное напряжение обмотки низшего напряжения, В 220 220 220 220 220 220 220 220 220
    Номинальная частота, Гц 50 50 50 50 50 50 50 50 50
    Установившийся ток к.з., А, не менее - 1,8 2,9 1,4 2,8 11 5,5/6,7 20 6,7/7,5*
    Напряжение короткого замыкания Uкз, % - 6,8 6,7 5,0 3,5 - - - 3,5
    Минимальная емкость нагрузки, нФ 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0
    Максимальная емкость объекта испытаний, нФ 12,3/24,5** 15 15 15 40 - 220 2000 330
    Испытательная мощность, кВА:
         — длительный режим
         — повторно-кратковременный режим, ПВ 10 %
    <45***
    90***
    8,5
    18
    12
    20
    4,1
    7,8
    4,4
    7,5
    12,0
    20,0
    4,4
    7,2
    10,0
    15,0
    4,7
    7,4
    Максимальная потребляемая мощность, не более, кВА 8,8 14 13,5 5,5 5,5 13,5 4,4 13,5 4,8
    Интенсивность собственных ЧР, пКл, не более - 5,0 5,0 5,0 5,0 5,0 5,0 5,0 5,0
    Номинальное изб. давление элегаза, МПа, не более 0,32 0,32

    0,32

    		 0,35 0,30 0,30 0,30 0,30 0,30
    Объем для заполнения элегазом, л - 25 25 15 15 25 15 25 15
    Габаритные размеры, мм - 400x420x1270 400x420x700 350x350x620 350x350x580 400x420x700 350x350x580 400x420x700 350x350x580
    Масса, кг - 95 85 42 38 80 37 80 36

    * — Трансформатор имеет две секции обмотки НН. В знаменателе - данные для последовательного включения секций;
    ** — Для напряжения до 152 кВ, в знаменателе для напряжения до 80 кВ;
    *** — Для времени работа/пауза 30/30, в знаменателе - для времени работа/пауза 10/60.

  • Комплект поставки ИОГ-15

    № Наименование Количество
    1 Испытательный трансформатор ИОГ-15 выбранной модификации 1

  • Модификации ИОГ-15

    Подберите модификацию по параметрам

    Испытательная мощность, кВА (длительный режим)
    Испытательная мощность, кВА (повторно-кратковременный режим)
    Максимальная емкость объекта испытаний, нФ
    Установившийся ток к.з., А, не менее
