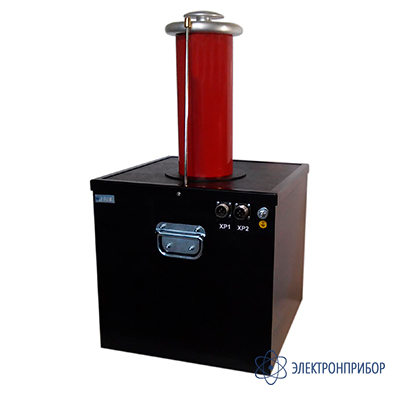

ТВИ-100/140-5 — трансформатор испытательный
Код товара: 44519-
-
Гарантия
2 года
Назначение трансформатора испытательного ТВИ-100/140-5:
Трансформаторы высоковольтные испытательные ТВИ-100-5, ТВИ-100/140-5 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и формирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя. Применяется для проведения высоковольтных испытаний, диагностировании изоляции, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
Трансформатор ТВИ-100/140-5 оснащен встроенным диодным столбом, встроенным высоковольтным делителем с коэффициентом деления 10000:1, встроенным разрядным устройством для снятия заряда с емкостной нагрузки, автоматическим переключателем рода тока, штангой заземления.
По требованию — отвод от вторичной обмотки, изготовление трансформаторов большей или меньшей мощности, изменение габаритных размеров и установка присоединительных фланцев.
-
-
Технические характеристики трансформатора испытательного ТВИ-100/140-5:
Параметр Значение Напряжение переменного тока частотой 50 Гц, В 0,10…250,0 Номинальное напряжение первичной обмотки, В 220,0 ± 2% Номинальное напряжение вторичной обмотки, кВ 100,00 Максимальное напряжение переменного тока частотой 50 Гц, кВ 110,00 Номинальный выходной переменный ток, мА 80,0 Габаритные размеры трансформатора, мм 433х940х420 Масса, кг 72±2 Электропитание от сети переменного тока (50 ± 10) Гц, (220 ± 22) В Максимальная потребляемая мощность, ВА 9200 Средний срок службы, лет, не менее 5 Дополнительные технические характеристики ТВИ-100/140-5 Номинальное значение напряжения постоянного тока, кВ 140,0 Максимальный выходной постоянный ток, мА 40,0 Относительная погрешность встроенного делителя напряжения 2 % Коэффициент деления делителя напряжения 10000:1 Встроенное разрядное устройство да Встроенный переключатель рода тока да Габаритные размеры трансформатора, мм 433х985х420 Масса, кг 82±2 -
Комплект поставки ТВИ-100/140-5
№ Наименование Количество 1 Трансформатор испытательный ТВИ-100/140-5 1 2 Паспорт 1 -
