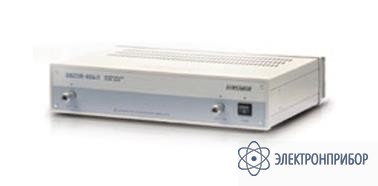

Обзор-808/1 измеритель комплексных коэффициентов передачи и отражения
Код товара: 30003-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
52992-13 до 06.03.2023
Можно поверить!
Тип поверки: первичная -
Артикул
R0366
Особенности измерителя комплексных коэффициентов передачи Обзор-808/1 :
- Рабочий диапазон частот 0,3 МГц…8 ГГц
- Число измерительных портов: 2 порта
- Основные измеряемые параметры: S11…S44
- Основной тракт 50 Ом (тип N), дополнительно возможны измерения
в любых коаксиальных трактах при использовании соответствующих
переходов и калибровочных мер (опции) - Высокая точность измерений при использовании коррекции систематических погрешностей
- Измерение коэффициента передачи систем с переносом частоты
- Управление и получение результатов автономно на приборе с «открытой» платформой
- Программное обеспечение совместимо с ОС Windows
- Малые массо-габаритные параметры
- Интерфейсы USB, LAN (опция – GPIB)
-
-
Технические характеристики измерителя комплексных коэффициентов передачи Обзор-808/1 :
Характеристика Параметр Значение ПАРАМЕТРЫ
ГЕНЕРАТОРАДиапазон частот 0,3 МГц…8 ГГц Разрешающая способность 1 Гц Погрешность установки частоты ±5 x 10-6 Уровень выходного сигнала -60…+10 дБмВт (от 0,3 до 6000 МГц)
-60…+5 дБмВт (от 6000 до 8000 МГц)Погрешность установки уровня ±1 дБ Время перестройки 125 мкс (измерения на одной частоте) ПАРАМЕТРЫ
ПРИЕМНИКАПолоса фильтра 1 Гц…30 кГц Уровень шума Не более – 125 дБмВт при фильтре 10 Гц Макс. уровень входной мощности +25 дБмВт СКО развертки Не более 0,001 дБ при фильтре 3 кГц ПАРАМЕТРЫ
ПРИЕМНИКАОтносительная погрешность измерения
коэффициента отражения±(2,5…50)% в диапазоне коэфф. отражений 0,015…1 Абсолютная погрешность измерения
фазы коэффициента отражения±(4…22)° в зависимости от модуля КСВН Абсолютная погрешность измерения
модуля и фазы коэффициента передачи
(тракт тип N/ 50 Ом)±(0,1…1) дБ в диапазоне -90…+15 дБмВт;
± (1…6) ° в диапазоне -90…+15 дБмВтОБЩИЕ
ДАННЫЕИнтерфейс COM/DCOM Возможности ПО 4 окна индикации, декартовы и полярные координаты, диаграмма Вольперта – Смита, маркеры Массогабаритные параметры 324 × 415 × 96 мм
ок. 8 кгРабочие условия (темп., влажн.) от 5° С до 40° С;
до 90% -
Комплект поставки Обзор-808/1
№ Наименование Количество 1. Измеритель комплексных коэффициентов передачи Обзор-808/1 1 2. Кабель питания 1 3. Программное обеспечение 1 4. Руководство по эксплуатации 1 -
Дополнительная комплектация Обзор-808/1
-
АСМ2509 автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ2520 автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4509 автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4520 автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
ВКМ встроенный автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
4 варианта исполнения -
АСМ4000Т автоматический калибровочный модуль
Цена по запросу
Выбрать исполнение
2 варианта исполнения
-
-
