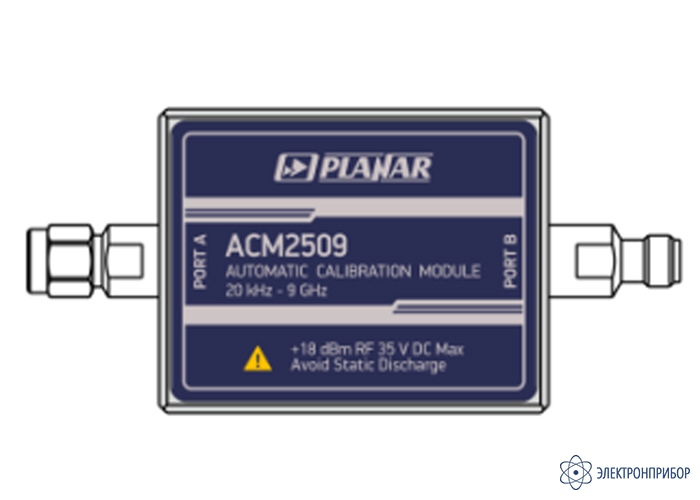

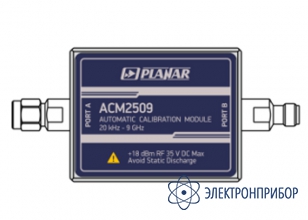

АСМ2509-112 — автоматический калибровочный модуль
Код товара: 64589-
-
Гарантия
12 месяцев
-
Артикул
R0208
Описание автоматического калибровочного модуля АСМ2509-112:
Автоматический калибровочный модуль АСМ2509-112 предназначен для калибровки (коррекции результатов измерений) анализаторов цепей векторных в автоматическом режиме. Модули отличаются друг от друга диапазоном рабочих частот, количеством портов и наличием элемента питания. Калибровка осуществляется путем автоматического подключения к измерительным портам анализатора внутренних мер отражения и передачи.
В результате калибровки определяются комплексные оценки ошибок (составляющие систематической погрешности) в соответствии с моделью анализатора. Результаты используются для коррекции. Коррекция – это процесс исключения ошибок, определённых при калибровке, с целью повышения точности измерений.
Использование модуля вместо механического набора калибровочных мер дает ряд преимуществ, гарантирующих высокую точность измерений и увеличение срока службы измерительных портов анализатора. Точность измерений обеспечивается прецизионным описанием мер (состояний) модуля, стабильностью выбранной конструкции и применением функций учета дрейфа температуры и самодиагностики в виде доверительного теста. Однократное подключение модуля при калибровке:
- продлевает ресурс портов анализатора;
- уменьшает нагрузку на технический персонал, снижая вероятность ошибки некорректного подключения той и иной меры;
- делает процесс измерений максимально производительным.
Протокол управления модулем основан на стандарте USBTMC-USB488.
-
-
Технические характеристики автоматического калибровочного модуля АСМ2509-112:
Параметр Значение АСМ2509-011 АСМ2509-012 АСМ2509-111 АСМ2509-112 Количество портов 2 Тип соединителя Port A N розетка N вилка 3,5 мм розетка 3,5 мм вилка Port B N розетка N розетка 3,5 мм розетка 3,5 мм розетка Диапазон частот 20 кГц - 9 ГГц Волновое сопротивление, Ом 50 Максимальное количество точек характеризации 1601 Максимальная1) входная мощность, дБм2) 0 Максимальное входное постоянное напряжение, В ±10 Предельная3) входная мощность, дБм +18 Предельное входное постоянное напряжение, В ±35 Подключение к компьютеру для управления: mini USB 2.0 Потребляемая мощность, Вт, не более 0,20 Время установления рабочего режима, мин, не более 15 Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре +25 °С, %
- атмосферное давление, кПа
от +5 до +40
не более 90
от 70,0 до 106,7Габаритные размеры (ДхШхВ), мм, не более 115х40х25 Масса, кг, не более 0,350 Примечание:
1) Превышение максимальных значений увеличивает погрешность измерения анализатора;
2) дБм обозначает дБ относительно 1 мВт;
3) Превышение предельных значений приводит к выходу модуля из строя. -
Комплект поставки АСМ2509-112
№ Наименование Количество 1 Автоматический калибровочный модуль АСМ2509-112 1 2 Кабель USB 1 3 Формуляр 1 -
Совместимость с АСМ2509-112
-
Обзор-808/1, измеритель комплексных коэффициентов передачи и отражения
Снят с производства
Подобрать аналогДобавить к сравнению
-
Обзор-808, измеритель комплексных коэффициентов передачи и отражения
Снят с производства
Подобрать аналогДобавить к сравнению
-
