С2420, С 2420, С-2420, C2420, C 2420, C-2420

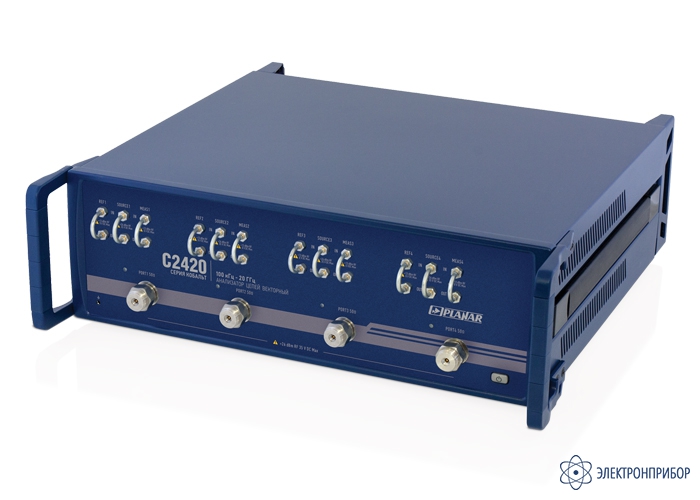

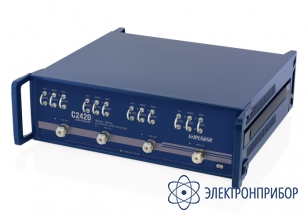

С2420 — анализатор цепей векторный
Код товара: 64446-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
65960-16 до 14.12.2026
-
Артикул
TM0039
Сертификаты
Описание анализатора цепей векторного С2420:
С2420 – четырехпортовый прибор с перемычками для прямого доступа к приемникам. Измеряемые параметры: S11…S44. имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1420 и С2220.

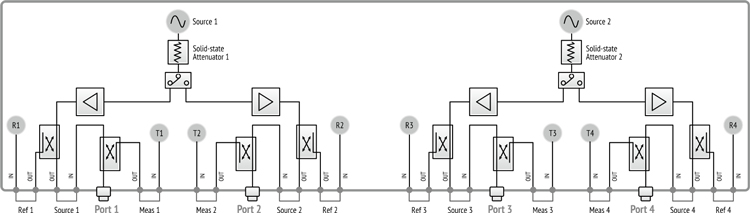

Рис. 1. Структурная схема анализатора цепей С2420
Назначение анализатора цепей векторного С2420:
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки. Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Приборы поставляются с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
-
-
Технические характеристики анализатора цепей векторного С2420:
Параметр Значение Диапазон частот 0,1 МГц…20,0 ГГц Импеданс 50 Ом Число портов 4, NMD 3,5 мм, вилка Измеряемые параметры S11…S44 Динамический диапазон измерений 145 дБ тип. Диапазон регулирования выходной мощности -60…+10 дБ / мВт Время измерения на одной частоте 12 мкс Количество точек измерения за одно сканирование 1…500 001 Число каналов до 16 логических независимых измерительных каналов Минимальный шаг установки частоты 1 Гц Погрешность установки частоты ±2x10-6 Полоса измерительного фильтра от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 -
Комплект поставки С2420
№ Наименование Количество 1 Анализатор цепей векторный С2420 1 2 Кабель USB 1 3 Кабель питания 1 4 Программное обеспечение 1 5 Руководство по эксплуатации 1 6 Методика поверки 1 7 Формуляр 1 -
Дополнительная комплектация С2420
-
Файлы для С2420
