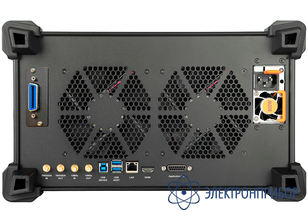

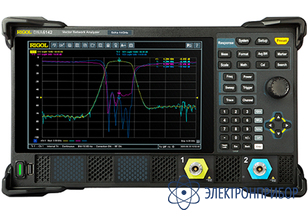

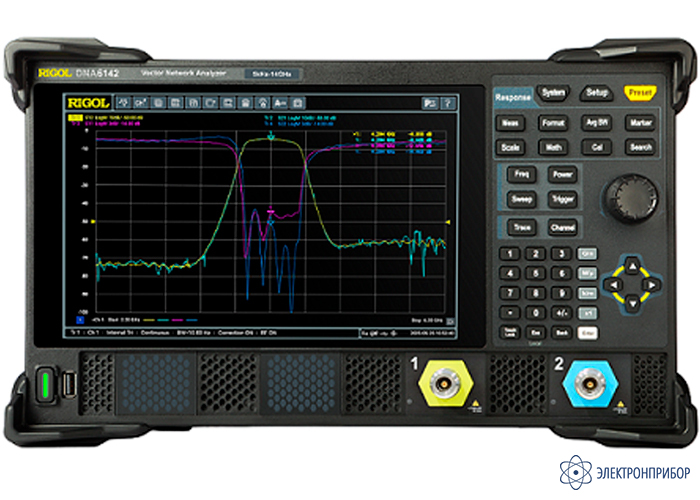

DNA6142 — векторный анализатор цепей, 5 кГц до 14 ГГц, 2 порта

Код товара: 85819
  • Векторный анализатор цепей, 5 кгц до 14 ггц, 2 порта DNA6142 Векторный анализатор цепей, 5 кгц до 14 ггц, 2 порта DNA6142

    Назначение векторного анализатора цепей, 5 кГц до 14 ГГц, 2 порта DNA6142:

    Векторный анализатор цепей RIGOL DNA6142 с верхней границей диапазона рабочих частот 14 ГГц представляет собой среднюю модель в подгруппе 2-х портовых устройств из состава серии аналогичных по функционалу приборов RIGOL DNA6000.

    Применение в конструкции прибора RIGOL DNA6142 уникальных технических решений, современной элементной базы и новейшего ПО, обеспечит специалисту высокие технические характеристики, эргономичный дизайн, оптимальное соотношение цена/качество.

    Векторный анализатор цепей RIGOL DNA6142 предназначен для проведения высокоточных измерений комплексных коэффициентов передачи и отражения (S-параметров) многополюсников (фильтров, усилителей мощности, антенно-фидерных устройств и так далее), для отображения результатов измерений, записи результатов измерения во внутреннюю или внешнюю память.

    Области применения векторного анализатора цепей, 5 кГц до 14 ГГц, 2 порта DNA6142:

    • научные исследования;
    • образовательная деятельность;
    • разработка;
    • производство;
    • ремонт;
    • сервисное обслуживание.

    Описание векторного анализатора цепей, 5 кГц до 14 ГГц, 2 порта DNA6142:

    Прибор RIGOL DNA6142 содержит большое число встроенных функций для анализа данных и различных применений, такие как: испытания по принципу «годен/не годен», измерение коэффициента стоячей волны (КСВ), диаграмма Смита, анализ во временной области (TDR), которые можно эффективно использовать как при выполнении НИОКР, так и при контроле качества производственной линии.

    Опционально доступны высокоточные и долговечные механические и электронные калибровочные комплекты, охватывающие различные диапазоны частот и типы интерфейсов, обеспечивающие прослеживаемость и высокая повторяемость результатов испытаний.

    Электронные калибровочные комплекты значительно сокращают время подготовки к испытаниям и эффективно исключают человеческий фактор, что делает их идеальным выбором для тех, кто стремится к максимальной эффективности и согласованности.

    Широкий выбор дополнительных аксессуаров пользователю не понадобятся дополнительные закупки кабелей, переходников, наборов калибровочных мер SOLT, ключей, что позволит мгновенно приступить к проведению измерений.

    Особенности векторного анализатора цепей, 5 кГц до 14 ГГц, 2 порта DNA6142:

    • диапазон рабочих частот: от 5 кГц до 14 ГГц;
    • количество измерительных портов: 2;
    • тестирование различных испытуемых устройств: пассивных – фильтры, антенны, кабели; активных – усилители мощности;
    • разрешение по частоте: 1 Гц;
    • максимальная выходная мощность: 10 дБм;
    • динамический диапазон: 127 дБ (типовое);
    • уровень шума измерительной трассы: 0,003 дБ (СКЗ);
    • полоса пропускания ПЧ: от 1 Гц до 10 МГц;
    • встроенный мастер калибровки;
    • совместимость с механическими и электронными калибровочными модулями ECal, поддержка различных типов калибровки: SOLT, Response Short, Response Open, OSL, Enhanced Response 1 to 2, Response Thru;
    • измерение S-параметров, анализ во временной области TDA, тестирование антенн;
    • ручка для переноски, компактные размеры (358,1×214,8×300 мм) и небольшой вес;
    • 10,1-дюймовый сенсорный HD-дисплей с разрешением 1280×800 точек;
    • интерфейсы связи LAN, USB;
    • поддержка стандартных команд SCPI;
    • удаленное управление через веб-интерфейс;
    • вывод сигнала по интерфейсу HDMI на внешний монитор;
    • два режима управления – управление жестами сенсорным экраном, кнопочный режим, внешняя клавиатура/мышь.

  • Технические характеристики векторного анализатора цепей, 5 кГц до 14 ГГц, 2 порта DNA6142:

    Параметр Значение
    Количество измерительных портов 2
    Динамический диапазон
    Типовое значение; условия измерений: полоса промежуточной частоты 10 Гц; температура окружающей среды 23°С (± 3°С), отклонение от температуры калибровки < 1°С. Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц.
    Диапазон частот Нормированное значение Типовое значение
    100 кГц – 10 МГц 105 дБ 115 дБ
    10 МГц – 6,5 ГГц 120 дБ 127 дБ
    6,5 ГГц – 8,5 ГГц 117 дБ 122 дБ
    8,5 ГГц – 14 ГГц
    Характеристики системы после калибровки
    Комплект калибровочных мер 85052D; условия измерения: промежуточная частота 10 Гц; данные не усреднялись; температура окружающей среды 23°С (±3°С), отклонение от температуры калибровки < 1°С.
    Диапазон частот Направленность Согласование источника Согласование нагрузки Погрешность передачи Погрешность отражения
    5 кГц – 100 кГц 20 дБ 20 дБ 20 дБ ±0,30 дБ ±0,30 дБ
    100 кГц – 10 МГц 42 дБ 42 дБ 40 дБ ±0,01 дБ ±0,01 дБ
    10 МГц – 6,5 ГГц 38 дБ
    6,5 ГГц – 8,5 ГГц ±0,05 дБ ±0,03 дБ
    8,5 ГГц – 14 ГГц 35 дБ 36 дБ ±0,06 дБ
    Производительность нескорректированной системы
    Нормированное значение
    Диапазон частот Направленность Согласование с источником Согласование с нагрузкой Погрешность передачи Погрешность отражения
    100 кГц – 10 МГц 25 дБ 15 дБ 25 дБ ±1,5 дБ ±1,5 дБ
    10 МГц – 6,5 ГГц
    6,5 ГГц – 8,5 ГГц
    8,5 ГГц – 14 ГГц 23 дБ 13 дБ 23 дБ
    Типовое значение
    Диапазон частот Направленность Согласование с источником Согласование с нагрузкой Погрешность передачи Погрешность отражения
    100 кГц – 10 МГц 35 дБ 25 дБ 35 дБ ±0,5 дБ ±0,5 дБ
    10 МГц – 6,5 ГГц 30 дБ
    6,5 ГГц – 8,5 ГГц
    8,5 ГГц – 14 ГГц 20 дБ 25 дБ
    Выход тестового порта
    Частотные характеристики
    Скорость старения < 1 ppm/год
    Температурная стабильность 0,5 ppm, от 0°С до +40°С, опорная температура +25°С
    Начальная погрешность после калибровки 1 ppm
    Разрешающая способность установки частоты 1 Гц
    Количество точек сканирования 1 – 100001
    Частотный диапазон промежуточных частот 1 Гц – 10 МГц
    Максимальный уровень выходной мощности
    5 кГц – 100 кГц 0 дБм
    100 кГц – 10 МГц 5 дБм
    10 МГц – 6,5 ГГц 10 дБм
    6,5 ГГц – 8,5 ГГц 8 дБм
    8,5 ГГц – 14 ГГц
    Диапазон установки уровня выходной мощности
    5 кГц – 100 кГц -40 дБм ~ 0 дБм
    100 кГц – 10 МГц -40 дБм ~ 5 дБм
    10 МГц – 6,5 ГГц -40 дБм ~ 10 дБм
    6,5 ГГц – 8,5 ГГц -40 дБм ~ 8 дБм
    8,5 ГГц – 14 ГГц
    Погрешность установки уровня выходной мощности
    100 кГц – 100 МГц ±1,0 дБ ±0,6 дБ (тип)
    100 МГц – 8,5 ГГц
    8,5 ГГц – 14 ГГц ±1,5 дБ
    Линейность выходной мощности сигнала
    Линейность мощности 0 дБм, режим сканирования: -20 дБм ≤ уровень мощности ≤ 0 дБм.
    100 кГц – 100 МГц ±0,6 дБ
    100 МГц – 8,5 ГГц
    8,5 ГГц – 14 ГГц
    Характеристики выходной мощности
    Разрешающая способность 0,01 дБ
    Максимальный устанавливаемый уровень 10 дБм
    Минимальный устанавливаемый уровень -40 дБм
    Спектральная чистота (при выходной мощности 0 дБм)
    Вторая гармоника 100 кГц – 14 МГц -25 дБн
    Третья гармоника 100 кГц – 100 МГц -30 дБн
    100 МГц – 8,5 ГГц -40 дБн
    8,5 ГГц – 14 ГГц -30 дБн
    Негармонические искажения 100 кГц – 14 ГГц -30 дБн
    Вход тестового порта
    Уровень собственного шума
    Уровень шума определяется как среднеквадратичное значение коэффициента передачи, измеренное в полосе промежуточной частоты 10 кГц, нормализованное
    к 1 Гц.
    100 кГц – 10 МГц -105 дБм -120 дБм
    10 МГц – 6,5 ГГц -120 дБм -125 дБм
    6,5 ГГц – 8,5 ГГц -119 дБм -124 дБм
    8,5 ГГц – 14 ГГц
    Значения шумов измерительной трассы
    Протестировано после включения питания и установки настроек по умолчанию. Шум измерительной трассы передачи и отражения: полоса промежуточной частоты 1 кГц для сигналов < 10 МГц; полоса промежуточной частоты 10 кГц для сигналов ≥ 10 МГц.
    Диапазон частот Модуль коэффициента отражения Фаза коэффициента отражения
    Нормированное значение Типовое значение Нормированное значение Типовое значение
    100 кГц – 10 МГц 0,006 дБ скз 0,003 дБ скз 0,045° скз 0,025° скз
    10 МГц – 8,5 ГГц 0,003 дБ скз 0,0015 дБ скз 0,035° скз 0,013° скз
    8,5 ГГц – 14 ГГц 0,005 дБ скз 0,002 дБ скз 0,04° скз 0,022° скз
    Температурная стабильность (тип)
    Диапазон частот Амплитуда Фаза
    100 кГц – 10 МГц 0,05 дБ/°C 1°/°C
    10 МГц – 6,5 ГГц 0,03 дБ/°C 0,25°/°C
    6,5 ГГц – 8,5 ГГц 0,04 дБ/°C 0,30°/°C
    8,5 ГГц – 14 ГГц 0,45°/°C
    Максимальный разрушающий уровень входного разрушающего сигнала
    Максимальный разрушающий уровень входного сигнала +27 дБм, ±35 В DC
    Время измерения
    Время сканирования
    Тип сканирования CW, центральная частота 1 ГГц, параметр измерения S11, стандартная полоса пропускания, 201 точка.
    Пропускная способность Время
    Время сканирования (Tsweep) 1 МГц 7,71 мс
    500 кГц 8,05 мс
    Время цикла сканирования (Tcycle) 1 МГц 8,23 мс
    500 кГц 8,59 мс
    Время подготовки на точку сканирования (Tprep) / 35 мкс
    Время сбора данных на точку (Tacq) 1 МГц 3,5 мкс
    500 кГц 5,3 мкс
    Общее время в каждой точке (Tpoint) 1 МГц 38,5 мкс
    500 кГц 40,3 мкс
    Время передачи данных (полоса пропускания ПЧ = 1 МГц)
    Диапазон частот Калибровка RBW 201 точка 401 точка 1601 точка
    10 МГц – 4,5 ГГц некалиброванный 1 МГц 9,8 мс 17,58 мс 64,7 мс
    500 кГц 10,1 мс 18,3 мс 67,3 мс
    100 кГц 12,5 мс 23,2 мс 86,9 мс
    1 кГц 248 мс 498 мс 1985 мс
    10 МГц – 4,5 ГГц двухпортовая калибровка 1 МГц 19,15 мс 34,9 мс 128,6 мс
    500 кГц 19,85 мс 36,2 мс 134,2 мс
    100 кГц 24,8 мс 46,1 мс 174 мс
    1 кГц 501 мс 996 мс 3965 мс
    10 МГц – 8,5 ГГц некалиброванный 1 МГц 10,76 мс 18,5 мс 65,1 мс
    500 кГц 11,08 мс 19,2 мс 67,8 мс
    100 кГц 13,58 мс 24,2 мс 87,6 мс
    1 кГц 251 мс 500 мс 1980 мс
    10 МГц – 8,5 ГГц двухпортовая калибровка 1 МГц 22 мс 37,45 мс 130,6 мс
    500 кГц 22,65 мс 38,9 мс 136,2 мс
    100 кГц 27,6 мс 48,7 мс 175,5 мс
    1 кГц 502 мс 998 мс 3960 мс
    10 МГц – 14 ГГц некалиброванный 1 МГц 15,2 мс 24,4 мс 70,8 мс
    500 кГц 15,58 мс 25,15 мс 73,8 мс
    100 кГц 18,05 мс 30,1 мс 93,4 мс
    1 кГц 257 мс 506 мс 2000 мс
    10 МГц – 14 ГГц двухпортовая калибровка 1 МГц 31 мс 49,4 мс 142,5 мс
    500 кГц 31,65 мс 50,7 мс 147,5 мс
    100 кГц 36,55 мс 60,7 мс 187 мс
    1 кГц 511 мс 1008 мс 3990 мс
    Входы/выходы
    Вход тестового порта ВЧ
    Диапазон частот 5 кГц ~ 14 ГГц
    Количество измерительных портов 2
    Номинальное входное сопротивление 50 Ом
    Тип разъёма N-типа (гнездо)

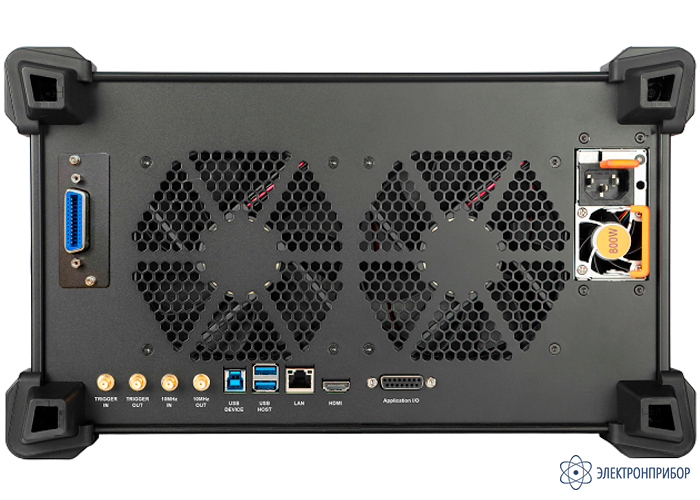

    Выход частоты опорного генератора (задняя панель)
    Частота 10 МГц
    Уровень выходного сигнала от +3 до +10 дБм, +7 дБм (тип)
    Номинальное сопротивление 50 Ом
    Тип выходного разъёма SMA (гнездо)
    Вход опорной частоты (задняя панель)
    Частота 10 МГц ± 10 ppm
    Уровень входного сигнала от 0 дБм до +10 дБм
    Номинальное сопротивление 50 Ом
    Тип входного разъёма BNC (гнездо)
    Синхронизация
    Вход синхронизации (задняя панель)
    Номинальное входное сопротивление ≥ 1 кОм
    Входной уровень 3,3 В TTL
    Тип входного разъёма SMA (гнездо)
    Выход синхронизации (задняя панель)
    Номинальное выходное сопротивление 50 Ом
    Входной уровень 3,3 В TTL
    Тип входного разъёма SMA (гнездо)
    Интерфейсы связи
    USB DEVICE USB 3.0 (задняя панель)
    USB HOST USB 3.0 (передняя панель)
    HDMI HDMI 1.4 A (задняя панель)
    LAN 10/100/1000 Base-T (задняя панель)
    Application I/O порт управления внешним ведомым устройством (задняя панель)
    Общие технические характеристики
    Дисплей 10,1-дюймовый ёмкостный экран с поддержкой мультитач и управлением жестами, разрешение 1280 × 800 точек
    Электропитание 100 ~ 240 В (СКЗ), 50/60 Гц;
    максимальная потребляемая мощность: 150 Вт;
    предохранитель: 5 А, класс T, 250 В
    Операционная система Linux
    Внутренняя память 256 ГБ
    Возможность подключения внешнего накопителя USB
    Условия эксплуатации температура 0°С ~ +40°С
    относительная влажность 0...+30°С: относительная влажность ≤ 95%
    +30°С...+40°С: относительная влажность ≤ 75%
    Условия хранения температура -20°С ~ +70°С
    относительная влажность < +40°С: 5% ~ 90%, без конденсации
    ≥ +40°С до < +60°С: 5% ~ 80%, без конденсации
    > +60°С до < +70°С: 5% ~ 40%, без конденсации
    Массо-габаритные характеристики габариты 358,1 мм × 214,8 мм × 300 мм
    установка в стойку 5 U
    масса < 11 кг

  • Комплект поставки DNA6142

    № Наименование Количество
    1 Векторный анализатор цепей, 5 кГц до 14 ГГц, 2 порта DNA6142 1
    2 Сетевой кабель 1
