S 7530, S-7530

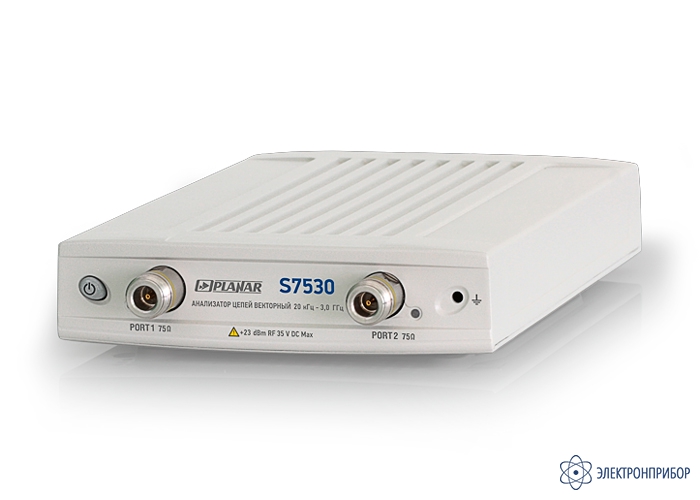

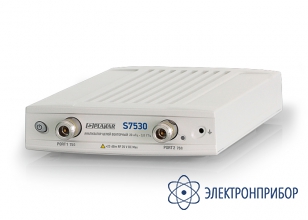

S7530 — анализатор цепей векторный
Код товара: 64403-
-
Гарантия
12 месяцев
-
Артикул
R0372
Описание анализатора цепей векторного S7530:
Векторный анализатор цепей S7530 предназначен для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторный анализатор цепей S7530 представляют из себя двухпортовый двунаправленный прибор.
Анализатор цепей поставляется с соединителями портов - тип N (75 Ом) по ГОСТ РВ 51914-2002. Наличие в приборе переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной 55 дБ.
Наличие удалённого управления позволяет использовать анализатор в составе измерительных комплексов.
Анализатор предназначен для работы с внешним компьютером, не входящим в комплект поставки.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
-
-
Технические характеристики анализатора цепей векторного S7530:
Параметр Значение Диапазон рабочих частот от 0,02 до 3000 МГц Измеряемые параметры S11, S21, S12, S22 Динамический диапазон измерения модуля коэффициента передачи более 120 дБ Минимальное время измерения на одной частоте 200 мкс Диапазон регулирования выходной мощности от -50 дБм до +5 дБм Особенности программы S2VNA предусмотрен демонстрационный режим работы для ознакомления с особенностями её работы -
Комплект поставки S7530
№ Наименование Количество 1 Анализатор цепей векторный S7530 1 -
