СА7100-3К — комплект диагностический мобильный
Код товара: 29376-
-
Гарантия
18 месяцев
-
Межповерочный интервал
24 месяца
-
Госреестр СИ РФ
77211-20 до 16.01.2025
-
Производитель
Назначение комплекта диагностического мобильного СА7100-3К:
Комплект диагностический СА7100-3К создан на базе моста переменного тока высоковольтного автоматического СА7100-3 и предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования, а именно силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.
Описание комплекта диагностического мобильного СА7100-3К:
Комплект СА7100-3К представляет собой Мост переменного тока высоковольтный автоматический СА7100-3 в расширенной комплектации, включающей:
- Мост СА7100-3 (базовая комплектация, включающая Коммутатор высоковольтный СА7161) – предназначен для измерения тангенса угла диэлектрических потерь и электрической емкости, напряжения и частоты переменного тока, а также сопротивления постоянному току. Базовая комплектация Моста включает Коммутатор высоковольтный СА7161, предназначенный для переключения вариантов измерительных схем («прямая» – «инверсная»), а также режимов измерений»С, tgδ»↔»R».
- Источник переменного рабочего напряжения ИПРН – предназначен для формирования рабочего напряжения при измерении тангенса угла потерь и емкости. Обеспечивает преобразование сетевого напряжения 220/230 В 50 Гц в напряжение от 1 до 10 кВ. В условиях наличия токов влияния ИПРН позволяет проводить измерение по методу «двух отсчетов» (режим смены фаз). При этом процесс установки напряжения, процесс измерения С и tgδ, а также поворот фазы рабочего напряжения на 180° полностью автоматизирован.

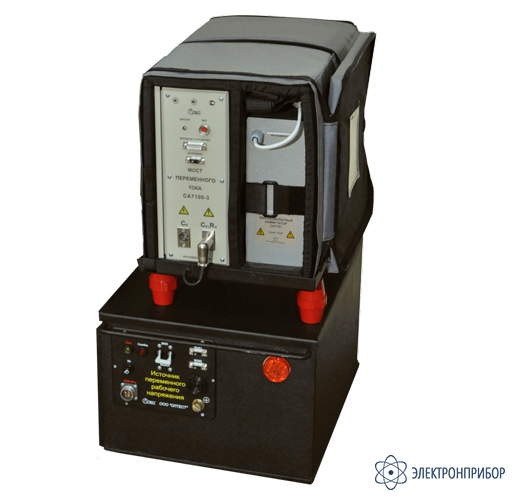

ИПРН закрепляется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтами. Блок измерительный (БИ) Моста СА7100-3 и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, установленной на ИПРН и изолированной относительно его корпуса (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Управление процессом измерения осуществляется с помощью Блока управления (БУ) Моста СА7100-3 или ПК, которые располагаются на рабочем месте оператора вне высоковольтной зоны. Связь БУ с БИ или ПК БИ реализована с помощью волоконно-оптического кабеля ВОК, что обеспечивает полную электробезопасность..
Особенности и преимущества комплекта диагностического мобильного СА7100-3К:
- Измерение тангенса угла потерь, электрической емкости и сопротивления изоляции;
- Испытательное напряжение переменного тока до 10 кВ;
- Мощность источника испытательного напряжения переменного тока – до 3000 ВА;
- Измерение сопротивления при постоянном напряжении до 2,5 кВ;
- Полная автоматизация процесса измерения. Возможность управления от Блока управления моста СА7100-3 или от ПК;
- Полная электробезопасность персонала при работе с комплектом благодаря использованию волокно-оптического кабеля.
Рис. 1. Схема подключения Комплекта СА7100-3К
-
-
Технические характеристики комплекта диагностического мобильного СА7100-3К:
Наименование величины Диапазон измерения Допускаемая погрешность измерения Тангенс угла потерь tgδx 0…1 ± (1,5·10-4 + 0,01·|tgδx|) Емкость 0…С0*·10 000 ± 5·10-2 % Переменное испытательное напряжение 1…10 кВ ± 1,5 % (погрешность измерения)
± 5 % (погрешность установки)Частота 49…51 Гц ± 0,1 Гц Время измерения С и tgδx в режиме смены фаз, не более 60 с Сопротивление 150 кОм…100 ГОм
100 ГОм…1 000 ГОм± 2,5 %
± 5 %Постоянное испытательное напряжение 250 В…2,5 кВ ± 2,5 % (погрешность установки) * С0 – значение емкости встроенного эталонного конденсатора. Может быть в диапазоне от 25 до 55 пФ (действительное значение указано в Руководстве по эксплуатации п.2.3) Параметр Значение Источник переменного испытательного напряжения ИПРН Номинальная мощность 3 кВ·А непрерывно Напряжение 1…10 кВ Сила тока < 100 мА (непрерывно)
< 300 мА (2 мин работа – 8 мин пауза)Общие характеристики Электропитание комплекта номинальное напряжение – 220/230 В, номинальная частота – 50 Гц Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
-10…40 °С
до 80 % при температуре 25°С без конденсацииРазмеры, не более:
- СА7100-3 (блок измерительный)
- Блок управления
- Коммутатор высоковольтный СА7161
- Источник переменного рабочего напряжения ИПРН
122×300×415 мм
135×27×153 мм
340×270×95 мм
450×280×380 ммМасса, не более:
- СА7100-3 (блок измерительный)
- Блок управления
- Коммутатор высоковольтный СА7161
- Источник переменного рабочего напряжения ИПРН
16 кг
0,55 кг
6 кг
41 кг -
Комплект поставки СА7100-3К
№ Наименование Количество 1 Блок измерительный СА7100-3 1 2 Коммутатор высоковольтный СА7161 (основной блок) 1 3 Кабель высоковольтный КВ4 1 4 Кабель высоковольтный КВ5 1 5 Блок управления БУ 1 6 Зарядное устройство (блок ЗУ) 1 7 Кабель переходной КП4 (для подключения БУ) 1 8 Кабель питания сетевой 220 В 50 Гц 1 9 Кабель питания от бортовой сети 12 В 1 10 Устройство тестирующее СА7135 1 11 Кабель измерительный КИ1, длина 10 м 1 12 Кабель измерительный КИ2, длина 1,5 м 1 13 Кабель измерительный высоковольтный КИ3, длина 25 м 1 14 Кабель переходной КП2 (разъем XLR-M – два зажима типа "крокодил") 1 15 Переходник (для подачи 2,5 кВ) 1 16 Перемычка БИ 1 17 Кабель интерфейсный USB2AA/2 1 18 Кабель волоконно-оптический ВОК2 (длина определяется при заказе в диапазоне от 3 до 30 м) 1 19 Сумка 7100-3 1 20 Сумка укладочная 1 21 Сумка кабельная 1 22 Резистор 150 кОм 1 23 Резистор 1,5 МОм 1 24 Многозначная коммутируемая мера емкости МКМЕ 1 25 Заглушка экранирующая 1 26 Комплект запасных частей 1 27 Программное обеспечение Моста (диск инсталляционный) 1 28 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1 29 Методика поверки СА7100. Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 1 30 Паспорт 1 31 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1 Источник переменного рабочего напряжения ИПРН (базовая комплектация) 32 Блок ИПРН 1 33 Кабель ВОК1 1
34Кабель высоковольтный (КВ1), длина 25 м* 1 Кабель высоковольтный (КВ1) с кольцевым наконечником, длина 25 м* 1 35 Кабель питания 1 36 Кабель КИ8 1 37 Блок сопряжения 1 * Вариант исполнения определяется при заказе.
Дополнительная комплектация СА7100-3К:
(Поставляется за отдельную плату)
№ Наименование 1 Ноутбук с установленным программным обеспечением -
