ИПИ-100

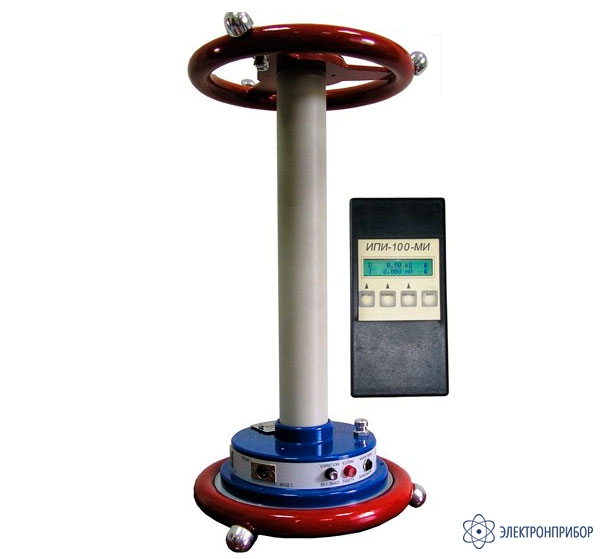

ИПИ-100 — измеритель параметров изоляции

Код товара: 50979
    • Гарантия

      12 месяцев

    Назначение измерителя параметров изоляции ИПИ-100:

    ИПИ-100 предназначен для измерения тангенса угла диэлектрических потерь tgδ и емкости высоковольтной изоляции С при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов как на месте их установки, так и в условиях лабораторий.

    ИПИ-100 изготовлен в исполнении, отвечающим требованиям ГОСТ 22261 для электронных измерительных приборов группы 3.

    Условия эксплуатации измерителя

    ИПИ-100 имеет следующие нормальные условия применения:

    • Температура окружающего воздуха,°С 20±5;
    • Относительная влажность воздуха, % 30–50;
    • Атмосферное давление, кПа (мм рт. ст.) 84–106 (630–795);
    • Частота питающей сети, Гц 50±1;

    ИПИ-100 предназначен для эксплуатации в следующих рабочих условиях применения:

    • Температура окружающего воздуха,°С от плюс 5 до плюс 40;
    • Относительная влажность воздуха, % до 90 при 30°С;
    • Атмосферное давление, кПа (мм. рт. ст.) 70–106,7 (537–800);
    • Частота питающей сети, Гц 50±1 или 54±0,2Гц;

    Предельные условия транспортирования:

    • Температура окружающего воздуха,°С, от минус 25 до плюс 55;
    • Относительная влажность воздуха, % до 95 при 30°С;
    • Атмосферное давление, кПа (мм рт. ст.) 70–106,7 (537–800);
    • Транспортная тряска:
    • Число ударов в минуту 80–120;
    • Максимальное ускорение, м/с2 30;

    Эксплуатация изделия может производиться одним оператором из числа электротехнического персонала, изучившим данный документ, прошедшим подготовку по практической работе с изделием, и имеющим группу по технике безопасности в установках с напряжением свыше 1000 В не менее третьей.

  • Технические характеристики измерителя параметров изоляции ИПИ-100:

    Параметр Значение
    Диапазон измерений тангенса угла диэлектрических потерь от 5. 10-4 до 0,3
    Предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь, для всего диапазона измерения емкости при частоте испытательного напряжения:
    50 Гц
    54 Гц




    + (5.10-4 + 0,05 tgδ)
    + (1.10-3 + 0,13 tgδ)
    Диапазон измерения емкости при испытательном напряжении:
    100кВ
    50кВ

    от 25пФ до 3нФ
    от 50пФ до 6нФ
    Диапазон измерения напряжения от 10 до 100кВ
    Предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте:
    50 Гц
    54 Гц


    +3%
    +3%

    Примечание: измеритель производит пересчет тангенса угла диэлектрических потерь, измеренного на частоте 54Гц к частоте 50Гц.

    Предел допускаемой дополнительной погрешности измерения, вызванной изменением температуры окружающего воздуха от нормальной (20±5°С) до любой в пределах рабочей области, не превышает половины предела допускаемой основной погрешности измерения (п. 1.2.2) на каждые 10 град. изменения температуры.

    ИПИ-100 позволяет проводить измерение по «прямой» и «перевернутой» схемам измерения, что обеспечивает измерение параметров изоляции объектов, как с изолированными, так и с заземленными выводами.

    Изображение цифр и знаков на дисплее различимо на расстоянии не менее 0,8 м при внешней освещенности от 10 до 1000 лк.

    Вывод информации Жидкокристаллический дисплей (ЖКИ) модуль индикации
    Связь между измерительным блоком и блоком индикации осуществляется по радиоканалу в диапазоне частот 845-945 МГц
    Устойчивость радиосвязи на расстоянии 5-7 м обеспечивается уровнем выходной мощности передатчика в 1 мВт
    Продолжительность работы при емкости батарей 1800 мА·час продолжительность работы составляет не менее 10 ч
    Средняя наработка на отказ для рабочих условий применения не менее 4000 ч
    Средний срок службы измерителя не менее 8 лет
    Габаритные размеры, мм:
    Блок высоковольтный
    Модуль индикации
    Датчик напряжения

    240 х 800
    90х186х42
    680 х 500
    Масса, кг:
    Блок высоковольтный
    Модуль индикации
    Датчик напряжения

    5
    0,3
    3
  • Комплект поставки ИПИ-100

    Наименование Количество
    1 Блок высоковольтный 1
    2 Модуль индикации 1
    3 Датчик напряжения 1
    4 Зарядное устройство (9-12В, 300-900 мА) 2
    5 Кабели измерительные (ИКЭ-1, ИКЭ-3, ИКЭ-10) 1 комплект
    6 Руководство по эксплуатации 1
