Tангенс 12, Tангенс12
Tангенс-12 — измеритель тангенса угла диэлектрических потерь и емкости
Код товара: 83162-
-
Гарантия
1 год
Назначение измерителя тангенса угла диэлектрических потерь и емкости Tангенс-12:
Прибор Тангенс-12 предназначен для измерения тангенса угла диэлектрических потерь, емкости трансформаторов и других электротехнических объектов на напряжении до 12 кВ.
Особенности измерителя тангенса угла диэлектрических потерь и емкости Tангенс-12:
- компактный и легкий моноблочный измеритель с выходным напряжением до 12 кВ;
- измерение на частотах отличных от 50 Гц для ухода от помех;
- автоматический процесс измерения и внутренняя память;
- сенсорный цветной ЖК дисплей;
- встроенный термопринтер для быстрой печати результатов.
Описание измерителя тангенса угла диэлектрических потерь и емкости Tангенс-12:

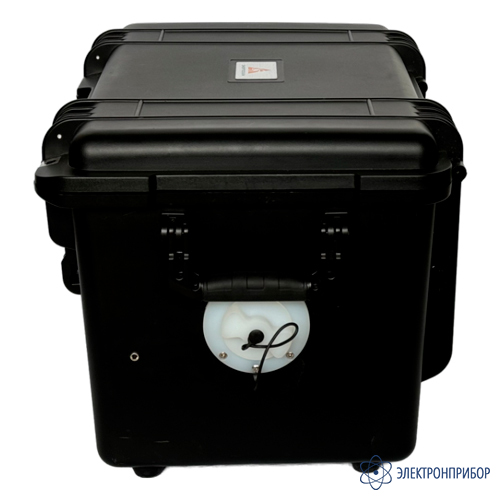

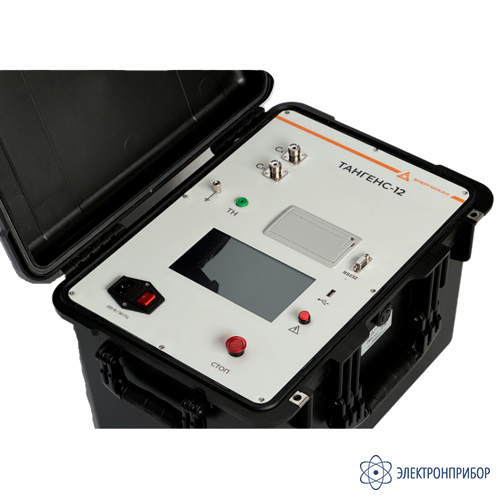

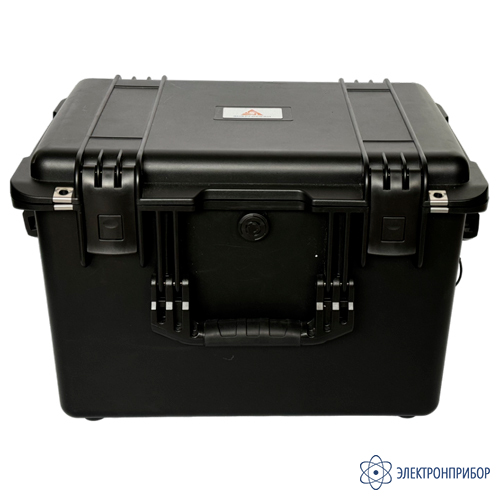

Уникальность прибора Тангенс-12 заключается в том, что блок управления, высоковольтный и измерительный блоки находятся в одном корпусе, реализованном в виде ударопрочного пластикового кейса с ручками для переноски. Высокое напряжение полностью изолировано от токоведущих частей и корпуса, а соответственно прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель, поставляемый в комплекте с прибором, также изолирован и его не требуется вывешивать на изолирующих стойках.
Измеритель серии Тангенс-12 полностью автоматизирован: управление осуществляется при помощи сенсорного ЖК дисплея, а результаты измерения сохраняются во внутреннюю память с возможностью переноса на USB флеш накопитель. Измерения осуществляются по схемам UST (по прямой схеме назаземленный объект), GST (по прямой схеме заземленный объект) и GSTg (по прямой схеме заземленный объект с экранированием участка), что позволяет сократить количество переключений при измерении силовых трансформаторов по схемам и зонам участков изоляции.
-
-
Технические характеристики измерителя тангенса угла диэлектрических потерь и емкости Tангенс-12:
Параметр Значение Испытательное напряжение, переменного напряжения 2 – 12 кВ Диапазон измерения емкости 15 пФ < Cx < 300 нФ Измерение тангенса угла диэлектрических потерь от 0,5·10-4 до 1,0 Погрешность измерения емкости ±(0,01·Сх+1) пФ Погрешность измерения тангенса угла диэлектрических потерь ±(0,01·tgδх + 0,0004) Частоты измерения 50 Гц, 45 Гц/ 55 Гц, 47,5 Гц / 52,5 Гц Объем памяти 200 измерений, внешний flash накопитель Связь с ПК RS232 Размеры (ДхШхВ) 520×360×340 мм Вес 26 кг -
Комплект поставки Tангенс-12
№ Наименование Количество 1 Измеритель тангенса угла диэлектрических потерь и емкости Tангенс-12 1 2 Заземляющий провод, длина 12 м 1 3 Кабель питания, длина 1,8 м 1 4 Токовый провод Cx, длина 12 м 2 5 Выходной провод высокого напряжения, длина 12 м 1 6 Бумага для термопечати, рулон 1 7 Предохранитель 5 А 2 8 Комплект документации 1
