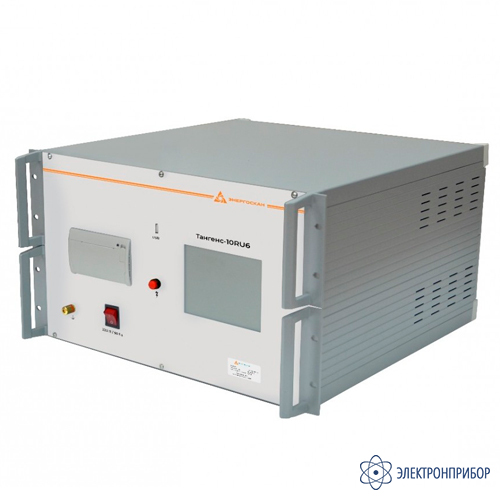

Тангенс-10RU6 — измеритель тангенса угла диэлектрических потерь, емкости и сопротивления изоляции
Код товара: 83159-
-
Гарантия
1 год
Назначение измерителя тангенса угла диэлектрических потерь, емкости и сопротивления изоляции Тангенс-10RU6:
Прибор Тангенс-10RU6 предназначен для измерения тангенса угла диэлектрических потерь и емкости трансформаторов и других электротехнических объектов на напряжении до 10 кВ. Также прибор позволяет произвести измерения сопротивления изоляции, индекса поляризации и коэффициента абсорбции. Особенностью данной модели является исполнение корпуса в 19” формате, что позволяет использовать данную модель для установки в стол-стойку мобильной или стационарной ЭТЛ.
Особенности измерителя тангенса угла диэлектрических потерь, емкости и сопротивления изоляции Тангенс-10RU6:
- моноблочный измеритель с выходным напряжением до 10 кВ;
- функция измерения сопротивления изоляции, индекса поляризации и коэффициента абсорбции;
- измерение на частотах отличных от 50 Гц для ухода от помех;
- автоматический процесс измерения и внутренняя память;
- сенсорный цветной ЖК дисплей;
- встроенный термопринтер для быстрой печати результатов.
Описание измерителя тангенса угла диэлектрических потерь, емкости и сопротивления изоляции Тангенс-10RU6:
Уникальность прибора Тангенс-10RU6 заключается в том, что блок управления, высоковольтный и измерительный блоки находятся в одном корпусе, реализованном в виде стандартизированного корпуса высотой 6U для установки в телекоммуникационные шкафы, в частности 19 дюймовые столы-стойки ЭТЛ. Высокое напряжение полностью изолировано от токоведущих частей и корпуса, а соответственно прибор не требует дополнительных изолирующих подставок во время измерений. Высоковольтный кабель, поставляемый в комплекте с прибором, также изолирован и его не требуется вывешивать на изолирующих стойках.
Измеритель Тангенс-10RU6 полностью автоматизирован: управление осуществляется при помощи сенсорного ЖК дисплея или при помощи программного обеспечения установленного на промышленном ПК ЭТЛ, а результаты измерения сохраняются во внутреннюю память с возможностью переноса на USB флеш накопитель. Измерения осуществляются по схемам UST (по прямой схеме назаземленный объект), GST (по прямой схеме заземленный объект) и GSTg (по прямой схеме заземленный объект с экранированием участка), что позволяет сократить количество переключений при измерении силовых трансформаторов по схемам и зонам участков изоляции.
-
-
Технические характеристики измерителя тангенса угла диэлектрических потерь, емкости и сопротивления изоляции Тангенс-10RU6:
Параметр Значение Испытательное напряжение, переменного напряжения 2 – 10 кВ Диапазон измерения емкости 15 пФ < Cx < 300 нФ Измерение тангенса угла диэлектрических потерь от 0,5·10-4 до 1,0 Погрешность измерения емкости ±(0,01·Сх+1) пФ Погрешность измерения тангенса угла диэлектрических потерь ±(0,01·tgδх + 0,0004) Частоты измерения 50 Гц, 45 Гц/ 55 Гц, 47,5 Гц / 52,5 Гц Испытательное напряжение, постоянного напряжения 250 В – 10 кВ Измеряемые параметры Измерение сопротивления изоляции (IR)
Индекс поляризации (PI)
Коэффициент абсорбции (DAR)Диапазон измерения сопротивления 100 кОм – 1000 ГОм Объем памяти 200 измерений, внешний flash накопитель Связь с ПК RS232 Размеры (ДхШхВ) 450×426×262 мм Вес 28 кг -
Комплект поставки Тангенс-10RU6
№ Наименование Количество 1 Измеритель тангенса угла диэлектрических потерь, емкости и сопротивления изоляции Тангенс-10RU6 1 2 Заземляющий провод, длина 12 м 1 3 Кабель питания, длина 1,8 м 1 4 Бумага для термопечати, рулон 1 5 Предохранитель 5 А 2 6 Комплект документации 1
