СА 7200, СА-7200, С А 7200
Измерители параметров высоковольтной изоляции (мосты переменного тока)

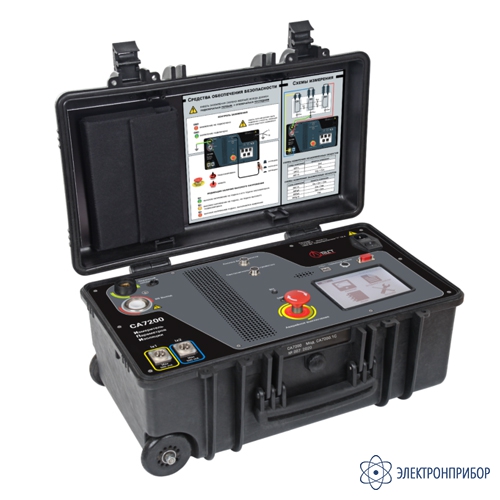

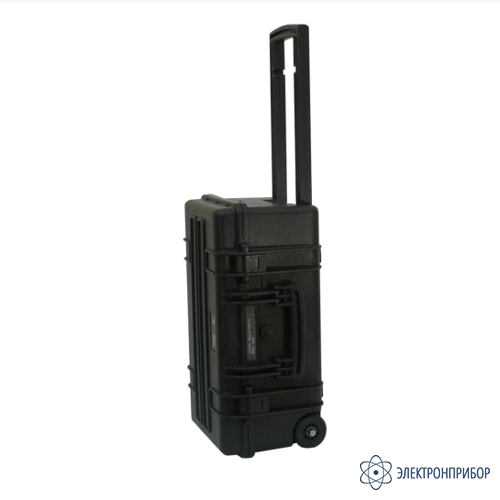

СА7200 — измеритель параметров изоляции
Код товара: 57551-
-
Гарантия
2 года
-
Производитель
Описание измерителя параметров изоляции СА7200:
СА7200 - автоматический прибор, выполняющий измерения тангенса угла потерь и электрической емкости, а также тока холостого хода, коэффициента трансформации при напряжении до 12 кВ.
Для более детального исследования прибор позволяет получить зависимость тангенса угла потерь от частоты и напряжения.
Для подавления помех использован метод отстройки от частоты сети на ± 2,5 Гц или ± 5 Гц.
Назначение измерителя параметров изоляции СА7200:
СА7200 применяется для испытаний силовых трансформаторов, реакторов, измерительных трансформаторов, вводов, выключателей, разрядников, конденсаторов, кабелей.
Особенности измерителя параметров изоляции СА7200:
- Измерение тангенса угла потерь и электрической емкости;
- Испытательное напряжение – до 12 кВ;
- Мощность источника испытательного напряжения – 2400 ВА;
- Частота испытательного напряжения 15…400 Гц;
- Высокая точность при работе в полевых условиях, в условиях высокого уровня помех;
- Температурная коррекция tgδ;
- Минимизация времени измерения посредством адаптивной фильтрации токов влияния;
- Блокировка испытательного напряжения с помощью кнопки аварийной остановки и кнопки безопасности, а также контроль подключения заземления;
- Малые габариты и вес.
-
-
Технические характеристики измерителя параметров изоляции СА7200:
Параметр Значение Тангенс угла потерь Диапазон 0…10000% Разрешение 0,001% Допускаемая погрешность
(для частоты испытательного напряжения 45...70 Гц)± (0,5 % rdg + 0,01 %) Емкость Диапазон 6 пФ…6 мкФ Разрешение 0,01 пФ Допускаемая погрешность ± (0,1 % rdg + 0,1 пФ) Индуктивность Диапазон 2 Гн…2 МГн Разрешение 0,1 мГн Допускаемая погрешность ± (0,5 % rdg + 1 мГн) Испытательное напряжение Диапазон 100…12000 В Разрешение 1 В Допускаемая погрешность ± (0,3 % rdg + 1 В) Сила тока Диапазон 20 мкА …200 мА Разрешение 0,1 мкА Допускаемая погрешность ± (0,3 % rdg + 1 мкА) Активная мощность Диапазон 0...400 Вт Разрешение 0,1 мВт Допускаемая погрешность ± (0,8 % rdg + 1 мВт) Частота Диапазон 15...400 Гц Разрешение 0,01 Гц Допускаемая погрешность ± (0,1 % rdg + 0,1 Гц) Источник испытательного напряжения Мощность 2400 В.А Напряжение 100...12000 В (45…70 Гц);
100...4000 В (15…400 Гц)Сила тока <100 мА (непрерывно);
<200 мА (2 мин ON, 8 мин OFF)Общие характеристики Электропитание прибора Номинальное напряжение 100...240 В Номинальная частота 50/60 Гц Температура окружающего воздуха -20...50 °C Относительная влажность воздуха До 95 % без конденсации Габаритные размеры 546 × 347 × 247 мм Масса 27 кг -
Комплект поставки СА7200
№ Наименование Фото Количество 1 СА7200 основной блок
1 2 Кабель ВВ, 20 м
1 3 Кабель измерительный, синий, 20 м
1 4 Кабель измерительный, желтый, 20 м
1 5 Кабель заземления, 10 м
1 6 Кнопка безопасности (длина кабеля 10 м)
1 7 Кабель питания 10 A EU (CEE 7/XVII - C13)
1 8 Крюк кабеля ВВ
1 9 Зажим кабеля ВВ
2 10 Зажим кабеля измерительного (раскрыв до 32 мм)
1 11 Зажим кабеля измерительного (раскрыв до 9,5 мм)
1 12 Переходник для кабеля измерительного
1 13 Переходник для ВВ кабеля
1 14 Расширительный зажим (раскрыв до 120 мм)
1 15 USB флеш-память 1 16 Сумка для кабелей и аксессуаров
1 17 Руководство по эксплуатации 1 18 Паспорт 1 19 Руководство по применению 1 Дополнительная комплектация СА7200:
(Поставляется за отдельную плату)
№ Наименование Фото 1 Светосигнальное устройство (длина кабеля 10 м)
2 Конденсатор эталонный 12 кВ
3 Конденсатор измерительный TTR
-
