Измерители параметров высоковольтной изоляции (мосты переменного тока)

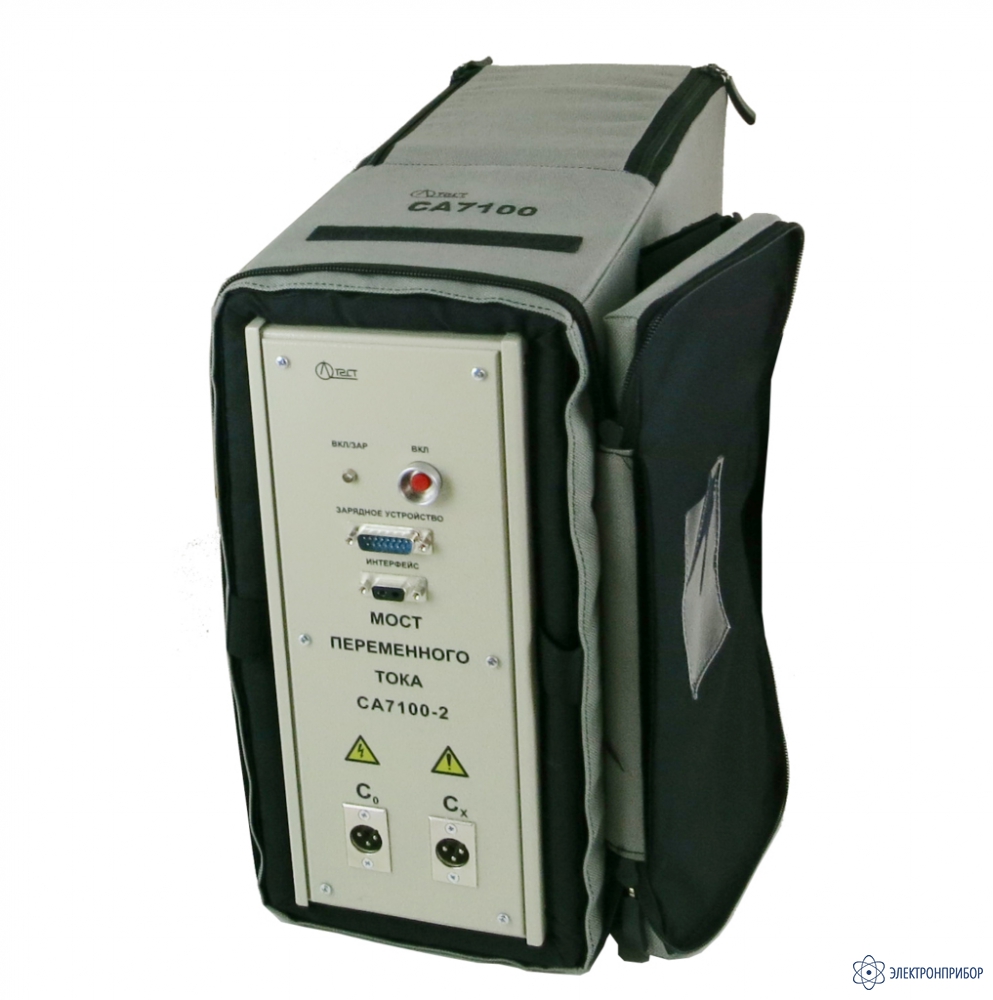

СА7100-2 — высоковольтный мост переменного тока

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      77211-20 до 16.01.2025

    • Производитель

      ОЛТЕСТ, Россия

    Сертификаты

    Назначение высоковольтного моста переменного тока СА7100-2:

    Мост переменного тока высоковольтный автоматический СА7100-2 предназначен для измерения тангенса угла потерь и электрической емкости, напряжения и частоты переменного тока при диагностике изоляции высоковольтного оборудования. Проводит испытания силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.

    Особенности и преимущества высоковольтного моста переменного тока СА7100-2:

    • Измерение тангенса угла потерь, электрической емкости;
    • Наличие встроенного эталонного конденсатора;
    • Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
    • Измерение больших емкостей с использованием Расширителя диапазона СА7150;
    • Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением, с использованием Устройства согласования автоматизированного СА7140;
    • Возможность эксплуатации в стационарных и передвижных лабораториях.
  • Технические характеристики высоковольтного моста переменного тока СА7100-2:

    Наименование величины Диапазон измерения Допускаемая погрешность измерения
    Тангенс угла потерь tgδx 0…1 ± (1·10-4 + 0,01·|tgδx|) при использовании внешнего эталонного конденсатора без учета его погрешности
    ± (1,5·10-4 + 0,01·|tgδx|) при использовании встроенного эталонного конденсатора
    Емкость 0…С0*·10 000 ± 1·10-2 % при использовании внешнего эталонного конденсатора без учета его погрешности
    ± 5·10-2 % при использовании встроенного эталонного конденсатора
    Испытательное напряжение ≤ 10 кВ при использовании встроенного эталонного конденсатора ± 1,5 %
    Частота 49…51 Гц ± 0,1 Гц
    С0 — емкость эталонного конденсатора: емкость внешнего эталонного конденсатора должна быть в пределах – от 10 до 10 000 пФ; емкость встроенного эталонного конденсатора – от 25 до 55 пФ (точное значение указано в Руководстве по эксплуатации п.2.3)
    Параметр Значение
    Общие характеристики
    Электропитание комплекта Блок измерительный – от встроенного аккумулятора;
    Блок управления – 220/230 В, 50 Гц или от бортовой сети передвижной лаборатории 12 В
    Время непрерывной работы от полностью заряженного аккумулятора 50 часов
    Рабочие условия применения:
    - температура окружающего воздуха
    - относительная влажность воздуха

    -10…40 °С
    до 80 % при температуре 25°С без конденсации
    Размеры блока измерительного, не более: 120×315×415 мм
    Масса блока измерительного, не более 14 кг
  • Комплект поставки СА7100-2

    Наименование Количество
    1 Блок измерительный СА7100-2 1
    2 Блок управления (БУ) 1
    3 Кабель переходной КП4 (для подключения БУ) 1
    4 Зарядное устройство 1
    5 Кабель питания сетевой 220 В 50 Гц 1
    6 Кабель питания от бортовой сети 12 В 1
    7 Устройство тестирующее СА7135 1
    8 Кабель измерительный КИ1, длина 10 м 1
    9 Кабель измерительный КИ2, длина 1,5 м 1
    10 Кабель измерительный высоковольтный КИ3, длина 25 м 1
    11 Кабель переходной КП2 (разъем XLR-M – два зажима типа «крокодил») 1
    12 Перемычка БИ 1
    13 Кабель интерфейсный USB2AA/2 1
    14 Кабель волоконно-оптический (ВОК2) (длина определяется при заказе в диапазоне от 3 до 30 м) 1
    15 Сумка 7100-2 1
    16 Сумка укладочная 1
    17 Сумка кабельная 1
    18 Многозначная коммутируемая мера емкости (МКМЕ) 1
    19 Заглушка экранирующая 1
    20 Комплект запасных частей 1
    21 Программное обеспечение Моста (диск инсталляционный) 1
    22 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1
    23 Методика поверки СА7100 Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 г. 1
    24 Паспорт 1
    25 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1
  • Модификации СА7100-2
