Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

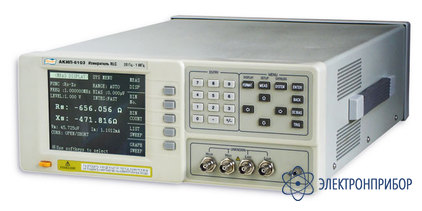

АКИП-6103 — измеритель RLC

Код товара: 22119

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Назначение измерителя RLC АКИП-6103:

    Измеритель RLC АКИП-6103: Сопротивление до 100 МОм; Емкость до 10 Ф; Индуктивность до 100 кГн; Добротность 0,01 - 9999; Тангенс угла потерь 0,0001 - 9999; Фазовый сдвиг -180о ... 180о; Базовая погрешность ±0,05%; Частота тест-сигнала 20 Гц - 1 МГц; Уровень сигнала 5 мВ - 2В; Режим индикации измерений: абсолютное значение, дельта измерение, дельта измерение в %, усреднение, качание по 10 точкам частоты/уровня/смещения; Экран графический ЖКИ (320 х 240); Высокая скорость измерений; Масса 5 кг.

    Особенности измерителя RLC АКИП-6103:

    • Прецизионное измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, комплексного сопротивления и фазового сдвига;
    • Режимы работы: измеритель (6 разрядов) на фиксированных частотах и табличные измерения по 10 точкам (качание);
    • Базовая погрешность 0,05%;
    • Широкий диапазон частот: от 20 Гц до 1 МГц;
    • Высокая скорость измерений (до 20 изм/сек);
    • Расширенный алгоритм программной калибровки (кз/хх/нагрузка);
    • Режим сортировки компонентов (10 ячеек);
    • Источник постоянного внутреннего смещения до 2 В;
    • Интерфейсы: RS-232, USB, LAN, КОП (опция).

  • Технические характеристики измерителя RLC АКИП-6103:

    Параметр Значения
    ИЗМЕРЕНИЕ RLC
    Сопротивление (Z, R) до 100 МОм с максимальным разрешением 0,01 Ом
    Емкость (С) до 10 Ф с максимальным разрешением 0,00001 пФ
    Индуктивность (L) до 100 кГн с максимальным разрешением 0,00001 мкГн
    Добротность (Q) 0,01 - 9999
    Тангенс угла потерь (D) 0,0001 - 9999
    Фазовый сдвиг (q) -180о ... 180о
    Базовая погрешность ±0,05% в основном диапазоне
    Скорость измерения до 20 изм/сек в быстром режиме
    Запуск измерений автоматический, ручной, внешний, по шине
    Схема измерения Параллельная/последовательная (ручной выбор)
    Выбор предела измерения автоматический или ручной
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 1 МГц
    Уровень сигнала 5 мВ - 2В
    Разрешение по частоте 0,001 Гц
    Погрешность по частоте ±0,02%
    Выходное сопротивление 30 Ом/100 Ом, переключаемое
    Постоянное смещение до 2 В
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений абсолютное значение, дельта измерение, дельта измерение в %, усреднение, графики качания по 240 точкам, качание по 10 точкам частоты/уровня/смещения
    Память 10 профилей
    Интерфейс RS-232, USB, LAN
    Режим сортировки -
    ДИСПЛЕЙ
    Формат индикации 6 разрядов на основной шкале, 6 разрядов на дополнительной шкале
    Экран графический ЖКИ (320 х 240)
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 10оС ... 50 оС и относительная влажность 85%
    Напряжение питания 220 В/50 Гц
    Габаритные размеры 285 х 95 х 410 мм
    Масса 5 кг

  • Комплект поставки АКИП-6103

    Наименование Количество
    Измеритель RLC АКИП-6103 1
    Руководство по эксплуатации 1
