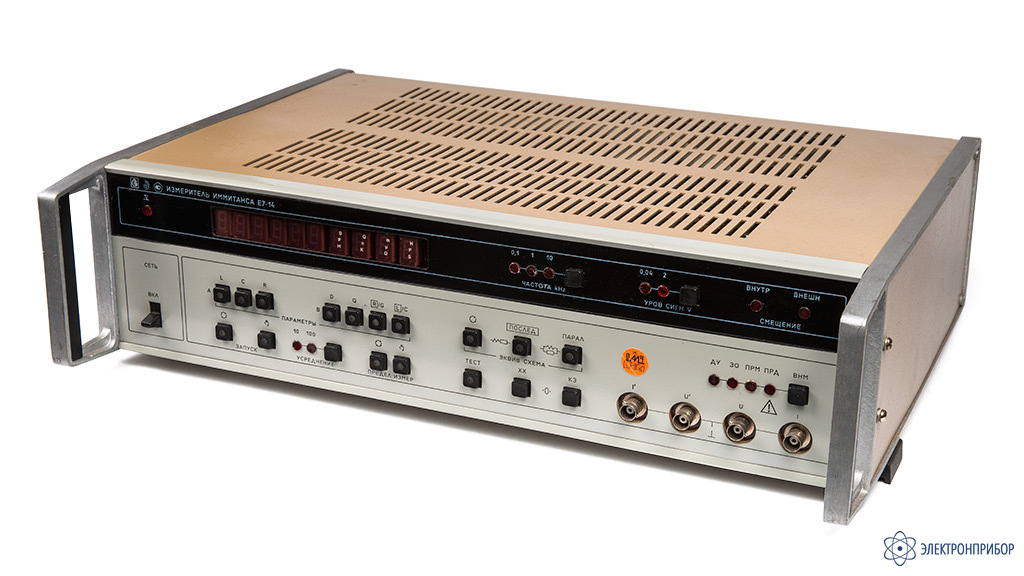

Е7-14 — измеритель RLC

Код товара: 31422
  • 2-3 дня

    Назначение измерителя RLC Е7-14

    Измеритель RLC Е7-14 предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности полупроводниковых приборов.

    Прибор Е7-14 применяется для выходного контроля радиокомпонентов исследования параметров элементов цепей, полупроводниковых структур, компарирования мер иммитанса, измерения физических величин при помощи датчиков-преобразователей. Четырехпарное включение исследуемых объектов в измерительную цепь обеспечивает высокие метрологические характеристики прибора.

    Наличие режима низкого уровня сил позволяет использовать прибор Е7-14 для измерения параметров нелинейных объектов. Предусмотрена возможность по смещению по напряжению на измеряемый объект от внутреннего (до 40 В) и от внешнего (до 120 В) источников.

    Прибор Е7-14 позволяет усреднять результаты последовательных измерений для увеличения разрешающей способности.

    Е7-14 может работать в составе АИС через КОП.

    Особенности измерителя RLC Е7-14

    • 0.001 пФ - 1 Ф,
    • 1 нГн - 16 кГн,
    • 0.1 мОм - 1 ГОм,
    • рабочие частоты 100 Гц, 1 и 10 кГц,
    • самокалибровка,
    • диагностика,
    • управление микропроцессором

  • Технические характеристики измерителя RLC Е7-14

    Параметр Значение
    Диапазон измерения индуктивности: 10-9-104 Гн
    сопротивления: 10-4-109 Ом
    емкости: 10-15-1 Ф
    проводимости: 10-10-10 см
    тангенса угла потерь: 0-104
    добротности: 0-104
    Погрешность измерения 0,1 %
    Частота измерения 100 Гц, 1 и 10 кГц
    Напряжение смещения 0-39,99 В (внутреннее);0-120 В (внешнее)
    Питание 220±22 В, 50±0,5 Гц или 220±11 В 400+28-12 Гц
    Потребляемая мощность 400 В
    Габариты 480х120х355 мм
    Масса 10 кг

  • Комплект поставки Е7-14

    Наименование Количество
    Измеритель RLC Е7-14 1
