LCR-1100 — измеритель иммитанса

Код товара: 84085

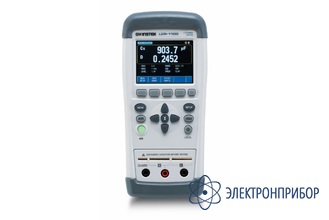

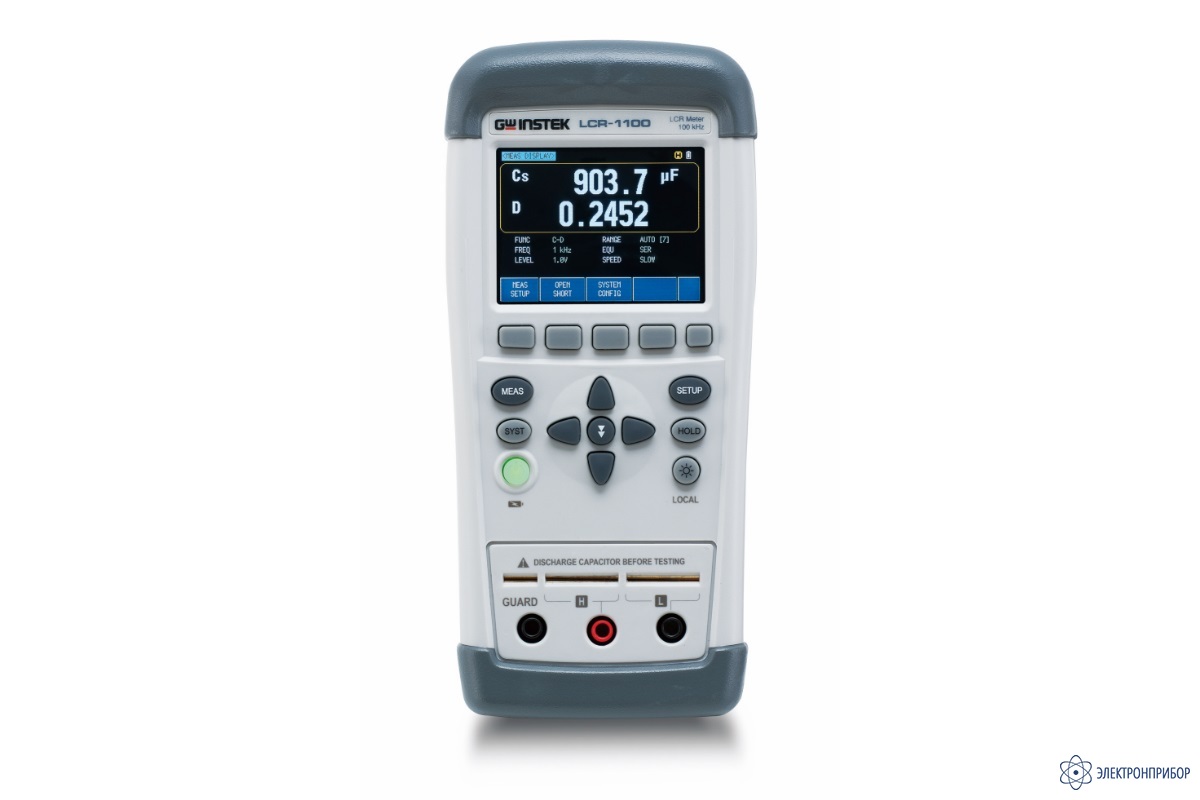

  • Измеритель иммитанса LCR-1100 Измеритель иммитанса LCR-1100

    Особенности измерителя иммитанса LCR-1100:

    • измерение 15 комбинаций параметров: импеданс (Z), ёмкости, индуктивность, тангенс угла потерь, добротность, сопротивление постоянному току (Rdc), экв. послед. сопротивление (ESR), фазовый сдвиг (θ);
    • базовая погрешность: ± 0,2% (C, L, Z);
    • широкий диапазон частот тест-сигнала: 50 Гц, 100 Гц, 120 Гц, 1 кГц, 2 кГц, 10 кГц, 50 кГц, 100 кГц;
    • уровень тест-сигнала (фиксир.) : 0,3 В/ 0,7 В/ 1В (перем.), ± 1В пост.(DC);
    • схема измерения: параллельная / последовательная;
    • одновременная индикация двух параметров (осн. шкала - Rs,Rp, DCR, Ls, Lp, Cs, Cp; дополнит. шкала - θ, ESR, D, Q)
    • режим Δ-измерений (Zeroing);
    • режим сортировки (Sorting): 5 номиналов %-допуска для входного контроля со звуковой сигнализацией (Pass/ Fail);
    • функция AutoLCZ: автовыбор режима измерения компонента;
    • режим компенсации начальной емкости и сопротивления;
    • сенсорный ЖКИ (touch screen) с подсветкой: диагональ 7 см, макс. индикация 50.000 (осн. и вспомог. дисплей), 2,5 изм./с (Slow)/ 10 изм./с (Fast);
    • автоматический и ручной выбор предела измерения, удержание показаний (DataHold);
    • USB интерфейс (type C);
    • ПО для цифровой регистрации данных (Data Logging).

  • Технические характеристики измерителя иммитанса LCR-1100:

    Параметр Значение
    LCR-1010 LCR-1100
    ИЗМЕРЕНИЕ LCR
    Сопротивление (Z, Rdc) Диапазон:0,05 Ом…10 МОм; макс. разрешение: 0,0001 Ом
    Емкость (C) Диапазон: 1 пФ…50 мФ; макс. разрешение: 0,001 пФ
    Индуктивность (L) Диапазон: 0,5 мкГн…1000 Гн; макс. разрешение: 0,001 мкГн
    Добротность (Qe) Диапазон: 0,002…0,08 в зав. от F т-сигнала (разрешение 0,001)
    Тангенс угла потерь (De) Диапазон: 0,002…0,03 в зав. от F т-сигнала (разрешение 0,001)
    Фазового сдвига (θ) Диапазон: 0,2°…+ 2°; разрешение: 0,1°
    Погрешность измерений (±0,2% + 2 е.м.р. …. ±3% + 10 е.м.р.) в зав. от предела
    Скорость измерения 2,5 изм./с (Slow) / 10 изм./с (Fast)
    Схема измерения Параллельная / последовательная
    Выходной импеданс 100 Ом
    ТЕСТ СИГНАЛ
    Частота тест-сигнала (фикс.) 50 Гц, 100 Гц, 120 Гц, 1 кГц, 2 кГц, 10 кГц 50Гц, 100 Гц, 120 Гц, 1 кГц, 2 кГц, 10 кГц,
    50 кГц, 100 кГц
    Уровень тест-сигнала (фикс.) 0,3 В/ 0,7 В/ 1В (перем.), ± 1В пост.(DC)
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Режим индикации измерений Абсолютное значение, Δ-измерение
    Режим сортировки 5 фикс. номиналов (1%, 2%, 5%, 10%, 20%, input %)
    Интерфейс связи с ПК USB (type C), 5В/ 2А
    ДИСПЛЕЙ
    Тип индикатора Сенсорный ЖКИ (TFT): основной экран (R, L, C), дополнительный экран (Q, D, θ, ESR), индикатор параметров режима измерения
    Формат индикации 5 разрядов на основном экране (50.000)
    5 разрядов на дополнительном экране (50.000)
    ОБЩИЕ ДАННЫЕ
    Условия эксплуатации 0°C…50°C и относительная влажность до 80%
    Напряжение питания Аккумулятор 7, 4 В (lithium), непрерывная работа: 7 ч (при 100% подсветке ЖКИ), 9 ч (при 50% подсветке ЖКИ)
    Авто-отключение 5 мин/ 10 мин /20 мин/ 30 мин / Выкл. (Off)
    Габаритные размеры 90х195х41 мм
    Масса 380 г
    Опция изм. кабель LCR-108 с SMD щупом «пинцет»/Tweezers -

  • Комплект поставки LCR-1100

    № Наименование Количество
    1 Измеритель иммитанса LCR-1100 1
