Е7-29, Е729, Е7 29, Е-7-29, E7-29, E729, E7 29

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

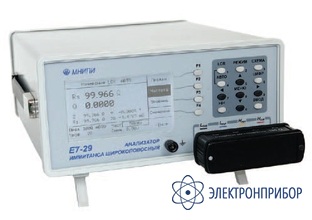

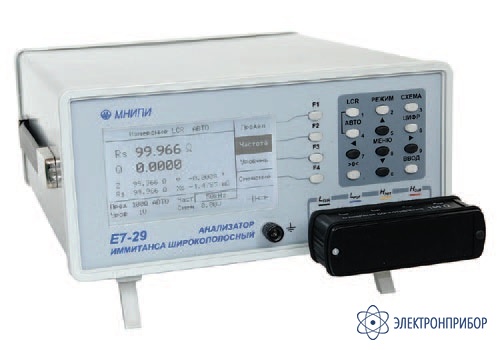

Е7-29 — анализатор иммитанса

Код товара: 43913
  • 73523-18

    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      73523-18 до 14.12.2023

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение анализатора иммитанса Е7-29:

    Анализатор иммитанса широкополосный Е7-29 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.2% в диапазоне частот от 50 кГц до 15 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

    Особенности анализатора иммитанса Е7-29:

    • Интерфейс USB 2.0;
    • Портативное питание;
    • Жесткие условия эксплуатации.

    Параметры измеряемые анализатором иммитанса Е7-29:

    • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
    • Сp, Cs - емкость в параллельной, последовательной схеме замещения;
    • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
    • Х - реактивное сопротивление в последовательной схеме замещения;
    • G - активная проводимость в параллельной схеме замещения;
    • В - реактивная проводимость в параллельной схеме замещения;
    • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
    • Q - добротность;
    • |Z| - модуль комплексного сопротивления;
    • |Y|- модуль комплексной проводимости;
    • δ - угол фазового сдвига комплексного сопротивления.

  • Технические характеристики анализатора иммитанса Е7-29:

    Параметр Значение
    Диапазоны измеряемых величин
    Диапазон частот 50 кГц - 15 МГц
    Уровень измерительного сигнала 40 мВ - 1 В
    Напряжение смещения 0 - 40 В
    Емкость Cs Cp (10-15...10-4) Ф
    Индуктивность Ls Lp (10-9...102) Гн
    Активное cопротивление Rs Rp (10-2...106) Ом
    Проводимость (10-4...4) См
    Добротность, фактор потерь 10-4...104
    Угол фазового сдвига комплексного сопротивления +0.001°...+90°
    Общие характеристики
    Интерфейс USB 2.0
    Формат индкации 5 десятичных разрядов
    Габаритные размеры 225x110x35 мм
    Масса 5 кг

  • Комплект поставки Е7-29

    № Наименование Количество
    1 Анализатор иммитанса Е7-29 1
    2 Руководство по эксплуатации 1
