WK6510P, WK-6510P

Прецизионные измерители RLC (сопротивления, индуктивности, емкости)

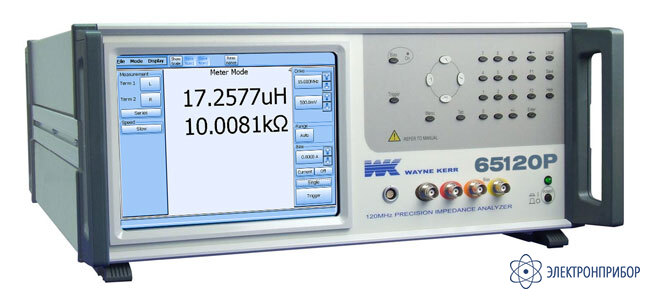

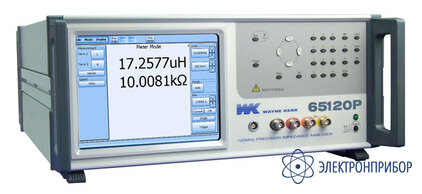

WK 6510P — прецизионный ВЧ измеритель

Код товара: 22143
  • 60119-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60119-15 до 27.01.2030

    • Производитель

      Wayne Kerr Electronics, Великобритания

    Назначение прецизионного ВЧ измерителя WK 6510Р:

    Прецизионный ВЧ измеритель WK 6510Р: Диапазон частот 20 Гц - 10 МГц (разрешение 0,01 мГц); Базовая погрешность 0,05 %; Сопротивление (R, Z) 0,01 мОм … 2 ГОм; Емкость 1фФ … 1Ф; Индуктивность 0,1 нГн … 2 кГн; Фазовый сдвиг -180 … +180o; Добротность (Q) 0,00001 … 1000; Тангенс угла потерь (D) 0,00001 … 1000; Реактивное сопротивление (X), комплексная проводимость Y (адмитанс), проводимость (G), реактивная проводимость (B); Интерфейс USB (Подключение клавиатуры, мыши, внешних носителей), VGA, LAN, GPIB; Запись/считывание профилей (20 ячеек); TFT сенсорный дисплей 640 х 480; Масса 14,5 кг.
    Аналог WK 6510В, отличие: отсутствует режим графического анализа.

    Особенности прецизионного ВЧ измерителя WK 6510Р:

    • Прецизионные высокочастотные измерения импеданса;
    • Диапазон частот от 20 Гц до 120 МГц (в зависимости от модели);
    • Базовая погрешность 0,05 %;
    • Высокая скорость измерений;
    • Измеряемые параметры: |Z|, |Y|, θ, R, X, G, B, C, L, D, Q;
    • Большой графический сенсорный ЖК-дисплей и интуитивный пользовательский интерфейс;
    • Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
    • Управление с помощью мыши и клавиатуры;
    • Интерфейс USB (для подключения клавиатуры, мыши ли внешних носителей), VGA, LAN, GPIB;
    • Построение на базе Windows XP.

  • Технические характеристики прецизионного ВЧ измерителя WK 6510Р:

    Параметр Значения
    ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ
    Сопротивление (Z, R) от 0,01 мОм до 2 ГОм с максимальным разрешением 0,01 мОм
    Емкость (С) от 1 фФ до 1 Ф с максимальным разрешением 1 фФ
    Индуктивность (L) от 0,1 гГн до 2 кГн с максимальным разрешением 0,1 нГн
    Добротность (Q) 0,00001 - 1000
    Тангенс угла потерь (D) 0,00001 - 1000
    Фазовый сдвиг (q) -180о ... 180о
    Базовая погрешность ±0,05%
    ТЕСТ СИГНАЛ
    Частота тест-сигнала 20 Гц - 10 МГц
    Уровень тест-сигнала (на нагрузку 50 Ом) 5 мВ - 1 В (в зависимости от частоты), дискретность установки уровня 1 мВ,
    200 мкА - 20 мА (в зависимости от частоты); режим стабилизации по току
    Погрешность установки частоты ±0,005%
    Дискретность установки частоты 0,1 мГц
    ПОСТОЯННОЕ СМЕЩЕНИЕ (ОПЦИЯ)
    Внутренний источник смещения 0 ... 40 В
    0 ... 100 мА
    ПАМЯТЬ
    Функции Запись/считывание установленных параметров измерения
    Объем памяти 20 ячеек
    ДИСПЛЕЙ
    Разрешение 640 х 480 сенсорный
    ОБЩИЕ ДАННЫЕ
    Платформа Построение на базе OC Windows XP
    Условия эксплуатации 0оС ... 50 оС и относительная влажность 85%
    Напряжение питания 90 В / 250 В, 47/63 Гц
    Габаритные размеры 190 х 440 х 525 мм
    Масса 14,5 кг

  • Комплект поставки WK 6510P

    № Наименование Количество
    1 Прецизионный ВЧ измеритель WK 6510P 1
    2 Шнур питания 1
    3 Тестовая колодка 1J1011 1
    4 USB-память 1
    5 Ручка-стилус для работы с экраном 1
    6 Штекер 1
    7 Инструкция по эксплуатации 1

  • Аналоги WK 6510P
