ПНКЗ-1п, ПНКЗ 1п, ПНКЗ 1 п

Приборы контроля состояния изоляции и катодной защиты трубопроводов

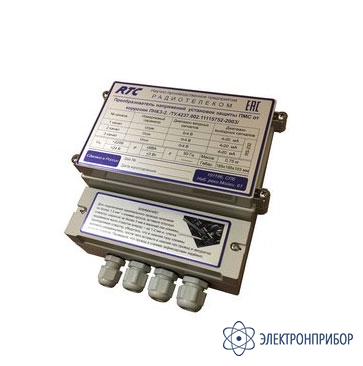

ПНКЗ-1п — преобразователь напряжений катодной защиты подземных металлических сооружений от коррозии

Код товара: 58285

    Назначение преобразователя напряжений катодной защиты подземных металлических сооружений от коррозии ПНКЗ-1п:

    Назначение преобразователя напряжений катодной защиты подземных металлических сооружений от коррозии ПНКЗ-1п - преобразование электрических параметров установок защиты от коррозии в унифицированные токовые сигналы и цифровой сигнал последовательного интерфейса RS-232, с возможностью измерения поляризационного потенциала.

  • Технические характеристики преобразователя напряжений катодной защиты подземных металлических сооружений от коррозии ПНКЗ-1п:

    Параметр ПНКЗ-1 / ПНКЗ-1п ПНКЗ-2
    Количество каналов 3 3
    Диапазон входных сигналов по каналам:
    I канал, В
    II канал, В
    III канал, В

    0¸0.05/0.075/0.1
    0¸4
    0¸100

    0¸4
    0¸4
    0¸4
    Диапазон выходных сигналов по каналам I¸III, мА, 4¸20 (0¸5)
    Сопротивление нагрузки приемника
    (кОм, не более) при выходном сигнале:
    • 0¸5 мА
    • 4¸20




    2.0
    0.5
    Входные сопротивления по каналам, МОм:
    I канал, не менее
    II канал, не менее
    III канал, не менее

    0.1
    10.0
    1.0

    10.0
    10.0
    10.0
    Потребляемая мощность, не более:
    • при питании от сети ~ 220В (Вар),
    • при питании от резервного источника 24В (Вт)


    7.0


    3.5
    Основная приведенная погрешность (ОПП), %, не более  ±0.5
    Среднее время наработки на отказ, час  40000
    Назначенный срок службы изделия, лет, не менее 8
    Температурные условия эксплуатации, °С -30 °С - +55 °С
    Влажность, %, не более, при t=25 °С 98%
    Габаритные размеры, мм 200х168х90
    Масса, кг, не более 1.0

  • Комплект поставки ПНКЗ-1п

    № Наименование Количество
    1 Преобразователь напряжений катодной защиты подземных металлических сооружений от коррозии ПНКЗ-1п 1
