ПКИ 02 М, ПКИ-02-М, ПКИ02М

Приборы контроля состояния изоляции и катодной защиты трубопроводов

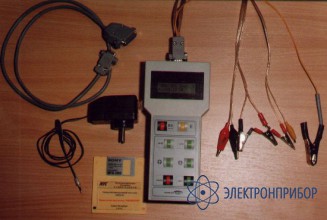

ПКИ-02М — прибор коррозионных изысканий

Код товара: 20463
  • 20178-08

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      20178-08 до 23.04.2024

    Назначение прибора коррозионных изысканий ПКИ-02М:

    Прибор ПКИ-02 предназначен для для автоматизации измерений и анализа электрических характеристик установок защиты подземных металлических сооружений от электрохимической коррозии.

    Принцип действия прибора ПКИ-02М основан на измерении постоянных напряжений и тока, а также поляризационного потенциала с отображением результатов измерений на жидкокристаллическом дисплее, преобразовании измеренных значений в цифровую форму, запоминании и долговременном хранении в памяти устройства с целью последующей перезаписи в память компьютера для наблюдения, обработки и архивирования результатов измерений.

    Программа Монитор обеспечивает:

    • перезапись измеренных данных из памяти прибора в память компьютера;
    • отображение измеренных   данных в виде графиков, «привязанных» к реальному  времени измерений с возможностью просмотра мгновенных значений с помощью “тренда”;
    • обработку измеренных данных  и вычисление средних,  максимальных и минимальных значений за выбранные оператором промежутки времени;
    • построение гистограмм;
    • распечатку на принтере выбранных фрагментов записей и составление отчетных ведомостей по формам пользователя;
    • архивирование результатов измерений с возможностью поиска архивных файлов по дате и/или месту измерения.



  • Технические характеристики прибора коррозионных изысканий ПКИ-02М:

    Параметр Значение
    Количество измерительных каналов 4
    Входные параметры измерительных каналов
    Диапазон измеряемых напряжений, В
    Канал №1 измерение постоянного напряжения Ur, В -100...+100
    Канал №2 измерение постоянного напряжения Us, В -10...+10
    Канал №3 измерение постоянного напряжения на внешнем шунте Uш, мВ
    (для определения тока защиты – I)     		 0...+75
    Канал №4 измерение поляризационного потенциала E, В -5...+5
    Входные сопротивления, МОм, не менее
    Канал №1 2,0
    Канал №2,4 4,0
    Канал №3 1,0
    Период обновления результатов измерений по каналам №1, 3, индицируемых на жидкокристаллическом дисплее прибора по каналам, сек 1,0
    Измерение поляризационного потенциала (в соответствии с ГОСТ.9-602-89
    Время заряда, мс 47,0
    Время разряда, мс 5,0
    Параметры переключателя тока полярицации
    Сопротивление в состоянии "замкнуто" Ом, не более 20,0
    Сопротивление в состоянии "разомкнуто" МОм, не менее 10,0
    Пределы допускаемой основной погрешности измерения, g, % (по каналам)
    Канал №1 Δг ±(0,1%Uизм.+0,2В)
    Канал №2 Δs   + (0,1%Uизм. +0,02В)
    Канал №3 Δш ± 0,5
    Канал №4 ΔЕ ± 1,0
    Общие характеристики
    Электропитание 4 аккумуляторные батареи (типа - АА) напряжением1,2 В,
    ёмкостью не менее 2,85 А/ч
    Сеть переменного тока напряжением 220 В,
    частотой 50 Гц (только для заряда АКБ)
    Время непрерывной работы с сохранением основных параметров, ч, не менее:
    При питании от встроенных аккумуляторов ёмкостью не менее 2,85 Ач
    - по каналам 1, 2, 4 (*), ч
    - по каналу 3, ч
    При питании от дополнительной внешней АКБ емкостью 7 Ач
    - в режиме измерения по каналам 1, 2, 4 (*), ч

    50 (**)
    20,0 (**)

    70 (***)
    Диапазон рабочих температур, (****) °C -20...+45
    Влажность (при температуре окружающего воздуха 24°C), % 95,0
    Габариты, мм 220х110х60
    Масса, не более, кг 0,75
    Наработка на отказ, ч, не менее 10000
    Срок эксплуатации, г, не менее 10

    Примечания:
    (*) - измерения по каналу 4 производятся не более 50 раз;
    (**) - ограничение определяется ёмкостью батареи;
    (***) - ограничение определяется объемом памяти встроенного запоминающего устройства прибора;
    (****) - прибор сохраняе все рабочие функции, кроме режима индикации, при отрицательных температурах до -30 °C

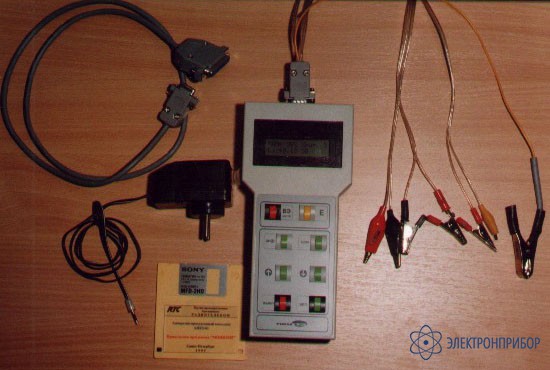

  • Комплект поставки ПКИ-02М

    № Наименование Количество
    1 Прибор ПКИ-02М (с установленными АКБ) 1
    2 Кабель соединительный КС1-1 1
    3 Кабель соединительный КС1-2 1
    4 Кабель соединительный КС2 1
    5 Адаптер для заряда аккумуляторов от сети переменного тока напряжением 230В/50Гц 1
    6 Преобразователь USB/СОМ 1
    7 Чехол 1
    8 CD с ПП «Монитор 1
    9 Руководство по эксплуатации (Паспорт) 1
    10 Инструкция пользователя ПО «Монитор» 1
    11 Методика поверки 1
    12 Свидетельство о поверке СИ 1
