ИР-1, ИР 1, ИР1

Приборы контроля состояния изоляции и катодной защиты трубопроводов

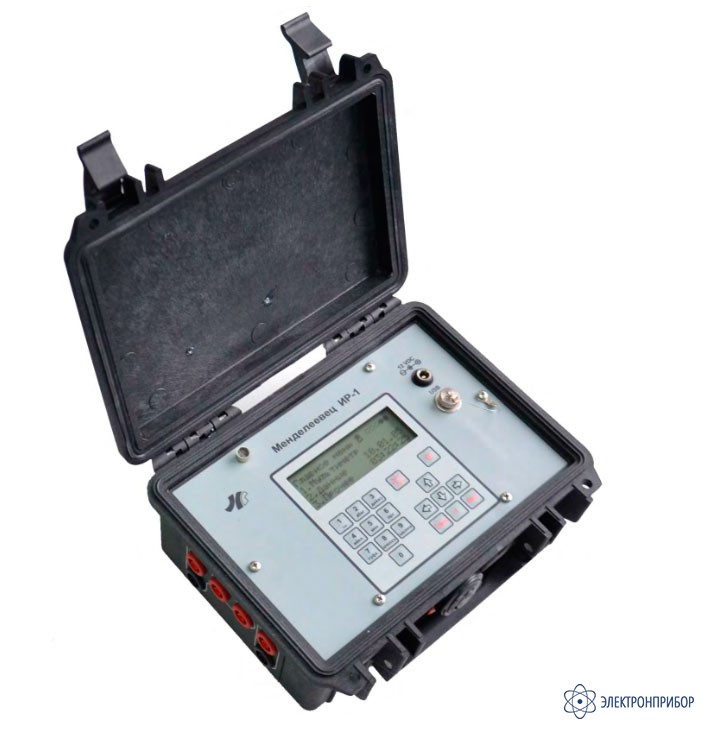

ИР-1 "Менделеевец" — измеритель-регистратор напряжения многоканальный

Код товара: 44128
  • 66199-16

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      66199-16 до 26.12.2021

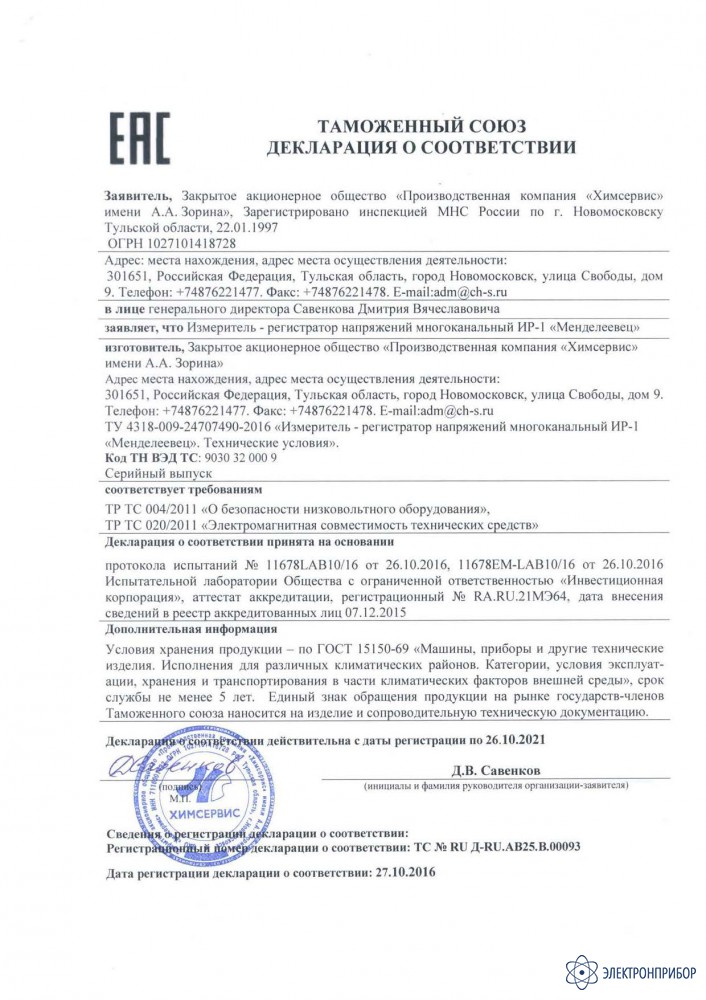

    Сертификаты

    Назначение измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:

    Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» предназначен для измерения и регистрации параметров электрохимической защиты и блуждающих токов, а также регистрации малых токов в процессе катодной поляризации с использованием специального шунта ШИ «Менделеевец».

    Особенности измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:

    • Четыре канала измерения (см. типовые схемы подключения);
    • Наличие ЖК-дисплея и клавиатуры для программирования и визуального контроля измерений;
    • Два режима измерения: ручной и автоматический;
    • Наличие изолированного канала для измерения силы тока на 75 мВ шунте;
    • Возможность ввода комментариев;ударопрочный и влагозащищенный корпус;
    • Удобная программа обработки данных.

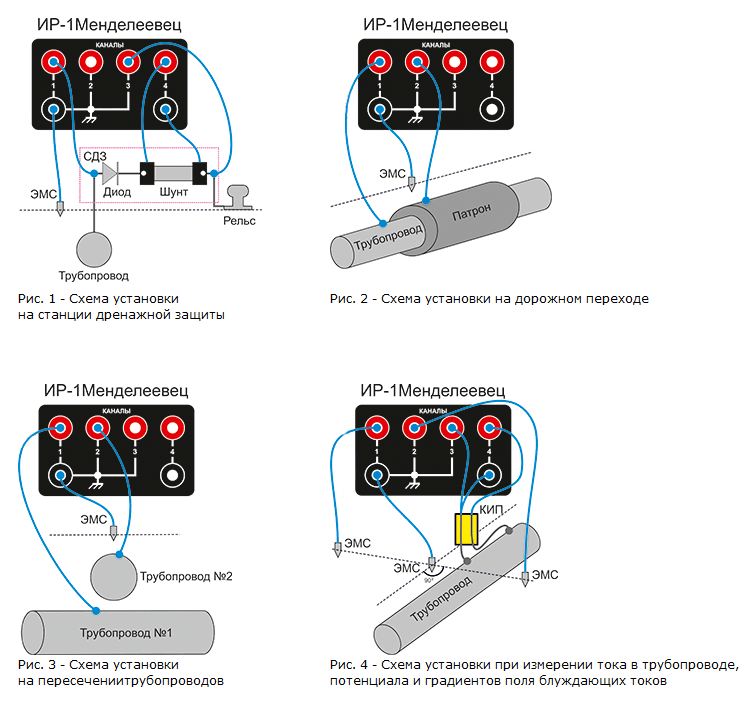

    Типовые схемы подключения регистратора:

    Регистратор ИР-1 «Менделеевец» позволяет проводить измерения:

    • На станциях дренажной защиты (рис. 1);
    • На дорожных переходах (рис. 2);
    • На пересечениях трубопроводов (рис. 3) и др.
    • Тока в трубопроводе, потенциала и градиентов поля блуждающих токов (рис. 4);
    • Для определения вектора блуждающих токов в земле (рис. 5).

  • Технические характеристики измерителя-регистратора напряжения многоканального ИР-1 «Менделеевец»:

    Параметр

                Значение
    Общее количество каналов измерения 4
    Диапазон измерения:
    1 канал
    2 канал
    3 канал
    4 канал (зависит от внешнего шунта)
    4 канал (дополнительный режим)
    ±1В / ±10 В
    ±1В / ±10 В
    ±10В / ±100 В
    ±1А...±9999 А
    ±100 мВ
    Погрешность измерения, % 0,3
    Пределы допускаемой дополнительной погрешности, обусловленной изменением температуры окружающей среды на каждые 10 градусов изменения температуры в рабочем диапазоне температур, %, не более ±0,5
    Уровень подавления промышленных помех частотой 50 и 100 Гц, дБ, не менее 40
    Входное сопротивление:
    1, 2 и 3 каналов, МОм, не менее
    4 канала, КОм, не менее
    10
    200
    Объем Flash-памяти, Мб 4
    Питание осуществляется от встроенного Li-Ion аккумулятора:
    - Ёмкостью
    - Напряжением
    4800 мА·ч
    3,75 В
    Время работы от АКБ без подзарядки, ч, не менее 24
    Интерфейс связи с ПК USB
    Диапазон рабочих температур, °С от -10 до +50
    Габаритные размеры (ДхШхВ), мм 210х165х91
    Масса регистратора, кг, не более 1,5
    Масса комплекта в упаковке, кг, не более 4,0
    Срок службы, лет, не менее 5

  • Комплект поставки ИР-1 "Менделеевец"

    № Наименование Количество
    1 Измеритель-регистратор напряжений многоканальный ИР-1 «Менделеевец» 1
    2 Сетевой адаптер 1
    3 Автомобильный адаптер 1
    4 Измерительные провода 1 комплект
    5 Кабель USB для передачи данных на ПК 1
    6 Свидетельство о поверке 1
    7 Руководство по эксплуатации 1
    8 Программное обеспечение 1 комплект
    9 Сумка для транспортировки 1
