ВФМ-4 Предприятие Стандарт — вольтамперфазометр
Код товара: 84936-
-
Гарантия
1.5 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
90488-23 до 16.11.2028
-
Производитель
Назначение вольтамперфазометра ВФМ-4:
Многофункциональный прибор ВФМ-4 позволяет измерять основные параметры трехфазных и однофазных сетей. Также определять показатели качества электроэнергии и регистрировать аварийные события. Прибор предназначен для персонала служб релейной защиты и автоматики, энергосбытовых организаций, энергетиков промышленных предприятий, а также широкого круга специалистов, занятых эксплуатацией электроустановок.
Вольтамперфазометр ВФМ-4 позволяет:
- измерять параметры сети сразу по 4 каналам;
- измерять углы сдвига фаз и строить векторную диаграмму токов и напряжений;
- проводить диагностику цепей постоянного тока;
- регистрировать аварийные события (опция);
- определять гармонический состав тока и напряжения (до 60-й гармоники);
- проверять правильность подключения счетчиков потребителей электроэнергии;
- осциллографировать сигналы тока и напряжения;
- производить расчет полной, активной и реактивной мощности, коэффициента мощности;
- проводить фазировку при наладке дифференциальной защиты трансформаторов;
- благодаря большому разнообразию токовых клещей – измерять коэффициент трансформации трансформаторов тока;
- измерять параметры сети переменного тока с частотой до 450 Гц.
Особенности вольтамперфазометра ВФМ-4:
- измерение разности фаз при токе от 1 мА с погрешностью менее ±2° с клещами 0,2% (ДТ-10-П и ДТ-100-П);
- встроенный режим “Самописец” и функция осциллографирования;
- малая масса 1,2 кг и габариты 225 х 165 х 60 мм.
Варианты исполнения вольтамперфазометра ВФМ-4:
В зависимости от комплектации вольтамперфазометр ВФМ-4 поставляется в следующих вариантах исполнения:
- ВФМ-4 Релейщик Стандарт — вольтамперфазометр;
- ВФМ-4 Релейщик Pro — вольтамперфазометр;
- ВФМ-4 Энергосбыт Стандарт — вольтамперфазометр;
- ВФМ-4 Энергосбыт Pro — вольтамперфазометр;
- ВФМ-4 Предприятие Стандарт — вольтамперфазометр;
- ВФМ-4 Предприятие Pro — вольтамперфазометр;
- можно собрать свой вариант комплекта.
Регистратор аварийных событий
В комплектациях ВФМ-4 Энергосбыт Pro и ВФМ-4 Предприятие Pro присутствует опция регистратора аварийных событий.
Данная опция предназначена для автоматической фиксации и осциллографирования параметров электрической сети в нормальных, аварийных и послеаварийных режимах. Основной задачей является сбор данных для последующего технического анализа причин срабатывания устройств релейной защиты и автоматики (РЗА), анализа пусковых характеристик электродвигателей и другого оборудования, а также для мониторинга показателей качества электроэнергии (ПКЭ).
Цифровое осциллографирование переходных процессов:
- регистрация среднеквадратичных (RMS) значений напряжения и тока с периодом 10 мс;
- автоматический запуск записи по событию (выходу параметра за установленные пороги);
- запись предыстории события (до 2 секунд до момента срабатывания триггера).
Режим «Самописец»:
- запись полного набора измеряемых параметров электрической сети (U, I, P, Q, S, f, углы сдвига фаз и другое);
- значения для установки длительности записи от 1 часа до 1 недели;
- настройка периода регистрации в диапазоне от 1 секунды до 4 часов.
Анализ и отображение:
- отображение записанных данных в виде временных графиков непосредственно на дисплее прибора;
- поддержка функций масштабирования и одновременного просмотра до 4-х наборов данных для сопоставления.
-
-
Технические характеристики вольтамперфазометра ВФМ-4:
Параметр Значения Измерение напряжения переменного тока до 700 В с погрешностью ±0,1% Измерение напряжения постоянного тока до 700 В с погрешностью ±0,1% Измерение силы переменного тока до 3000 А (в зависимости от датчиков тока) Измерение силы переменного тока с датчиками тока ВФМ-ДТ-10А-П до 10 А с погрешностью ±0,2% с датчиками тока ВФМ-ДТ-100А-П до 100 А с погрешностью ±0,2% с датчиками тока ВФМ-ДТ-40А до 40 А с погрешностью ±1,0% с датчиками тока ВФМ-ДТ-100А до 100 А с погрешностью ±1,0% с датчиками тока ВФМ-ДТ-500А до 500 А с погрешностью ±1,0% с датчиками тока ВФМ-ПР-1000А до 1000 А (3000 А*) с погрешностью ±3,0% Измерение силы постоянного тока при использовании датчиков тока ВФМ-ДПТ-100А до 100 А (600 А*) с погрешностью ±2,0% Измерение активной, реактивной и полной мощности до 2100 кВт/квар/кВА (в зависимости от датчиков тока) Измерение частоты напряжения переменного тока 45...65 Гц с погрешностью ±0,01 Гц;
65...450 Гц*Связь с ПК USB-интерфейс Питание (при 50% яркости подсветки) не менее 8 ч Масса прибора без принадлежностей, не более 1,2 кг Габариты прибора, не более 225 х 165 х 60 мм Дисплей сенсорный 5" экран, разрешение 800 х 480 Примечание:
*В указанных диапазонах погрешность не нормируется. -
Комплект поставки ВФМ-4 Предприятие Стандарт
№ Наименование Фото Количество 1 Вольтамперфазометр ВФМ-4

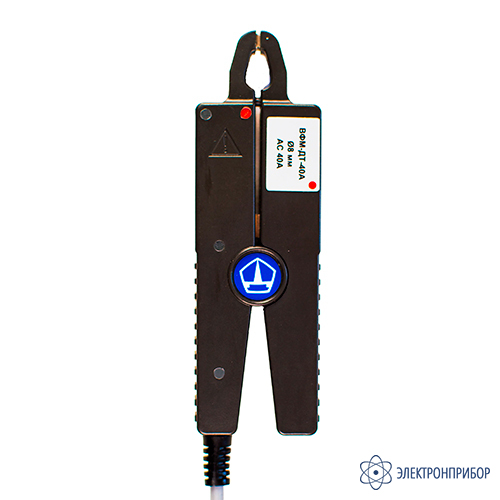

1 2 Датчики для переменного тока до 40 А ВФМ-ДТ-40А

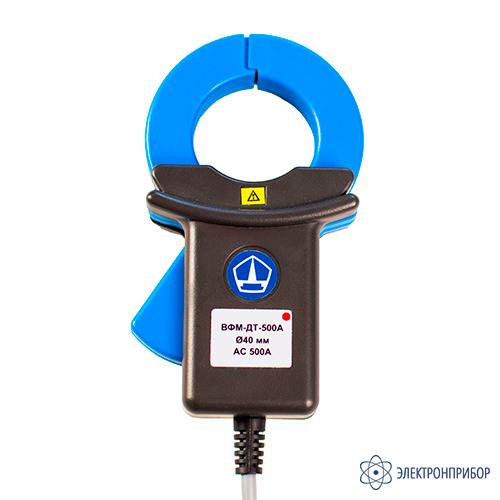

4 5 Датчики для переменного тока до 500 А ВФМ-ДТ-500А

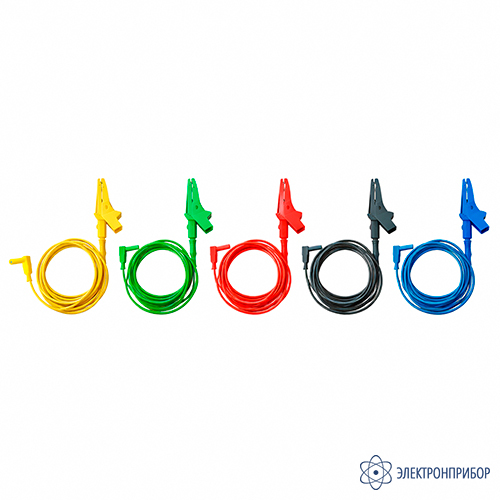

3 7 Щупы типа "крокодил" с проводами для измерения напряжения

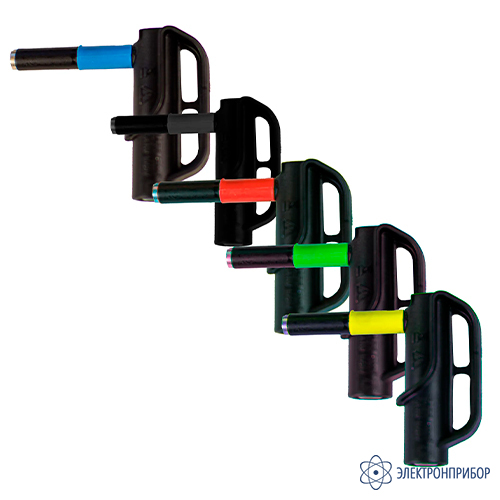

5 8 Магнитные щупы

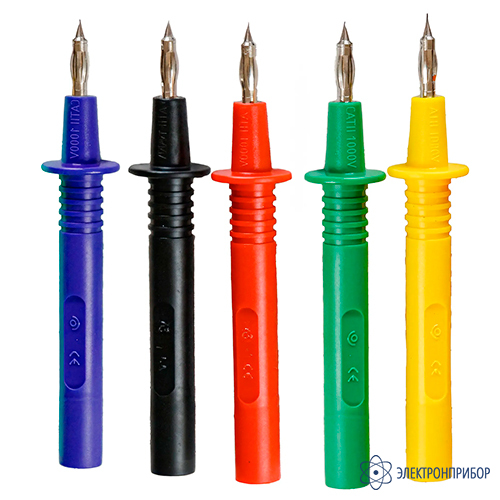

5 9 Штыревые щупы

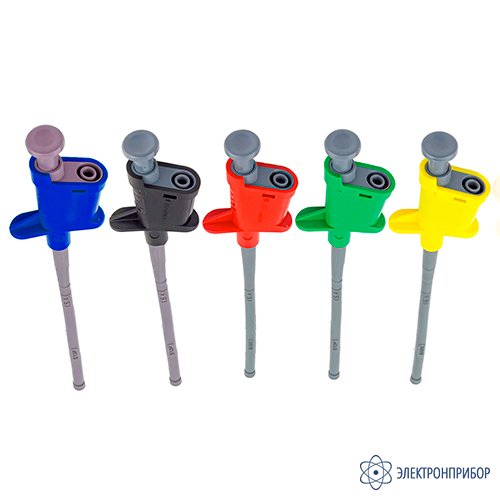

5 10 Щупы "пинцет"

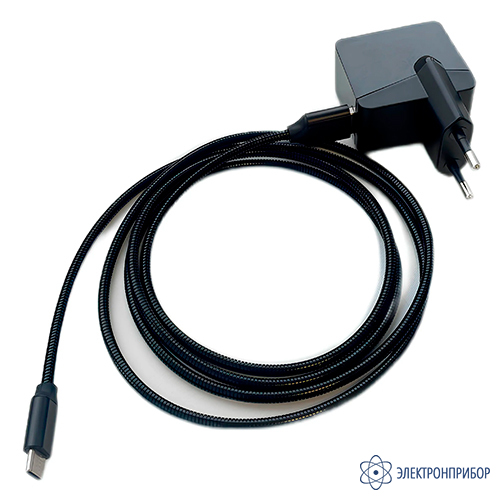

5 11 Блок питания с USB

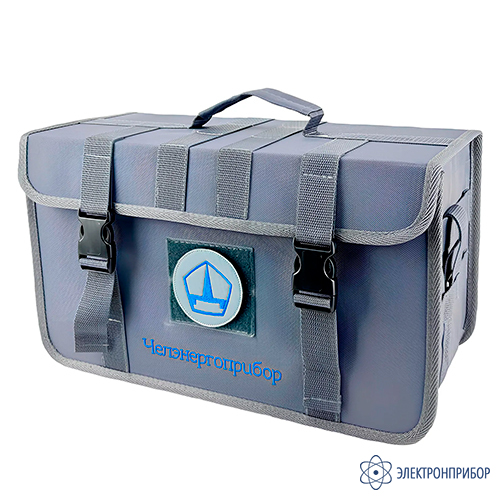

1 13 Сумка для переноски
1 14 Документация
1 -
