ВФМ-4 Энергосбыт Pro — вольтамперфазометр

Код товара: 84935
  • 90488-23
    Является модификацией ВФМ-4

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      90488-23 до 16.11.2028

    • Производитель

      Челэнергоприбор, Россия

    Сертификаты

    Назначение вольтамперфазометра ВФМ-4:

    Многофункциональный прибор ВФМ-4 позволяет измерять основные параметры трехфазных и однофазных сетей. Также определять показатели качества электроэнергии и регистрировать аварийные события. Прибор предназначен для персонала служб релейной защиты и автоматики, энергосбытовых организаций, энергетиков промышленных предприятий, а также широкого круга специалистов, занятых эксплуатацией электроустановок.

    Вольтамперфазометр ВФМ-4 позволяет:

    • измерять параметры сети сразу по 4 каналам;
    • измерять углы сдвига фаз и строить векторную диаграмму токов и напряжений;
    • проводить диагностику цепей постоянного тока;
    • регистрировать аварийные события (опция);
    • определять гармонический состав тока и напряжения (до 60-й гармоники);
    • проверять правильность подключения счетчиков потребителей электроэнергии;
    • осциллографировать сигналы тока и напряжения;
    • производить расчет полной, активной и реактивной мощности, коэффициента мощности;
    • проводить фазировку при наладке дифференциальной защиты трансформаторов;
    • благодаря большому разнообразию токовых клещей – измерять коэффициент трансформации трансформаторов тока;
    • измерять параметры сети переменного тока с частотой до 450 Гц.

    Особенности вольтамперфазометра ВФМ-4:

    • измерение разности фаз при токе от 1 мА с погрешностью менее ±2° с клещами 0,2% (ДТ-10-П и ДТ-100-П);
    • встроенный режим “Самописец” и функция осциллографирования;
    • малая масса 1,2 кг и габариты 225 х 165 х 60 мм.

    Варианты исполнения вольтамперфазометра ВФМ-4:

    В зависимости от комплектации вольтамперфазометр ВФМ-4 поставляется в следующих вариантах исполнения:

    Регистратор аварийных событий

    В комплектациях ВФМ-4 Энергосбыт Pro и ВФМ-4 Предприятие Pro присутствует опция регистратора аварийных событий.

    Данная опция предназначена для автоматической фиксации и осциллографирования параметров электрической сети в нормальных, аварийных и послеаварийных режимах. Основной задачей является сбор данных для последующего технического анализа причин срабатывания устройств релейной защиты и автоматики (РЗА), анализа пусковых характеристик электродвигателей и другого оборудования, а также для мониторинга показателей качества электроэнергии (ПКЭ).

    Цифровое осциллографирование переходных процессов:

    • регистрация среднеквадратичных (RMS) значений напряжения и тока с периодом 10 мс;
    • автоматический запуск записи по событию (выходу параметра за установленные пороги);
    • запись предыстории события (до 2 секунд до момента срабатывания триггера).

    Режим «Самописец»:

    • запись полного набора измеряемых параметров электрической сети (U, I, P, Q, S, f, углы сдвига фаз и другое);
    • значения для установки длительности записи от 1 часа до 1 недели;
    • настройка периода регистрации в диапазоне от 1 секунды до 4 часов.

    Анализ и отображение:

    • отображение записанных данных в виде временных графиков непосредственно на дисплее прибора;
    • поддержка функций масштабирования и одновременного просмотра до 4-х наборов данных для сопоставления.

  • Технические характеристики вольтамперфазометра ВФМ-4:

    Параметр Значения
    Измерение напряжения переменного тока до 700 В с погрешностью ±0,1%
    Измерение напряжения постоянного тока до 700 В с погрешностью ±0,1%
    Измерение силы переменного тока до 3000 А (в зависимости от датчиков тока)
    Измерение силы переменного тока с датчиками тока ВФМ-ДТ-10А-П до 10 А с погрешностью ±0,2%
    с датчиками тока ВФМ-ДТ-100А-П до 100 А с погрешностью ±0,2%
    с датчиками тока ВФМ-ДТ-40А до 40 А с погрешностью ±1,0%
    с датчиками тока ВФМ-ДТ-100А до 100 А с погрешностью ±1,0%
    с датчиками тока ВФМ-ДТ-500А до 500 А с погрешностью ±1,0%
    с датчиками тока ВФМ-ПР-1000А до 1000 А (3000 А*) с погрешностью ±3,0%
    Измерение силы постоянного тока при использовании датчиков тока ВФМ-ДПТ-100А до 100 А (600 А*) с погрешностью ±2,0%
    Измерение активной, реактивной и полной мощности до 2100 кВт/квар/кВА (в зависимости от датчиков тока)
    Измерение частоты напряжения переменного тока 45...65 Гц с погрешностью ±0,01 Гц;
    65...450 Гц*
    Связь с ПК USB-интерфейс
    Питание (при 50% яркости подсветки)  не менее 8 ч
    Масса прибора без принадлежностей, не более 1,2 кг
    Габариты прибора, не более   225 х 165 х 60 мм
    Дисплей сенсорный 5" экран, разрешение 800 х 480

    Примечание:
    *В указанных диапазонах погрешность не нормируется.

  • Комплект поставки ВФМ-4 Энергосбыт Pro

    № Наименование Фото Количество
    1 Вольтамперфазометр ВФМ-4 1

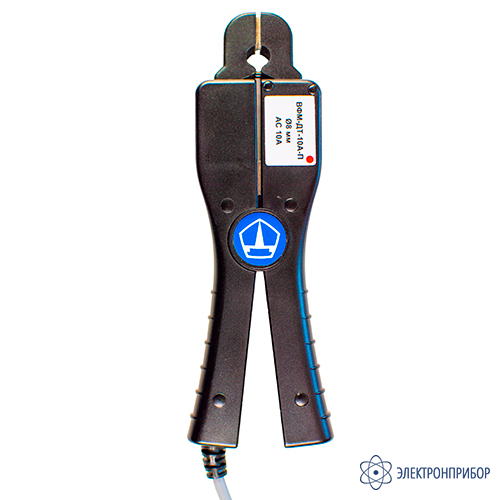

    3 Датчики для переменного тока до 10 А ВФМ-ДТ-10А-П 3

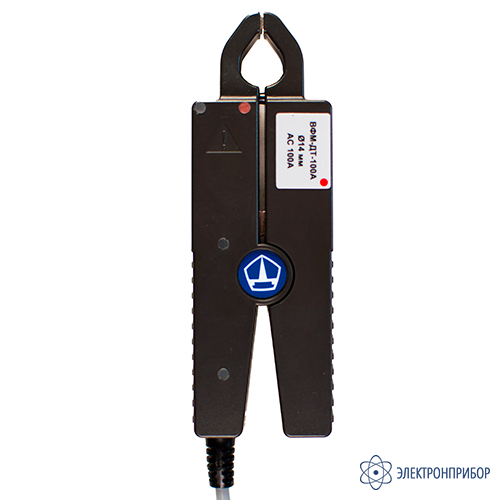

    4 Датчики для переменного тока до 100 А ВФМ-ДТ-100А 3

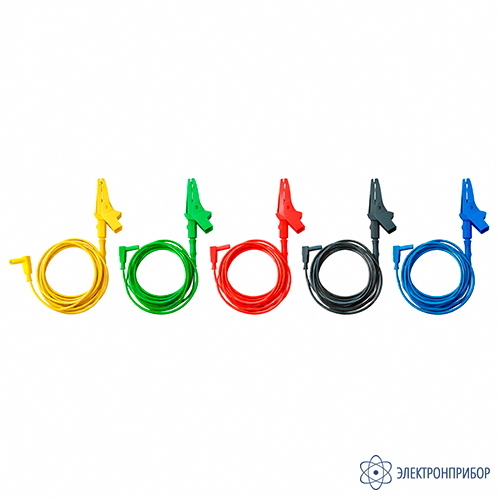

    7 Щупы типа "крокодил" с проводами для измерения напряжения 5

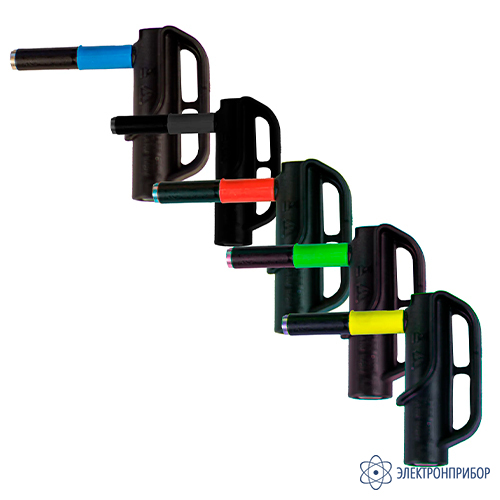

    8 Магнитные щупы 5

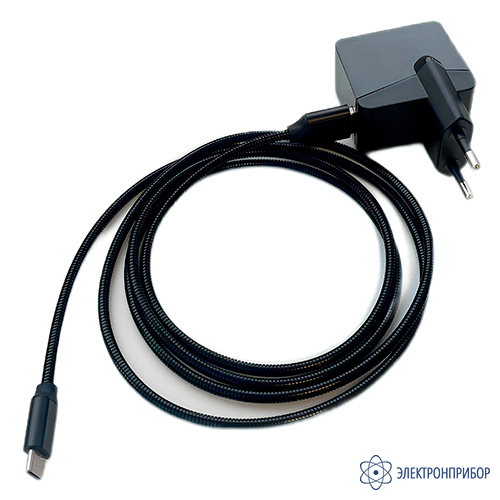

    11 Блок питания с USB 1
    12 Регистратор аварийных событий 1

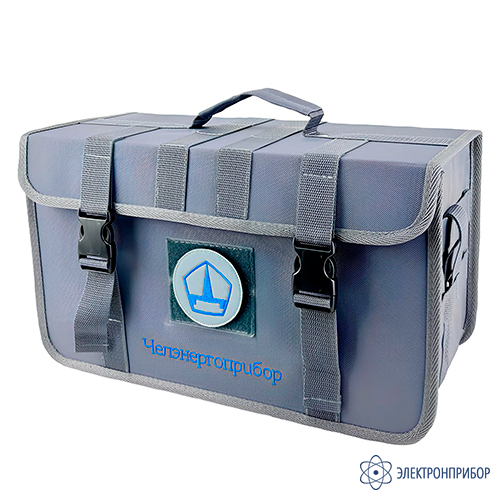

    13 Сумка для переноски 1
    14 Документация 1

  • Дополнительная комплектация ВФМ-4 Энергосбыт Pro
