Успех 3Д — кабелеискатель с функцией сохранения GPS/ГЛОНАСС координат
Код товара: 71577-
-
Гарантия
24 месяца
-
Производитель
-
Артикул
00-Б0001902
Сертификаты
Описание кабелеискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3Д:
Трассопоисковый приемник Успех 3Д в виде моноблока с большим ЖК дисплеем. Изображение трассы на экране прибора. Автоматический расчет и вывод на экран глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Назначение
кабелеискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3Д: - Поиск электрических кабелей под напряжением;
- Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей);
- Определение залегания подземных коммуникаций на глубине до 10 м;
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций;
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Рекомендуемые области применения кабелеискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3Д:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль.
Особенности приемника АП-019.3:

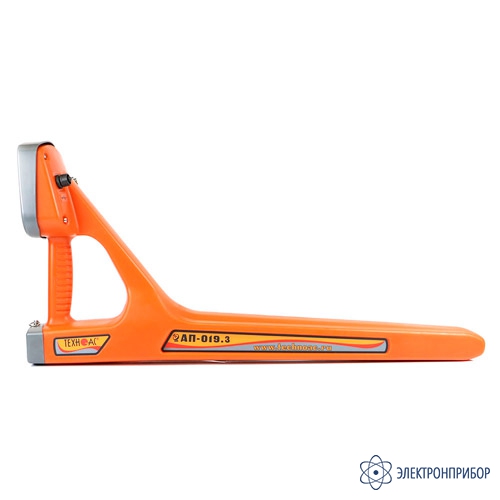

- Современный цифровой трассопоисковый приемник-моноблок АП-019.3;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Меню на двух языках (русский и английский);
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
Функциональные возможности приемника АП-019.3 в различных режимах работы:
Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
.jpg)
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
.jpg)
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram:
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit;
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher;4
- Оперативная память: 1 GB RAM;
- Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram:
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Программа UtilityLoc:
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit;
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher;
- Оперативная память: 1 GB RAM;
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
-
-
Технические характеристики кабелеискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3Д:
Параметр Значение Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц Диапазон частот «Широкая полоса» 0,04…8 кГц Частота фильтра в режиме «Зонд» 512 Гц Диапазон частот «Радио» 8…40 кГц Динамический диапазон входных сигналов 120 дБ Количество встроенных датчиков 4 Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) 5 мкА на расстоянии 1 м Объем памяти модуля GPS 2300 «точек» Подключаемые внешние датчики КИ-110 (105), НР-117, ДОДК-117, ДКИ-117 Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
Автоматическое или ручное (по выбору) - для режима «2-частоты»Определение глубины залегания трассы 0....10 м;
Автоматически в режиме «Трасса»;
По нажатию кнопки в режиме «Зонд»Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала 0,01....9,99 А;
Автоматически в режиме «Трасса»Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры 2D визуализация положения трассы относительно прибора, Глубина залегания трассы, Ток сигнала, Графики уровня сигнала, Сила сигнала, Параметры настройки и управления Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ;
- звуковая индикация нажатия кнопокИсточник питания 4…7 В:
- 4 элемента тип «С»;
- внешний аккумулятор (Power Bank - опция)Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов Автоматическое отключение питания при бездействии для экономии заряда После 30 минут Диапазон температур эксплуатации / хранения -20…+60 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,45 кг -

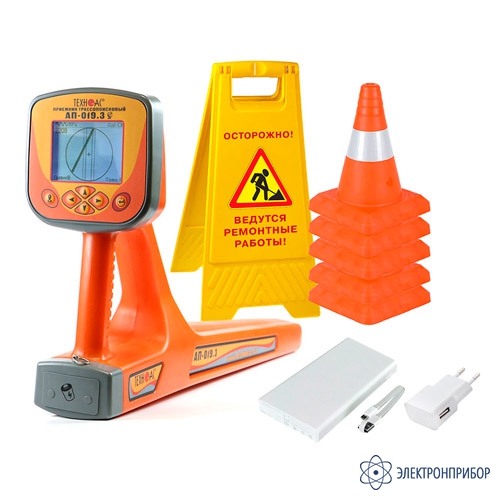

Комплект поставки Успех 3Д

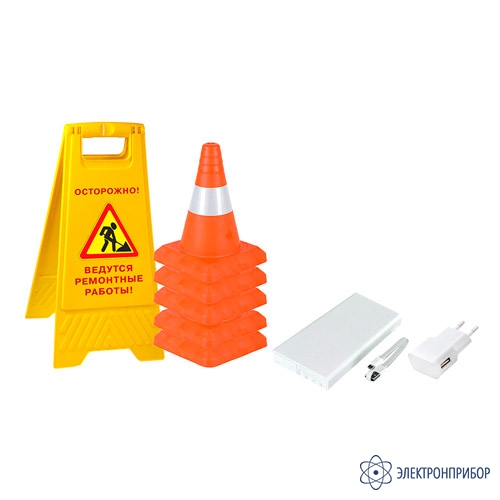

№ Наименование Количество 1 Трассопоисковый приемник АП-019.3 1 2 Батарейка типоразмер R14 алкалиновая 4 3 Кабель USB 2.0 AM-mini USB 1 м 1 4 Диск CD c программой 1 5 Пакет 25х30+4 ант. с липким слоем из ВП2-10-90 1 6 Пакет 14х22+4 ант. с липким слоем из ВП2-10-90 1 7 Power Bank, 10 000 mAh 1 8 Конус дорожный, высота 30 см 5 9 Аварийный знак "Люк открыт" или "Идут работы" 1 10 Сумка для приемника (чехол 53212) 1 11 Руководство по эксплуатации 3 12 Паспорт на комплект 1 -
Дополнительная комплектация Успех 3Д
-
КИ-110, клещи индукционные
25 254 — 60 030 ₽
Выбрать исполнение Добавить к сравнению5 вариантов исполнения -
МАГ-05, комплект малогабаритного автономного генератора
100 740 — 160 770 ₽
Выбрать исполнение Добавить к сравнению8 вариантов исполнения -
КИ-105, клещи индукционные
25 254 — 60 030 ₽
Выбрать исполнение Добавить к сравнению5 вариантов исполнения
-
-
Файлы для Успех 3Д
