LCI — система трассировки кабелей под напряжением
Код товара: 63002-
-
Гарантия
12 месяцев
-
Производитель
Назначение системы трассировки кабелей под напряжением LCI:
Система LCI используется для трассировки кабелей под напряжением в первичных и вторичных сетях. В системе используется двухчастотный метод, позволяющий избегать ошибок. Система LCI удобна в работе, безопасна для пользователя и высокорентабельна.
Особенности системы трассировки кабелей под напряжением LCI:
- Эффективный двухчастотный метод;
- Удобство установки и работы;
- Самый безопасный прибор на рынке;
- Работа с кабелем под напряжением;
- Цифровая обработка данных;
- Частоты обнаружения высокого разрешения;
- Применение на двух или трёх фазах.
Описание системы трассировки кабелей под напряжением LCI:

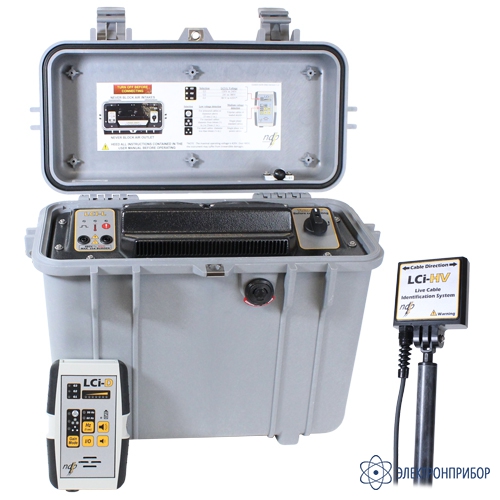

Система LCI состоит из двух основных частей:

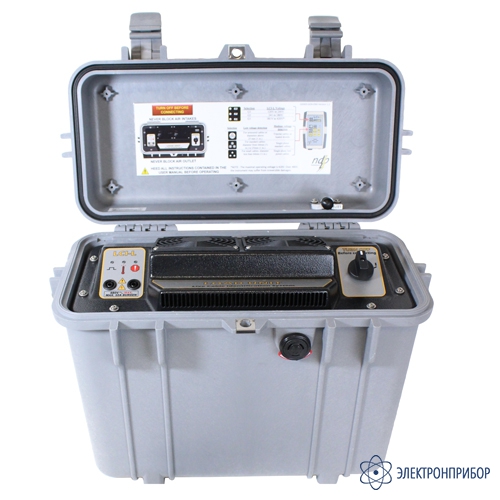

- Модуль нагрузки LCI-L: этот инструмент отводит электрический ток определённой частоты, что и регистрируется на другой стороне кабеля. Регистрация возможна даже в кабеле с большой нагрузкой. Модуль LCI-L можно подключить между фазой и нулём, но для достижения лучшего результата нужно подключать между фазами. Автоматический замер напряжения позволяет модулю LCI-L оптимизировать отвод тока;

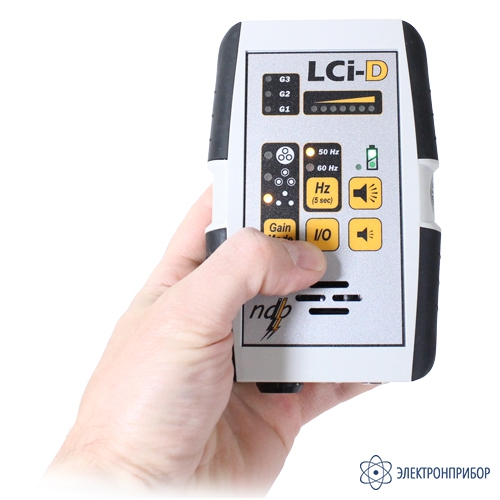

- Приёмник LCI-D: приёмник идентифицирует ток той частот, который был отведён модулем нагрузки. По большому счёту он представляет собой детектор тональных сигналов той частоты, которая задана модулем нагрузки LCI-L. Система определяет наличие или отсутствие частоты, заданной модулем LCI-L и тем самым идентифицирует кабель.

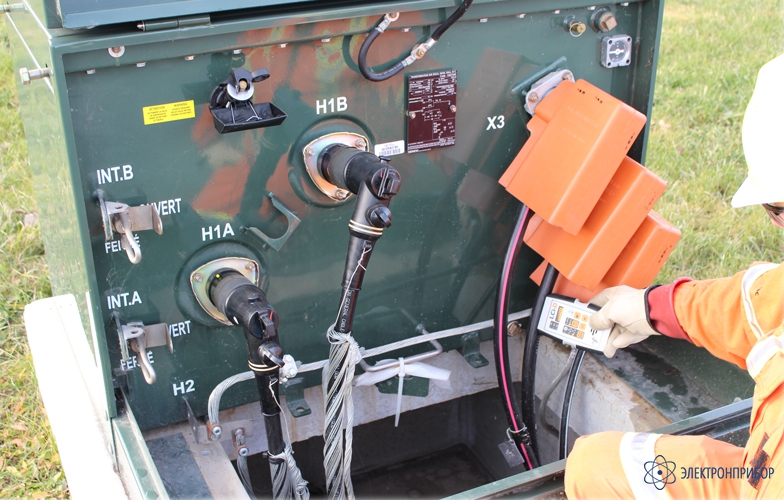

Низковольтные кабели. Модуль нагрузки LCI-L подключается ко вторичному контуру трансформатора (от 120 до 420 В, перемен.). Приёмник LCI-D применяется к изолированным низковольтным кабелям (от 120 до 420 В, перемен.) со стороны вторичного контура трансформатора. Приёмник обнаруживает сигнал от модуля нагрузки LCI-L тем самым идентифицируя нужный провод.

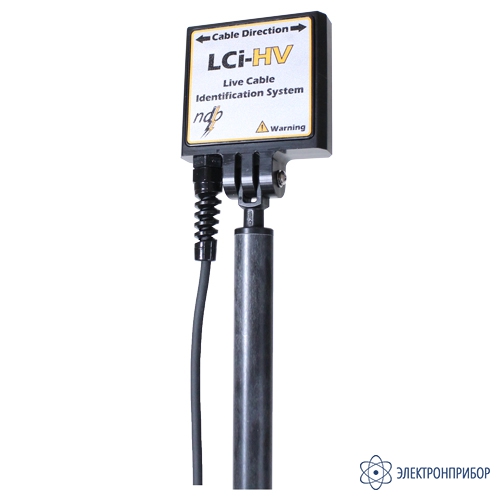

Высоковольтные кабели. Модуль нагрузки LCI-L подключается ко вторичному контуру трансформатора (от 120 до 420 В, перемен.). Для работы с высоковольтными кабелями приёмник LCI-D необходимо соединить с высоковольтным датчиком LCI-HV. Датчик LCI-HV используется для работы с кабелями до 25 кВ и позволяет проводить трассировку кабелей со стороны первичного контура трансформатора. Систему LCI можно использовать как в однофазных, так и трёхфазных сетях.
Особенности системы трассировки кабелей под напряжением LCI:
- Гораздо легче и удобнее, чем другое оборудование в данной категории;
- Ударопрочный, подходит для всех видов применения: на рабочем месте или в лаборатории ЖК-дисплей оснащен подсветкой, позволяющей работать в любых условиях;
- Низкий инжекционный ток для тех областей применения, где требуются небольшие измерительные контакты;
- Большой выбор вспомогательного оборудования для таких областей применения, как экзотермическая сварка (Cadweld®), измерения на очень малых поверхностях;
- Использует 4-точечный метод измерения;
- Автоматическая регулировка тока от 5 мА до 10 А;
- Автоматический механизм остановки прибора через 2 минуты с последующим переходом в режим ожидания;
- Автоматический механизм остановки системы подсветки через 30 секунд;
- ЖК-дисплей (жидкокристаллический дисплей) отображает результаты в виде букв, которые легко прочесть;
- К прибору прилагается набор стандартных соединительных кабелей с зажимами типа «крокодил».
-
-
Технические характеристики системы трассировки кабелей под напряжением LCI:
Параметр Значение Технические характеристики LCI-L Сила тока 8 A – 10 А макс. Длительность импульса 100 миллисек. Мощность (длительная) 16 - 96 Вт Повтор импульса Каждые 4 - 5 сек. в мин. Входное напряжение 120 - 420 В, перем., 50-60 Гц Рабочая температура -10 - 45 °C Температура хранения -20 - 45 °C Влажность максимально 85% при 40 °C, без конденсата Работа на высоте до 2000 м Работа на открытом воздухе возможно, не подвергая воздействию жидкостей Класс IP-защиты IP54 с закрытой крышкой, IP20 с открытой крышкой, IP32 с полуоткрытой крышкой Размеры 50.2 x 40.0 x 18.8 см Вес 6.3 кг Технические характеристики LCI-D Аккумуляторы литий-ионные, 3.7 В, пост., 900 миллиампер Зарядное устройство 12 В, пост., 1.5 А Энергопотребление 80 миллиампер Время работы 4 часов Время зарядки 5 часов Рабочая температура -10 °C - 45 °C Температура хранения -20 °C - 45°C Температура зарядки 0°C - 45°C Влажность максимально 85% при +40 °C, без конденсата Работа на высоте до 2000 м. Работа на открытом воздухе возможно, не подвергая воздействию жидкостей Класс IP-защиты IP54 Размеры 9.2 x 15 x 2.5 см -
Комплект поставки LCI
№ Наименование Количество 1 Модуль нагрузки LCI-L 1 2 Приёмник LCI-D 1 3 Зарядное устройство 1 4 Провода питания 1 5 Сертификат калибровки 1 6 Руководство пользователя 1 Дополнительная комплектация LCI
(Поставляется за отдельную плату)
№ Наименование 1 Высоковольтный датчик LCI-HV -
