Измерение скоростных, временных характеристик и характеристик хода

ПКВ/В3А — прибор контроля высоковольтных воздушных и элегазовых выключателей

Код товара: 20353
  • Назначение прибора контроля высоковольтных воздушных и элегазовых выключателей ПКВ/В3А:

    Прибор ПКВ/В3А предназначен для измерения и регистрации фактических временных характеристик воздушных и элегазовых выключателей всех типов и напряжений при их ремонте и проверке.

    Он позволяет производить измерение всех паспортных временных характеристик выключателей в циклах В, О, ВО и ОВО, мгновенных значений тока электромагнитов и сопротивлений реостатных датчиков положения поршня привода сопел.

    ПКВ/В3А полностью заменяет используемые в настоящее время шлейфовые осциллографы, избавляя персонал от необходимости настройки гальванометров, проявления фотобумаги и дальнейшей ручной обработки временных диаграмм. Большая точность измерения, вывод результатов в цифровой форме на дисплей и принтер позволяют исключить субъективные ошибки, повысить качество и в 3-5 раз сократить время контроля выключателей.

    Благодаря минимуму органов управления и автоматизации многих ручных операций прибор ПКВ/В3А прост в пользовании и не требует высокой квалификации персонала.

    ПКВ/В3А является прибором стационарного типа, размещаемым либо в передвижном вагончике вблизи контролируемого выключателя, либо на большом расстоянии, например в здании подстанции, и соединяемым с выключателем контрольным кабелем.

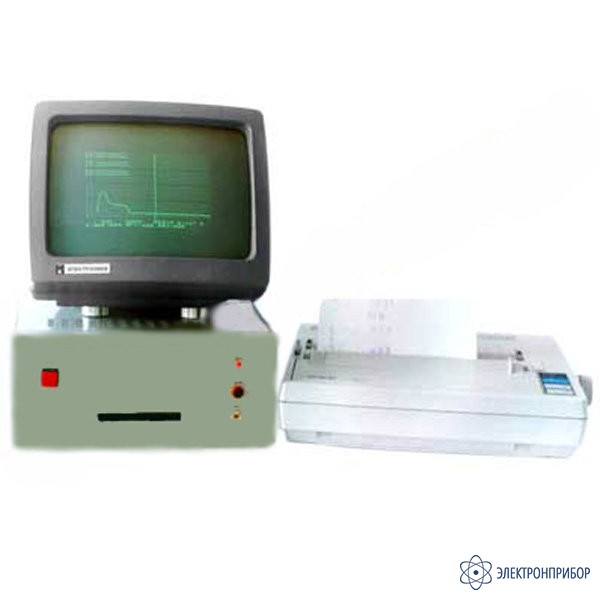

    В комплект прибора ПКВ/В3А входит измерительный блок, видеомонитор типа "Электроника МС 6105.01" и присоединительные шнуры. Дополнительно к нему подключается принтер для документирования результатов контроля выключателей.

  • Технические характеристики прибора ПКВ/В3А:

    Параметр Значение
    Число каналов контроля контактов 18
    Число каналов реостатных датчиков 2
    Число каналов измерения тока 1
    Число каналов запуска 2
    Диапазон измерения времени, с 0-1,5
    Погрешность измерения времени, с ± 0,001
    Диапазон измерения тока с шунтом 75 В, А 0-25
    Погрешность измерения тока, % < 1,5
    Масштаб по времени на экране и на распечатке, мс/дел 2
    Максимальная длина контрольного кабеля между выключателем и прибором, м 600
    Питание от сети переменного тока, В 220
    Масса прибора, кг 5
    Масса монитора, кг 7

    Устройство и работа прибора

    Прибор состоит из следующих блоков: микроЭВМ, двух идентичных каналов запуска, канала тока, восемнадцати каналов определения положения контактов, двух каналов измерения сопротивления реостатных датчиков выключателей серии ВНВ, блока регистров, блока тестирования, блока защиты от помех, пульта управления и источника питания. Входные цепи каналов запуска, тока и сеть 220В гальванически развязаны друг от друга и от общей шины прибора.

    На каналы запуска подается напряжение с обмоток электромагнитов включения-отключения, а внутренний шунт канала тока включается последовательно в их общую цепь. Каналы определения положения контактов соединяются с контролируемыми контактами выключателя. При контроле выключателей серии ВНВ реостатные датчики соединяются с входами каналов измерения сопротивления.

    Все входы и выходы прибора защищены от проникновения помех оптронной либо трансформаторной гальванической развязкой, LC и RC - фильтрами и ограничителями напряжения. Безопасная работа прибора без сбоев обеспечивается при высокочастотных помехах напряжением в несколько киловольт и до ста ампер тока.

    После включения питания прибора микроЭВМ автоматически переходит в режим самоконтроля. В этом режиме тестируется память, калибруются канал тока и каналы реостатных датчиков, проверяется работоспособность всех каналов определения положения контактов. Результат самоконтроля (исправен – неисправен), выводится на экран монитора.

    В режиме ожидания перед пуском выключателя прибор может выполнять функцию пробника для "прозвонки" цепей, что позволяет убедиться в исправности подводящих кабелей: при их размыкании или закорачивании на экране, соответственно, отображаются состояния проверяемых цепей.

    Началом измерений прибора является подача на обмотку одного из электромагнитов управляющего напряжения 220В при пуске выключателя. По этому сигналу микроЭВМ начинает опрос каналов. При опросе фиксируются текущие положения контактов, включая дребезг, текущие значения сопротивления реостатных датчиков и тока электромагнитов. После завершения регистрации процесса пуска выключателя микроЭВМ переходит в режим обработки. При этом анализируются положения контактов, устанавливается тип проведенного цикла, определяются моменты замыкания и размыкания контактов, а по ним уже рассчитываются характеристики, соответствующие рабочему циклу и типу выключателя.

    Вывод информации

    Результаты измерения и обработки выводятся на экран монитора в виде таблицы цифровых значений характеристик для данного цикла либо в графической форме в виде временных диаграмм контролируемых процессов.

    Вид выводимой информации выбирается клавишей ТАБЛИЦА-ГРАФИК. По временной диаграмме характеристики могут быть определены и вручную с помощью курсора - подвижной вертикальной линии. При передвижении курсора влево-вправо, с помощью клавиш "","" в нижней части экрана индицируется величина временного интервала от момента подачи управляющего напряжения на электромагнит до момента, соответствующего положению курсора, и значение тока во второй момент. Совмещение курсора с моментом переключения любого контакта сопровождается резким изменением яркости его условного изображения, что позволяет безошибочно фиксировать время замыкания (размыкания) и определять требуемые характеристики.

    В штатных ситуациях таблица характеристик позволяет значительно ускорить контроль выключателей. Ручное определение характеристик применяется значительно реже: для детального анализа сложного случая, для вычисления характеристик по другим алгоритмам и для дополнительной проверки автоматических вычислений.

    Для удобства пользования предусмотрено два значения масштаба по временной оси: обзорный - на всю длительность цикла и подробный - для просмотра процесса по кадрам.

    Из принтеров удобны в пользовании узкие принтеры фирмы ЕРSON типа LX-800 или LX-100. Для получения распечатки достаточно включить принтер и нажать кнопку ПЕЧАТЬ. Вначале печатается таблица автоматически вычисленных характеристик, а затем - временная диаграмма от момента пуска выключателя до конечного момента или до выбранного момента, если последующая часть диаграммы не представляет интереса.

    Пример распечатки в уменьшенном в 1,5 раза виде изображен ниже. Цикл отключения выключателя ВВ-500 занимает два кадра. Вертикальная линия в центре каждого кадра - курсор. По вертикальной оси расположено 18 диаграмм срабатывания контактов камер и отделителей ( левых и правых ) и одна диаграмма тока электромагнита. Замкнутое состояние контактов изображено непрерывной широкой линией.

    Для проведения нового измерения нажимается кнопка ИЗМЕРЕНИЕ. При этом предыдущие результаты сбрасываются, проводится самоконтроль прибора и на экране появляется надпись, приглашающая произвести пуск выключателя.

    Техническое обслуживание

    Каждый прибор в соответствии с законом Российской Федерации "Об обеспечении единства измерений" при выпуске подвергается метрологической калибровке. Эксплуатационная документация оформлена в соответствии с требованиями ГОСТа 27300-87 и содержит: техническое описание, инструкцию по эксплуатации, инструкцию по калибровке и формуляр. В формуляр заносятся результаты калибровки.

    На прибор дается один год гарантии для бесплатного ремонта при отказах по вине Изготовителя. Послегарантийное обслуживание выполняется по мере необходимости и заявкам пользователей.

    Приборы отгружаются потребителю упакованными в прочные ящики из многослойной фанеры с амортизирующими пенопластовыми вкладышами и влагозащитой, что позволяет перевозить их любым видом транспорта. Тару рекомендуется сохранять на случай возврата прибора в гарантийный ремонт. Вес прибора в таре равен 23 кг.

    Благодаря автоподстройке приборы не нуждаются ни в каких регулировках в процессе эксплуатации. Точность и стабильность измерения временных характеристик задана параметрами кварцевого резонатора, а измерения тока - параметрами прецизионного стабилитрона. Использованные эталоны имеют ничтожные временные и температурные дрейфы параметров, практически не влияющие на метрологические характеристики приборов.
