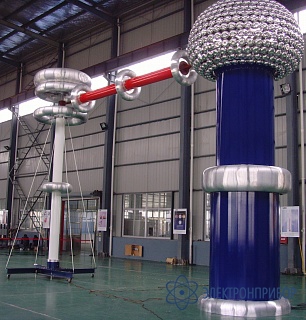

ИСПН-1500/2х375 — высоковольтная установка испытания изоляции приложенным напряжением переменной частоты

Код товара: 72149
  • Является модификацией ИСПН

    • Гарантия

      1 год

    Назначение высоковольтной установки испытания изоляции приложенным напряжением переменной частоты ИСПН:

    Испытательная система на переменном напряжении предназначена для заводских испытаний объектов со средней емкостью, для испытаний, требующих стабильного напряжения, даже в случаях изменения нагрузки в ходе испытаний (интенсивный коронный разряд, испытания во влажной и загрязненной среде), или в случаях индуктивного характера нагрузки (индуктивные трансформаторы напряжения). Возможность каскадного соединения нескольких таких трансформаторов с вертикальной компоновкой позволяет получать очень высокие напряжения при относительно небольшой занимаемой площади.

  • Технические характеристики высоковольтной установки испытания изоляции приложенным напряжением переменной частоты ИСПН-1500/2х375:

    Параметр Значение
    Условия эксплуатации
    Высота над уровнем моря ≤ 1000 метров
    Рабочая температура высоковольтных компонентов -5 °С ÷ +40°С
    Относительная влажность воздуха в основном зале < 90% (при 20°С, без конденсации)
    Максимальные суточные колебания температуры < 25°С
    Эксплуатация оборудования В помещении
    Фоновый частичный разряд ≤5 пКл
    Отсутствие токопроводящей пыли.
    Отсутствие угрозы пожароопасности и взрывоопасности.
    Не включать в случае утечки элегаза.
    Форма переменного напряжения питания должна быть синусоидальной с коэффициентом нелинейных искажений < 3%
    Должно быть обеспечено надежное заземление с сопротивлением цепи заземления < 0,5 Ом.
    Технические характеристики испытательной системы ИСПН-1500/2x375
    Конструктивное исполнение Изолирующий цилиндр стационарного типа
    Количество фаз Однофазный
    Номинальная частота 50 Гц
    Номинальная мощность 1500 кВА
    Номинальное напряжение 750 кВ
    Номинальный ток 2 А
    Коэффициент нелинейных искажений ≤3%
    Напряжение короткого замыкания ≤16%
    Допустимая токовая перегрузка При 120% Iном в течение 180 секунд
    Допустимое перенапряжение При 110% Uном в течение 60 секунд
    Уровень шума ≤65 дБ
    Нестабильность напряжения ≤±3%
    Коэффициент трансформации измерительной обмотки 2000:1
    Коэффициент диэлектрических потерь (tgδ) < 0,4%
    Режим работы При 100% Uном, Iном работа в течение 1 часа. 8 циклов в день. При 75% Uном, 50% Iном непрерывная работа . Температура перегрева обмоток трансформатора ≤65°C, температура перегрева масла ≤55°C
    Уровень частичных разрядов ˂10 пКл при 100% Uном, ˂5 пКл при 80% Uном
    Технические характеристики испытательного трансформатора ИТК-1500/375-I
    Конструктивное исполнение Изолирующий цилиндр стационарного типа
    Количество фаз Однофазный
    Номинальная частота 50 Гц
    Номинальное напряжение Низковольтная обмотка 3 кВ
    Высоковольтная обмотка 375 кВ
    Номинальная мощность Низковольтная обмотка 1500 кВА
    Высоковольтная обмотка 750 кВА
    Номинальный ток Низковольтная обмотка 500 А
    Высоковольтная обмотка 2 А
    Напряжение короткого замыкания ≤6%
    Коэффициент нелинейных искажений ≤±3%
    Коэффициент деления измерительной обмотки по напряжению 2000:1
    Допустимая токовая перегрузка При 120% Iном в течение 180 секунд
    Допустимое перенапряжение При 110% Uном в течение 60 секунд
    Уровень изоляции Низковольтный ввод 18 кВ/мин
    Коэффициент диэлектрических потерь (tgδ) < 0,4%
    Уровень частичных разрядов ˂10 пКл при 100% Uном, ˂5 пКл при 80% Uном
    Технические характеристики испытательного трансформатора ИТК-750/375-II
    Конструктивное исполнение Изолирующий цилиндр стационарного типа
    Количество фаз Однофазный
    Номинальная частота 50 Гц
    Номинальное напряжение Низковольтная обмотка 10 кВ
    Высоковольтная обмотка 500 кВ
    Обмотка возбуждения 10 кВ
    Номинальная мощность Низковольтная обмотка 1000 кВА
    Высоковольтная обмотка 500 кВА
    Обмотка возбуждения 500 кВА
    Номинальный ток Низковольтная обмотка 100 А
    Высоковольтная обмотка 1 А
    Обмотка возбуждения 50 А
    Напряжение короткого замыкания ≤6%
    Коэффициент нелинейных искажений ≤3%
    Коэффициент трансформации измерительной обмотки 3000:1
    Допустимая токовая перегрузка При 120% Iном в течение 180 секунд
    Допустимое перенапряжение При 110% Uном в течение 60 секунд
    Уровень изоляции Низковольтный ввод 18 кВ/ мин
    Коэффициент диэлектрических потерь (tgδ) < 0.4%
    Уровень частичных разрядов ˂10 пКл при 100% Uном, ˂5 пКл при 80% Uном
    Технические характеристики оконечного (третьего) каскада испытательного трансформатора ИТК-500/500-III
    Конструктивное исполнение Изолирующий цилиндр стационарного типа
    Количество фаз Однофазный
    Номинальная частота 50 Гц
    Номинальное напряжение Низковольтная обмотка 10 кВ
    Высоковольтная обмотка 500 кВ
    Номинальная мощность Низковольтная обмотка 500 кВА
    Высоковольтная обмотка 500 кВА
    Номинальный ток Низковольтная обмотка 50 А
    Высоковольтная обмотка 1 А
    Напряжение короткого замыкания ≤6%
    Коэффициент нелинейных искажений ≤3%
    Коэффициент трансформации обмотки по напряжению 3000:1
    Допустимая токовая перегрузка При 120% Iном в течение 180 секунд
    Допустимое перенапряжение При 110% Uном в течение 60 секунд
    Уровень изоляции Низковольтный ввод 18 кВ / мин
    Коэффициент диэлектрических потерь (tgδ) < 0.4%
    Уровень частичных разрядов ˂10 пКл при 100% Uном, ˂5 пКл при 80% Uном
    Технические характеристики регулятора напряжения РН-600/0,38/0～3
    Количество фаз Однофазный
    Номинальная частота 50 Гц
    Способ охлаждения Естественное масляное/естественное воздушное охлаждение
    Способ регулировки напряжения Сервоприводом
    Номинальная мощность 600 кВА
    Номинальное напряжение Входное напряжение 0,38 кВ
    Выходное напряжение 0~3 кВ
    Номинальный ток Входной ток 1578 А
    Выходной ток 200 А
    Коэффициент нелинейных искажений ≤3%
    Напряжение короткого замыкания ≤7%
    Начальное напряжение ≤2%
    Режим работы С трансформатором
    Технические характеристики емкостного делителя напряжения (также разделительного конденсатора) ДНУ-750/500
    Номинальная частота 50 Гц
    Номинальная емкость 500 пФ
    Номинальное напряжение 750 кВ
    Коэффициент деления 2000:1, 5000:1
    Коэффициент диэлектрических потерь (tgδ) < 0.3%
    Уровень частичных разрядов ˂2 пКл при 100% Uном
    Погрешность измерений ≤±1%
    Режим работы С трансформатором
    Технические характеристики демпфирующего резистора РД-750-2/5
    Номинальная частота 50 Гц
    Номинальное напряжение 750 кВ
    Номинальный ток 2 А
    Номинальное сопротивление 5 кОм
    Теплостойкость 135°С
    Уровень частичных разрядов ˂2 пКл при 100% Uном
    Режим работы С трансформатором
    Перегрев При 100% Iном непрерывная работа, температура перегрева ˂ 110°C
    Технические характеристики cилового фильтра помех ФПН-600/3
    Номинальное напряжение 3 кВ
    Номинальная мощность 600 кВА
    Номинальный ток 200A
    Номинальная частота 50 Гц
    Полоса подавления помех ≥40 дБ в частотном диапазоне 40 кГц～100 кГц;
    ≥ 60 дБ в частотном диапазоне 100 кГц～2 MГц
    Режим работы С трансформатором
    Технические характеристики быстродействующего устройства защиты от перенапряжения БУВ-2000
    Номинальное напряжение 3 кВ
    Максимальный промежуточный ток 2.5 кА
    Время задержки сигнала <100 мсек
    Время срабатывания защиты >200 мсек (регулируемое)
    Чувствительность 10-100% (регулируемая)
    Режим работы С трансформатором
    Технические характеристики распределительного шкафа первичных переключений ШРН-12
    Номинальная частота 50 Гц
    Номинальное напряжение 0,38 кВ
    Номинальный ток 2000 А
    Степень защиты IP 20
    Распределительный шкаф первичных переключений оборудован устройством повторного включения. Он представляет собой стандартный распределительный шкаф, соответствующий требованиям ГОСТ. Каркас и панели изготовлены из оцинкованной стали. В шкафу установлены вакуумный контактор, высоковольтные предохранители, трансформаторы напряжения, трансформаторы тока и другие устройства. Вакуумный контактор производства Siemens. Переключатель 1 и 2 автоматически переключаются.
    Технические характеристики высоковольтного распределительного шкафа вторичных переключений (выход регулятора) ШРН-28-1
    Номинальная частота 50 Гц
    Номинальное напряжение (переключатель 1) 10 кВ
    Номинальный ток (переключатель 1) 150 А
    Степень защиты IP 20
    Вакуумный контактор производства Siemens.
    Технические характеристики компенсирующего реактора РК-100/3
    Номинальная реактивная мощность 1000 квар
    Диапазон регулирования мощности 100 квар~1000 квар (8 отводов)
    Номинальное напряжение 3 кВ
    Номинальная частота 50 Гц
    Уровень шума <65 дБ (A)
    Температура перегрева ˂45 °C
    Режим работы С трансформатором
    Технические характеристики автоматической цифровой системы управления и измерения АСУ-2000 (автоматическая)
    Компьютер Промышленный
    ЦП Серии CPU
    Оперативная память 256 Мб
    Жесткий диск 40 Гб или конфигурация согласно требованиям заказчика
    Плата сбора данных С полной оптоэлектронной развязкой
    Трансформатор Разделительный
    Система защиты Есть
    Лазерный принтер НР с портами LPT и USB
    Шкаф Экранированный
    Память Резервная
    Разрешение АЦП 16 бит
    Время опроса АЦП ≤ 10 мкс
    Дискретность 100 кГц/с
    Время переключения каналов ≤ 5 мкс
    Общая системная погрешность ≤ 0,2%

  • Комплект поставки ИСПН-1500/2х375

    № Наименование Количество
    1 Испытательный трансформатор ИТК-1500/2x375 1
    2 Регулятор напряжения РН-600/0.38/0～3 1
    3 Емкостной делитель напряжения (также конденсатор связи) ДНУ-500/750 1
    4 Демпфирующий резистор РД-750-2/5 1
    5 Силовой фильтр помех ФПН-600/3 1
    6 Быстродействующее устройство защиты от перенапряжения БУВ-2000 1
    7 Распределительный шкаф первичных переключений ШРН-12 1
    8 Распределительный шкаф вторичных переключений ШРН-28-1 1
    9 Компенсирующий реактор РК-1000/3 1
    10 Автоматическая цифровая система управления и измерения АСУ-2000 1
    11 Высоковольтный кабель (10 метров) 1
    12 Основной кабель управления 1
    13 Измерительный и силовой кабель 1
