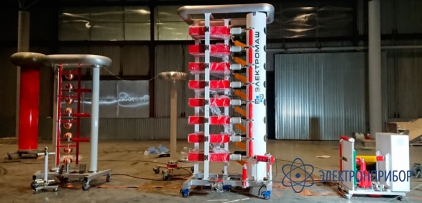

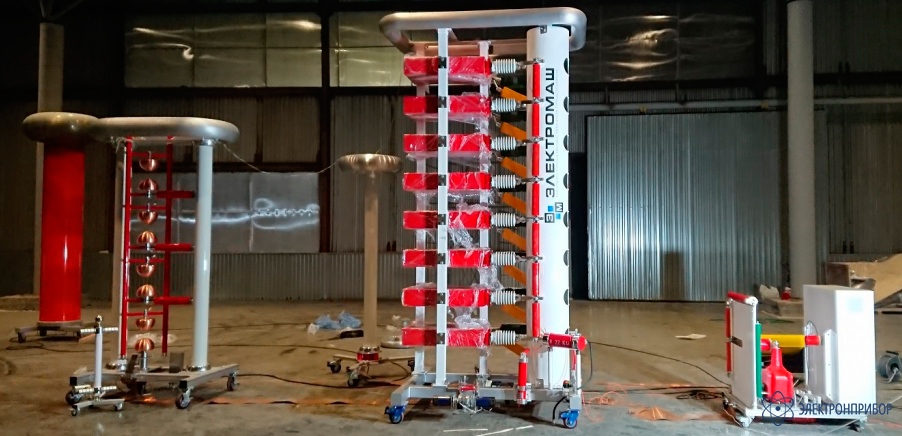

ГИН-800/80 — система испытания изоляции импульсным напряжением

Код товара: 71842
  • Является модификацией ГИН

    • Гарантия

      12 месяцев

    Назначение системы испытания изоляции импульсным напряжением ГИН-800/80:

    Система испытания импульсным напряжением ГИН-800/80 применяется для генерирования импульсных напряжений, имитирующих грозовые импульсы напряжения в соответствии со стандартами ГОСТ1516, МЭК.

    Автоматическая система управления АСУ-2001/ГИН обеспечивает возможности интеллектуального управления всеми основными функциями испытательной системы импульсного напряжения и надёжного контроля за ними. Автоматическая система управления АСУ-2001/ГИН обеспечивает полностью автоматический контроль за всеми значимыми параметрами испытательной системы импульсного напряжения, обеспечивает управление техническим состоянием: отображение информации о техническом состоянии на дисплее, имеет функцию проверки цепей аварийной защиты, анализа экспериментальных данных и записи информации в журнал истории событий.

    Особенности системы испытания изоляции импульсным напряжением ГИН-800/80:

    • Задание зарядного напряжения;
    • Автоматическая смена полярности зарядного напряжения;
    • Запуск в ручном и автоматическом режимах;
    • Кнопка аварийной остановки на пульте управления;
    • Ключ запуска пульта управления;
    • Система автоматического заземления после разряда;
    • Поддержка и обновление программного обеспечения.

  • Технические характеристики системы испытания изоляции импульсным напряжением ГИН-800/80:

    Параметр Значение
    Генератор импульсных напряжений ГИН-800/80
    Номинальное выходное напряжение полярности положительной 800 кВ
    Номинальное выходное напряжение полярности отрицательной 800 кВ
    Полная запасаемая энергия 80 кДж
    Номинальная импульсная емкость 0,25 мкФ
    Стандартный грозовой импульс согласно ГОСТ 1516 1,2±0,36/50±10 мкс
    Количество каскадов 8 штук
    Напряжения поджига от номинального выходного напряжения 10%
    Минимальная пауза между импульсами 60 с
    Эффективность установки на нагрузке 85%
    Эффективность установки на холостом ходу 90%
    Габариты 2000 х 1630 х 3770 мм
    Вес 1500 кг
    Зарядное устройство постоянного тока ЗУ120/0,22 кВ
    Нестабильность зарядного напряжения 1%
    Номинальная мощность 10 кВА
    Номинальный входной ток 45,4 А
    Номинальное входное напряжение 0,22 кВ
    Номинальный выходной ток 200 мА
    Номинальное выходное напряжение 120 кВ (постоянный ток)
    Коэффициент деления делителя напряжения 1000:1
    Точность деления 0,5%
    Режим работы <100%Uном Непрерывный
    Габариты 1510 х 1000 х 1416 мм
    Вес 200 кг
    Делитель напряжения ДН-800/400
    Номинальное напряжение при 50 Гц 290 кВ
    Емкость делителя 397,5 пФ
    Коэффициент деления 770:1
    Точность деления 1%
    Режим работы <100%Uном Непрерывный
    Габариты 1170 х 1120 х 2720 мм
    Вес 100 кг
    Автоматическая система управления АСУ2001/ГИН
    Питание 220 В (50Гц)
    Промышленный компьютер Тактовая частота ЦПУ 3 ГГц
    Оперативная память 4 Гб
    Операционная система Windows 7
    Плата ввода/вывода OMRON PLC
    АЦП OMRON PLC
    ЦАП OMRON PLC
    Погрешность АЦП 0,5% ( 16 бит)
    Количество измерительных каналов 4
    Габариты 1600 х 750 х 750 мм
    Вес 100 кг
    Условия эксплуатации
    Температура окружающего воздуха, ˚С От + 5 до + 35
    Относительная влажность воздуха при температуре + 25 ˚С, %, не более 80
    Атмосферное давление, мм ртутного столба От 630 до 800

  • Комплект поставки ГИН-800/80

    № Наименование Количество
    1 Генератор импульсных напряжений ГИН-800/80 1
    2 Зарядное устройство постоянного тока ЗУ-120/0,22 кВ 1
    3 Делитель напряжения ДН-800/400 c кабелями 1
    4 Автоматическая система управления АСУ-2001/ГИН 1
    5 Паспорт 1
    6 Руководство по эксплуатации 1
