Commeng CR IP-2002 — светодиодная панель белого цвета свечения
Код товара: 80689-
-
Гарантия
2 года
-
Производитель
Назначение светодиодной панели белого цвета свечения:
Светодиодные панели Commeng CR IP-2001, Commeng CR IP-2002, Commeng CR IP-2003 белого света используется для освещения рабочих поверхностей и внутренних объемов столов, передаточных шлюзов и окон, ламинарных боксов, технологического оборудования, а также для визуальной индикации в системах управления производственными процессами.
Предназначены для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений.
Питание панели осуществляется безопасным постоянным напряжением 24 В. Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций или с использованием стандартных монтажных коробок скрытой и наружной установки.
Соответствие светодиодной панели белого цвета свечения требованиям чистых помещений:
Commeng CR IP-2001, Commeng CR IP-2002, Commeng CR IP-2003 соответствуют требованиям следующих стандартов:
- ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами»;
- проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

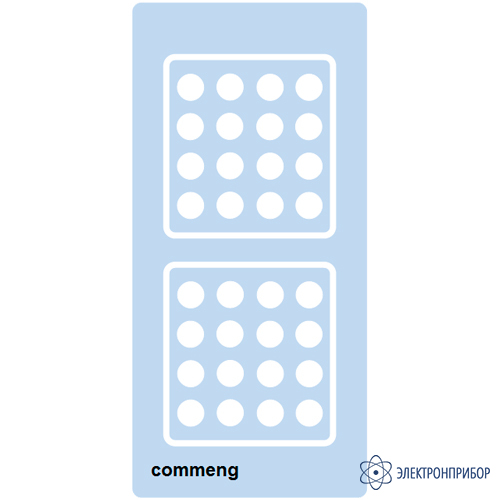

Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка (смотреть рисунок 1), имеющая следующие свойства:
- выполнена из химически стойкого инертного материала (полиэфирная пленка);
- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- не генерирует и не удерживает существенный электростатический заряд.
Конструкция светодиодной панели белого цвета свечения:

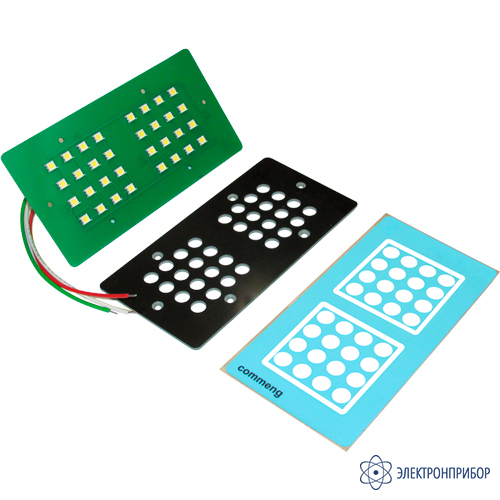

Панель состоит из трех частей (смотреть рисунок 2):
- плата подсветки, на которой смонтированы светодиоды и гибкие выводы;
- монтажная рамка, которая при монтаже накладывается на панель подсветки, и на которую наклеивается защитная пленка;
- защитная плёнка наклеивается в конце монтажа на монтажную рамку.
-
-
Технические характеристики светодиодной панели белого цвета свечения:
Параметр Commeng CR IP-2001 Commeng CR IP-2002 Commeng CR IP-2003 Электрические характеристики Рабочее напряжение постоянного тока 24 В± 10 % Мощность 3 Вт 6 Вт 9 Вт Цветовая температура 4100 К Световой поток 310 Лм 530 Лм 790 Лм Видимый телесный угол 120 град Характеристики защитной плёнки Химическая устойчивость, тестирование по DIN 42 115 к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 1013 Ω/sq
при 500 В постоянного токаУстойчивость к нажатиям > 5 миллионов нажатий Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 350 H/мм2 Максимальная температура использования Низкая влажность (<10 %RH) ≤ 85 °С
Высокая влажность (до 85 %RH) ≤ 60 °СМинимальная температура использования - 40 °С Конструктивные и эксплуатационные характеристики Габариты (Д х В х Ш), не более 82 х 82 х 3,2 мм 82 х 153 х 3,2 мм 82 х 224 х 3,2 мм Вес, не более 45 г 80 г 115 г Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1 Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) IP 64 Группа ответственности по СТП Commeng-001-2014 ГО-4 (ГО-3 по заказу) Срок службы, лет 5 -
Комплект поставки Commeng CR IP-2002
№ Наименование Количество 1 Плата подсветки 1 2 Монтажная рамка 1 3 Защитная пленка 1 4 Саморез 3x12 6 5 Винт М3х5 6 6 Спиртовая салфетка 1 7 Паспорт 1 -
