Commeng CR CS-1703 — панель управления для применения в чистых помещениях

Код товара: 53918
    • Гарантия

      12 месяцев

    • Производитель

      COMMENG

    Описание панели управления для применения в чистых помещениях Commeng CR CS-1703:

    Панель Commeng CR CS-1703 используется для подачи сигнала изменения состояния (включено / выключено) с помощью переключающихся сухих контактов и может быть использована для управления технологическим оборудованием, освещением, устройствами контроля доступа и т.п. «Сухие контакты» могут подключаться ко входу промышленного контроллера, в цепь включения силового реле или пускателя. Питание панели осуществляется безопасным напряжением 24 В постоянного тока.

    Панель управления предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров - где нормируется и контролируется уровень микро- и биозагрязнений.

    Предусматривается монтаж в стандартные монтажные коробки для скрытой проводки и накладного монтажа, а также в стеновые панели и на поверхности оборудования (шкафы, пульты управления).

    Соответствие требованиям чистых помещений:

    Commeng CR CS-1702 соответствует требованиям следующих стандартов:

    - ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».

    - Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

    Из всех частей выключателя с контролируемой средой чистого помещения контактирует только пленочная тастатура, имеющая следующие свойства:

    - Выполнена из химически стойкого инертного материала (полиэфирная пленка);

    - Не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;

    - Не генерирует и не удерживает существенный электростатический заряд.

    Электрические характеристики выключателя:

    Выключатель работает по принципу пускателя, при этом для включения и отключения нагрузки используется силовое электромеханическое реле, контакты которого установлены в разрыв цепи провода положительной полярности. Для управления силовым реле используется малогабаритное электромеханическое реле. Схема управления выключателя питается от того же источника питания, что и нагрузка

    Включение / отключение нагрузки производится с помощью кнопок ON и OFF, расположенных на пленочной тастатуре выключателя. Состояние выключателя индицируется светодиодами: зеленый – включен; красный – выключен. При отсутствии напряжения оба светодиода погашены.

    Следует обратить внимание на следующие особенности выключателя:

    - При кратковременных (менее 0,5-1 с) провалах напряжения сохраняет состояние «включено»;

    - При отключении напряжения независимо от своего предыдущего состояния будет находиться в состоянии «выключено».

    - Подключается к сети и нагрузке двумя проводами (+/-), но коммутируется только провод с напряжением положительной полярности.

    Конструкция и эксплуатационные характеристики:

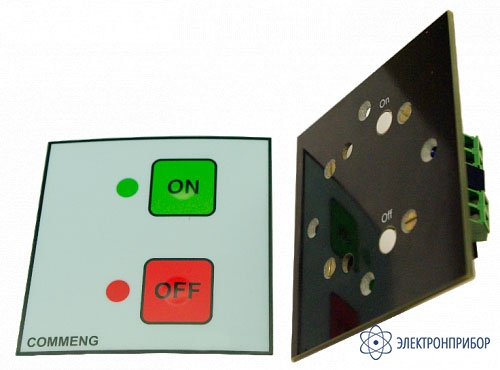

    Выключатель состоит из следующих частей:

    - Блок управления; содержит кнопки On/Off, схему управления, силовое реле;

    - Монтажная панель; предназначена для крепления к монтажной коробке (или плоской поверхности), к монтажной панели крепится так же блок управления;

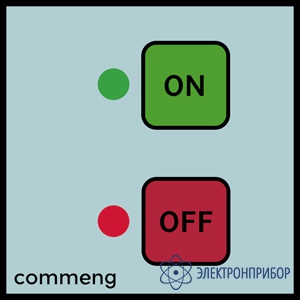

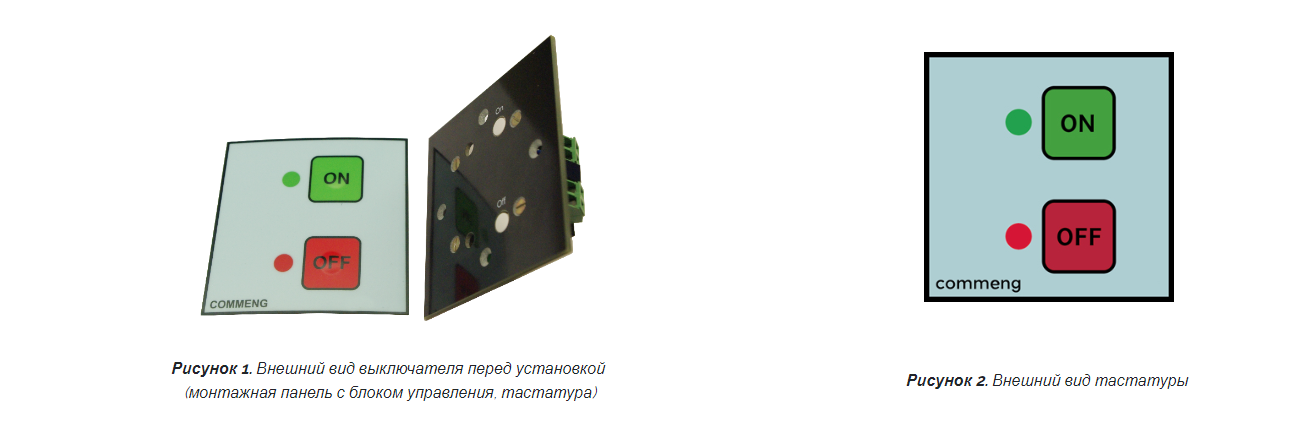

    - Пленочная тастатура (рис.2) наклеивается после монтажа выключателя на его монтажную панель, соответствует требованиям к чистым помещениям.

    Подключение к источнику питания и цепи управления:

    Предусматривается применение источника или сети постоянного тока с изолированной нейтралью и безопасным напряжением 24 Вольта. Выход источника питания должен быть защищен от перегрузки по току или же в разрыв положительного провода должен быть установлен автоматический выключатель с номинальным током не более 1 А.

    Подключение источника питания следует выполнять в соответствии с маркировкой, указанной на клеммах питания. Многожильные провода должны быть обжаты трубчатыми кабельными наконечниками.

    Подключение управляемого оборудования к «сухим контактам» производится через клеммную колодку у цепи управления, на которой подписаны наименования контактов (NO, C, NC).

    В состоянии «выключено» (OFF) сухие контакты C-NC замкнуты, C-NO разомкнуты.

    В состоянии «включено» (ON) сухие контакты C-NC разомкнуты, C-NO замкнуты.

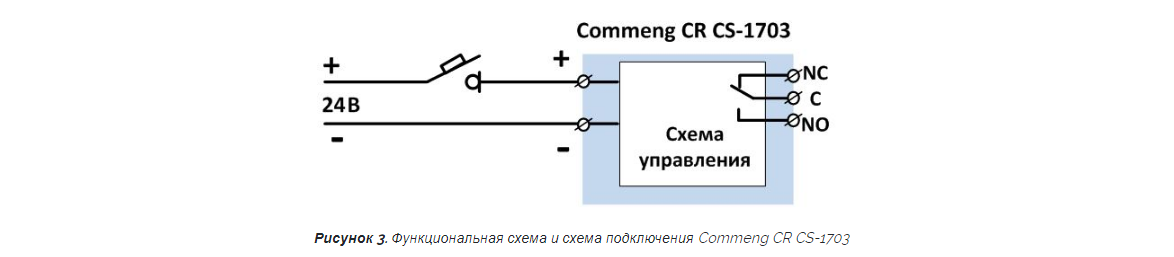

    Функциональная схема и схема подключения Commeng CR CS-1703 показана на рис.3.

    Монтаж выключателя в коробку для внутренней установки:

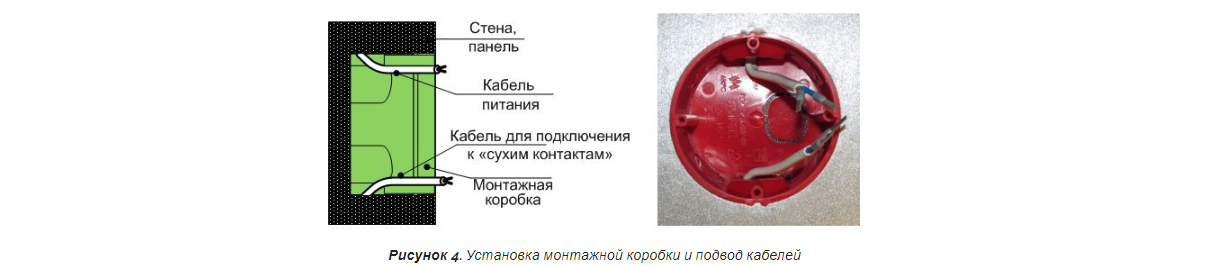

    В стену или стеновую панель устанавливается монтажная коробка, в нее вводятся электрический кабель от источника питания и двух- или трехпроводный кабель управления, подключаемый к «сухим контактам». (см.рис.4). При монтаже в стеновые панели или на поверхность оборудования (например, стенку шкафа) возможно вместо установки коробки выполнить в ней отверстие, размерами чуть больше блока управления и два отверстия с резьбой M3 (или установленными гайками-заклепками) для крепления монтажной панели выключателя.

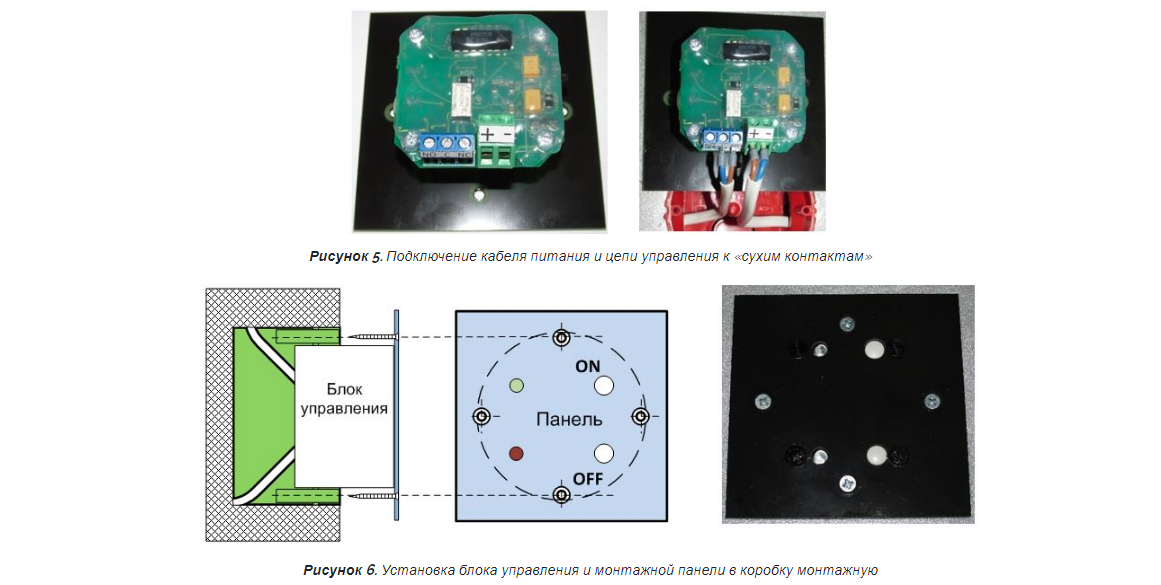

    Электрические провода подключаются к блоку управления (см.рис.5) в соответствии с указанной маркировкой (питание и «сухие контакты»). После этого монтажная панель с блоком управления устанавливаются в монтажную коробку(см.рис. 6). Рекомендуется проверить работу панели при поданном напряжении до наклейки тастатуры.

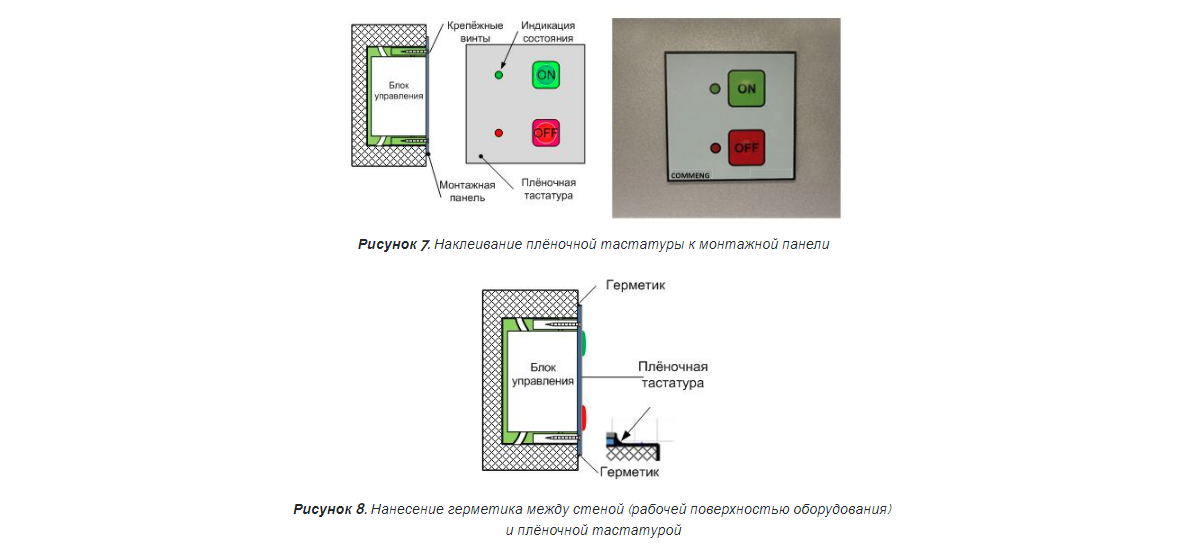

    После крепления монтажной панели ее поверхность необходимо обезжирить и очистить с помощью спиртовой салфетки, входящей в комплект поставки. С тыльной стороны плёночной тастатуры снимается защитный слой, тастатура приклеивается к монтажной панели. Стык между стеной (рабочей поверхностью оборудования) и монтаж-ной панелью с приклеенной плёночной тастатурой обрабатывается герметиком (рис.7,8).

    Монтаж выключателя в коробку для наружной установки:

    На стену или панель оборудования устанавливается монтажная коробка, в нее вводятся кабели от источника питания и от управляемого оборудования. (см.рис.9).

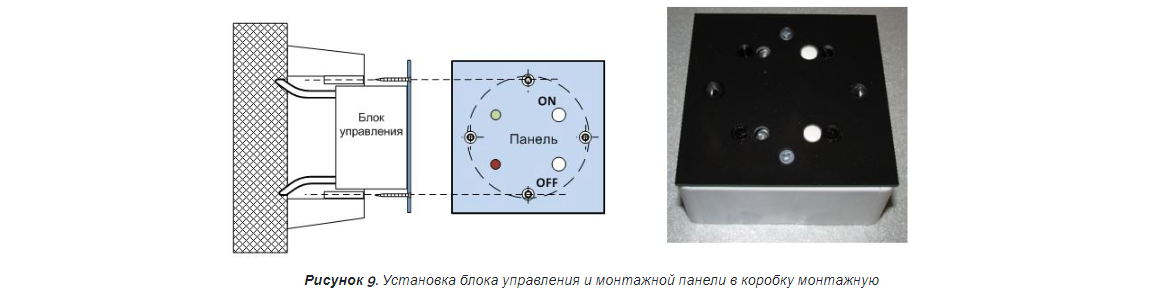

    Кабели подключаются к клеммам в соответствии с указанной маркировкой). После этого монтажная панель с блоком управления устанавливаются в монтажную коробку (см. рис. 10). Рекомендуется проверить работу панели при поданном питании до наклейки тастатуры.

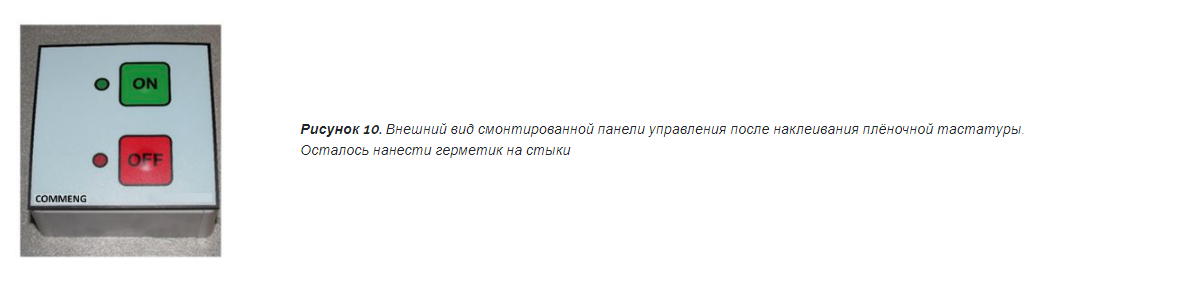

    С тыльной стороны плёночной тастатуры снимается защитный слой, тастатура приклеивается к монтажной панели (см.рис.10. Стыки между стеной (рабочей поверхностью оборудования) и монтажной коробкой, между монтажной коробкой и панелью с приклеенной плёночной тастатурой обрабатывается герметиком.

    Указания по эксплуатации:

    В ходе монтажа и эксплуатации выключателя должны выполняться требования

    «Правил по охране труда при эксплуатации электроустановок» и «Правил технической эксплуатации электроустановок потребителей».

    Ремонт вышедшего из строя выключателя может осуществляться только предприятием-изготовителем. После демонтажа исправного выключателя при новой установке не следует использовать во второй раз снятую тастатуру, а рекомендуется заказать новую у производителя.

    При очистке и дезинфекции поверхности пленочной тастатуры нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те моющие и дезинфицирующие средства, которые применяются в данном чистом помещении (подробнее см. табл.1, п.1.1).

  • Технические характеристики панели управления для применения в чистых помещениях Commeng CR CS-1703:

    Параметр Значение
    Химическая устойчивость, тестирование по DIN 42 115 к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам.
    Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 10 13 Ω/sq При 500 В постоянного тока
    Устойчивость к нажатиям > 5 миллионов нажатий
    Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 350 H/мм2
    Максимальная температура использования Низкая влажность (<10%RH) ≤ 85°С Высокая влажность (до 85%RH) ≤ 60°С
    Минимальная температура использования - 40°С
    Параметр Значение
    Рабочее напряжение постоянного тока, Вольт 24±10%
    Потребляемая мощность в режиме «включено», не более 1,3 Ватт
    Потребляемая мощность, в режиме «выключено», не более 0,25 Ватт
    Коммутируемый ток, не более 10 Ампер
    Номинальный ток автоматического выключателя, не более 10 Ампер
    Задержка отключения при провале напряжения 0,5 - 1,0 сек
    Сечение подключаемых проводов (медная жила) 0­,75 - 1,5 мм²
    Габаритные размеры, мм 84х84х34
    Вес, не более, г 100
    Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1
    Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) IP 64
    Группа ответственности по СТП Commeng-001-2014 ГО-4 (ГО-3 по заказу)
    Срок службы, лет 5
  • Комплект поставки Commeng CR CS-1703

    Наименование Количество
    1 Панель управления Commeng CR CS-1703 (монтажная панель и блок управления в сборе) 1
    2 Пленочная тастатура 1
    3 Спиртовая салфетка 1
    4 Саморез для крепления 4
    5 Паспорт 1
