Commeng CR IP-1903 — светодиодная сигнальная панель для применения в чистых помещениях

Код товара: 53943
    • Гарантия

      12 месяцев

    • Производитель

      COMMENG

    Назначение светодиодной сигнальной панели для применения в чистых помещениях Commeng CR IP-1903:

    Трехцветная светодиодная сигнальная панель Commeng CR IP-1903 с поверхностью 36х120 мм используется для визуальной сигнализации в системах управления шлюзами, передаточными окнами, дверьми, а также производственными процессами.

    Предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений.

    Питание панели осуществляется безопасным постоянным напряжением 24 В или 12 В (по специальному заказу). Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.

    Соответствие требованиям чистых помещений:

    Commeng CR IP-1903 соответствует требованиям следующих стандартов:

    - ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды. Часть 1. Классификация чистых помещений и чистых зон по концентрации загрязнений частицами».

    - Проекту стандарта ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”- «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

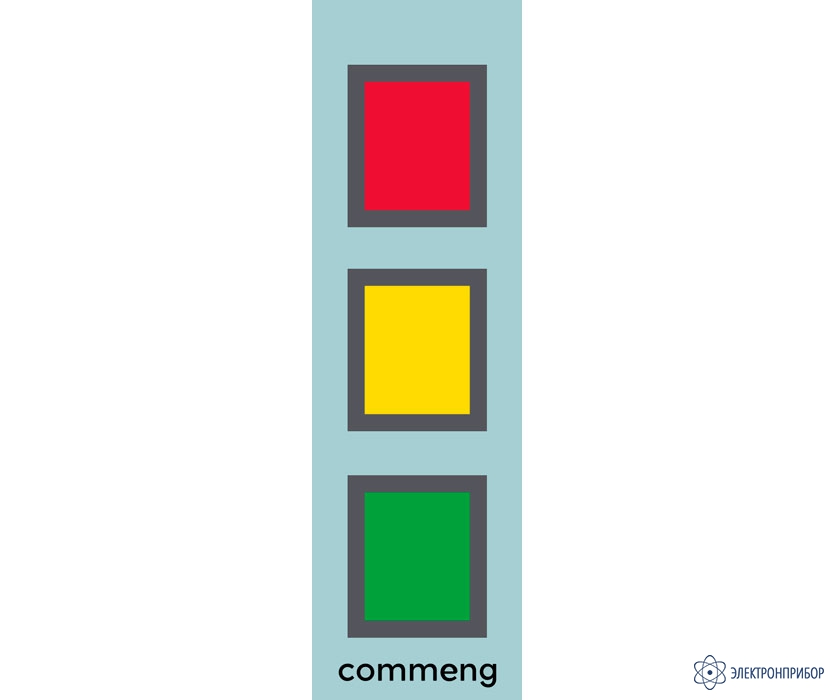

    Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка (рис.1), имеющая следующие свойства:

    - выполнена из химически стойкого инертного материала (полиэфирная пленка);

    - не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание

    частиц и химических загрязнений или развитие микробиологических загрязнений;

    - не генерирует и не удерживает существенный электростатический заряд.

    Электрические характеристики:

    Для подключения платы подсветки к цепи питания 24 В используются гибкие проводники, назначение которых используются проводники, назначение которых определяется цветом: белый – общий, -24 В; красный – включение красного сигнала, +24В; желтый – включение желтого сигнала, +24В;

    зеленый – включение зеленого сигнала, +24В;

    В общий провод включен диод для защиты от ошибочного подключения полярности.

    Конструкция и эксплуатационные характеристики:

    Сигнальная панель состоит из трех частей:

    - плата подсветки, на которой смонтированы светодиоды и гибкие выводы;

    - монтажная рамка, которая при монтаже накладывается на панель подсветки, и на которую наклеивается защитная пленка;

    - защитная плёнка наклеивается в конце монтажа на монтажную рамку.

    Монтаж панели:

    Перед началом монтажа следует изучить настоящее описание.

    После выбора места и ориентации (вертикальная или горизонтальная) для установки панели произвести разметку центров отверстий. Для этого удобно использовать отверстия в монтажной рамке (рис.3), приложив к месту установки панели.

    Для крепления на саморезы сделать 4 отверстия диаметром 1,5-2 мм в зависимости от материала поверхности или 4 отверстия с резьбой М3 для крепления на винты.

    Для проводов выполнить отверстие диаметром не менее 7 мм.

    Гибкие многожильные выводы соединить с проводами питания: белый (общий) -24В; зеленый, желтый и красный с проводами, при подаче на которые +24 В должен загореться зеленый, желтый или красный сигналы соответственно.

    При монтаже на поверхность, когда провода выводятся через отверстие в ней, соединение выполняется скруткой или пайкой и потом изолируется.

    В том случае, если имеется доступ к обратной стороне поверхности, на которой установлена панель, рекомендуется использовать соединители

    Просунуть провода в отверстие, наложить монтажную рамку на плату подсветки и прикрепить их саморезами или винтами. При этом следует обратить внимание на ориентацию панели подсветки: светодиоды, подключенные к красному проводу, маркированы цифрой 1, к желтому проводу – цифрой 2, к зеленому проводу – цифрой 3.

    В том случае, если в помещении не закончены монтажные работы, создающие пыль и грязь, рекомендуется наклеить на монтажную рамку малярную ленту с липким слоем, а наклейку защитной пленки и нанесение герметика на стыки провести позже.

    Перед наклейкой защитной пленки рекомендуется проверить работу панели подсветки, подавая напряжение в цепь питания зеленого и красного сигнала.

    Очистить поверхность монтажной рамки от загрязнений с помощью спиртовой салфетки, удалить с защитной пленки слой бумаги и наклеить защитную пленку на монтажную рамку.

    Наклеить малярную ленту вдоль краев установленной индикаторной панели, нанести на стыки с поверхностью герметик, убрать излишки, выровнять шпателем.

    Удалить малярную ленту. После окончания полимеризации герметика смонтированная сигнальная панель будет готова к эксплуатации.

    Указания по эксплуатации:

    Ремонт вышедшей из строя панели может осуществляться только квалифицирован-ными специалистами в области электроники. После демонтажа панели при новой его установке не следует использовать во второй раз защитную плёнку, а рекомендуется заказать новую у производителя.

    При очистке и дезинфекции поверхности защитной плёнки нельзя применять абразивные материалы, жесткие губки и т.п. Могут быть использованы те моющие и дезинфицирующие средства, которые применяются в данном чистом помещении.

  • Технические характеристики светодиодной сигнальной панели для применения в чистых помещениях Commeng CR IP-1903:

    Параметр Значение
    Химическая устойчивость, тестирование по DIN 42 115 к алкоголю, слабым кислотам, слабым щелочам, кетонам, сложным эфирам, гидрокарбонатам, поверхностно-активным веществам, бытовым чистящим средствам.
    Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 1013 Ω/sq При 500 В постоянного тока
    Устойчивость к нажатиям > 5 миллионов нажатий
    Сопротивление раздиранию (износостойкость) тестирование по ASTM D882 350 H/мм2
    Максимальная температура использования Низкая влажность (<10%RH) ≤ 85°С Высокая влажность (до 85%RH) ≤ 60°С
    Минимальная температура использования - 40°С
    Рабочее напряжение постоянного тока, стандартное исполнение 24 ± 10% Вольт
    Рабочее напряжение постоянного тока, исполнение под заказ 12 ± 10% Вольт
    Потребляемая мощность (на сигнал одного цвета), не более, 1,1 Ватт
    Габаритные размеры, в собранном состоянии, мм 36х120х3,2
    Вес, не более, г 70
    Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1
    Степень защиты оболочки (код IP) по ГОСТ 14254-96(IEC 60529) IP 64
    Группа ответственности по СТП Commeng-001-2014 ГО-4 (ГО-3 по заказу)
    Срок службы, лет 5
  • Комплект поставки Commeng CR IP-1903

    Наименование Количество
    1 Плата подсветки 1
    2 Монтажная рамка 1
    3 Защитная пленка 1
    4 Крепеж (4 самореза, 4 винта М3) 1
    5 Спиртовая салфетка 1
    6 Паспорт 1
