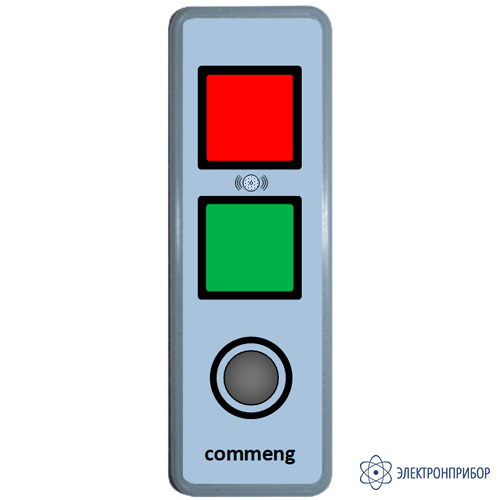

Commeng CR IP-2501 — сигнальная панель для применения в чистых помещениях
Код товара: 85370-
-
Гарантия
2 года
-
Производитель
Назначение сигнальной панели для применения в чистых помещениях Commeng CR IP-2501:
Сигнальная панель Commeng CR IP-2501 используется в системах управления шлюзами, передаточными окнами, технологическим оборудованием для:
- визуальной (красный/зеленый сигнал) индикации состояния;
- звукового оповещения об открытии двери шлюза, передаточного окна или режиме работы оборудования;
- подачи управляющего сигнала (нажатием кнопки).
Предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений.
Варианты исполнения сигнальной панели для применения в чистых помещениях Commeng CR IP-2501:
Питание панели Commeng CR IP-2501 осуществляется безопасным постоянным напряжением 24 или 12 Вольт. Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.
- Commeng CR IP-2501-12 — сигнальная панель, напряжение питания 12 В;
- Commeng CR IP-2501-24 — сигнальная панель, напряжение питания 24 В.
Во избежание ошибок, в проектной и конкурсной документации, при закупке следует указывать точное название устройства и наименование производителя.
Запасная защитная пленка в комплект поставки не входит и заказывается отдельно — защитная пленка PF IP-2501. Рекомендуемое количество - 1 штука на 10 сигнальных панелей.
В отличие от других устройств серии Commeng CR, защитная пленка панели Commeng CR IP-2501 имеет отверстие диаметром 0,5 мм, которое предназначено для излучения звука от генератора. Из-за этого снижена степень защиты оболочки, что может привести к выходу из строя панели из-за воздействия химически агрессивных веществ. В связи с этим при проведении очистки и дезинфекции следует соблюдать определенные требования.
Описание сигнальной панели для применения в чистых помещениях Commeng CR IP-2501:
Соответствие требованиям чистых помещений
Commeng CR IP-2501 соответствует требованиям стандарта ГОСТ Р ИСО 14644-14-2023 «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц» (ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”).

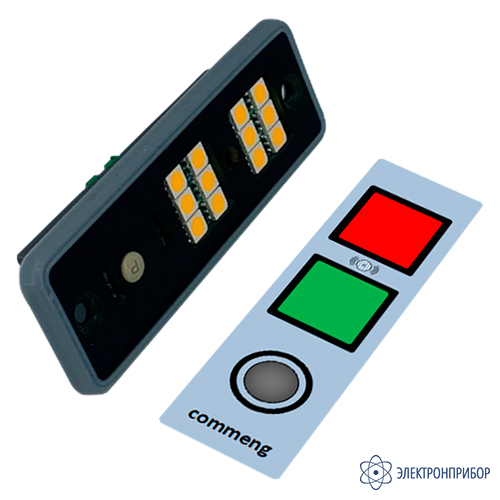

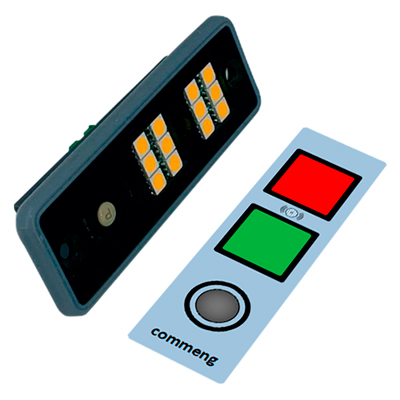

Рис.1. Сигнальная панель (блок электроники, силиконовая рамка), защитная плёнка.
Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка и силиконовая рамка, имеющие следующие свойства:
Защитная плёнка:
- выполнена из химически стойкого инертного материала (полиэфирная пленка);
- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- не генерирует и не удерживает существенный электростатический заряд.
Силиконовая рамка:
- выполнена из материала устойчивого к влиянию атмосферы, перепадам температур, не разрушается при механических и термических воздействиях;
- имеет высокую химическую стойкость, допускает частую очистку и дезинфекцию;
- не генерирует и не удерживает существенный электростатический заряд.
Электрические характеристики
Выпускаются две разновидности панели – на номинальные напряжения питания 12 и 24 Вольт. Функциональная схема панели с контактами для подключения приведена на Рис.2.

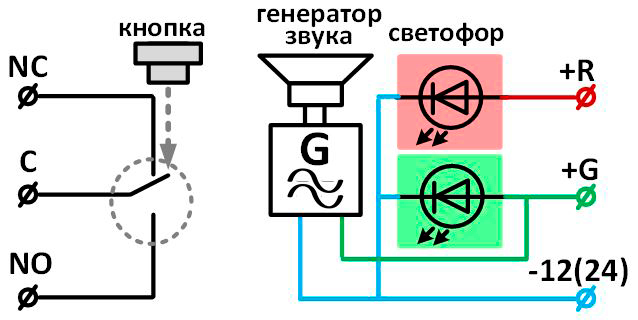

Рис.2. Функциональная схема панели
Работа сигнальное панели понятна из функциональной схемы. При нажатии на кнопку контакты C-NO замыкаются, C-NC размыкаются, подавая запрос в систему управления (например, на открытие двери). При подаче плюса питания на контакт +R горит красный сигнал светофора, при подаче плюса на контакт +G – зеленый сигнал, одновременно включается генератор звука.
Конструкция и эксплуатационные характеристики
Вид блока электроники сзади показан на Рис.3, габаритный чертеж – на Рис.4. Для подключения к устройству управления используются клеммные колодки.

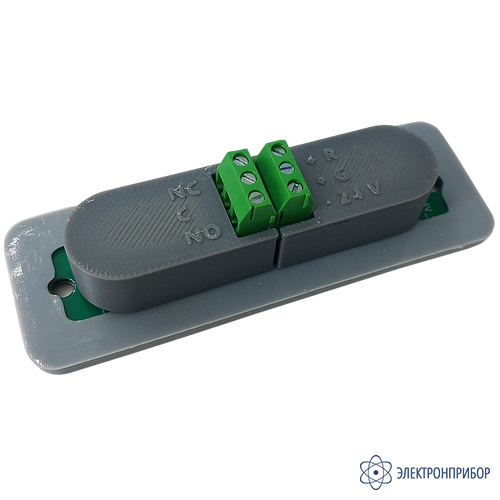

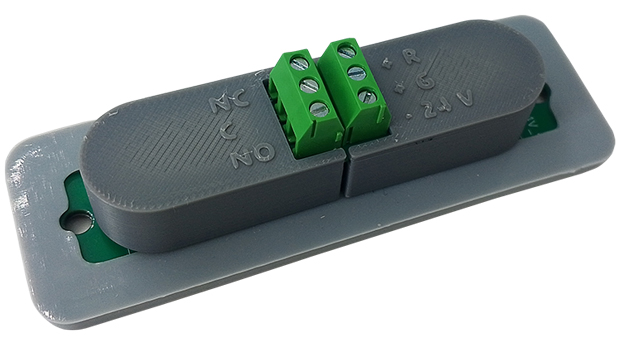

Рис.3. Сигнальная панель Commeng CR IP-2501. Вид сзади. Видна маркировка контактов на крышке и одно из отверстий для монтажа

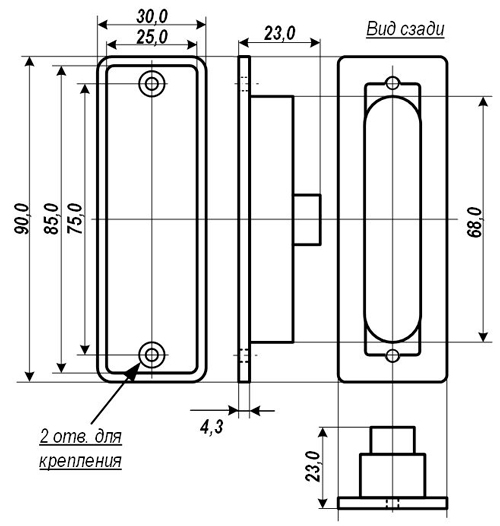

Рис.4. Габаритные и установочные размеры
-
-
Технические характеристики сигнальной панели для применения в чистых помещениях Commeng CR IP-2501:
Параметр Значение Commeng CR IP-2501-12 Commeng CR IP-2501-24 Рабочее напряжение постоянного тока 12 В ± 10% 24 В ± 10% Потребляемая мощность (на сигнал одного цвета), не более 1,1 Вт Частота генератора звука 2,4 кГц Конструктивные и эксплуатационные характеристики Габаритные размеры, не более 31 х 91 х 23 мм Вес, не более 30 г Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1 Степень защиты оболочки (код IP) по ГОСТ 14254-96 (IEC 60529) IP 52 Сечение подключаемых проводников 0,5 – 1,0 мм2 Количество нажатий кнопки, не менее 30000 Срок службы, лет 5 Характеристики защитной плёнки Химическая устойчивость, тестирование по DIN 42 115 К спиртам, слабым кислотам и щелочам, кетонам, сложным эфирам, поверхностно-активным веществам, пероксидам (перекиси водорода) Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 1013 Ом/см2 при 500 В постоянного тока Устойчивость к нажатиям > 5 миллионов нажатий Износостойкость тестирование по ASTM D882 350 H/мм2 Шероховатость Ra 1,6 + 0,2 мкм Максимальная температура использования Низкая влажность (<10%RH) ≤ 85°С
Высокая влажность (до 85%RH) ≤ 60°СМинимальная температура использования - 40°С -
Комплект поставки Commeng CR IP-2501
№ Наименование Количество 1 Сигнальная панель Commeng CR IP-2501 в выбранном исполнении 1 2 Защитная пленка 1 3 Спиртовая салфетка 1 4 Винт M3х16 (с полной резьбой, потайной головкой, гальваническое покрытие – цинк; ГОСТ 17475-80 или DIN 965) 2 5 Винт самонарезающий 2,9х16 (с полной резьбой, потайной головкой, гальваническое покрытие – цинк; ГОСТ 11652-80 или DIN 7982) 2 6 Шаблон для разметки 1 -
