Commeng CR CS-2601 — панель управления для применения в чистых помещениях
Код товара: 85356-
-
Гарантия
2 года
-
Производитель
Назначение панели управления для применения в чистых помещениях Commeng CR CS-2601:
Панель Commeng CR CS-2601 используется для подачи сигнала включить/ выключить на управляемое реле (программируемое реле, реле времени, бистабильное реле), сигнала или питания на управляемое оборудование.
Предназначена для применения в чистых помещениях предприятий микроэлектроники, точной механики и оптики, фармацевтической и микробиологической промышленности, операционных медицинских учреждений, лабораториях научно-исследовательских центров – где нормируется и контролируется уровень микро- и биозагрязнений. Монтаж осуществляется на плоские поверхности стеновых панелей, оборудования, различных конструкций.
Cоответствует требованиям стандарта ГОСТ Р ИСО 14644-14-2023 «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц».

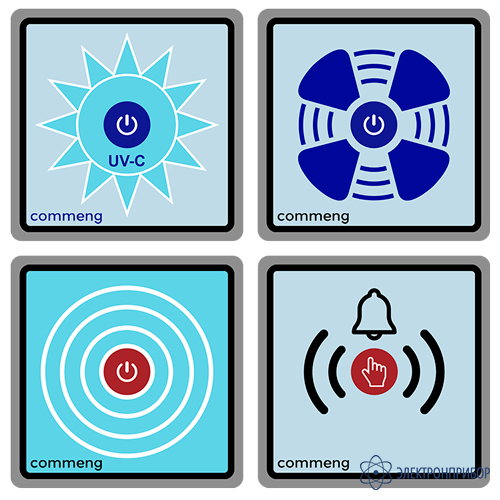

Варианты исполнения панели управления для применения в чистых помещениях Commeng CR CS-2601:
Доступны к заказу несколько вариантов панели Commeng CR CS-2601, отличающихся нанесенным изображением, которые соответствуют назначению панели управления:
- Commeng CR CS-2601А — управление УФ-облучателем, запасная пленка PF CS-2601A;
- Commeng CR CS-2601В — управление вентиляцией, запасная пленка PF CS-2601B;
- Commeng CR CS-2601С — управление освещением, запасная пленка PF CS-2601C;
- Commeng CR CS-2601D — управление звуковым сигналом, запасная пленка PF CS-2601D.
Во избежание ошибок в проектной документации, при закупке, следует указывать точное название устройства и производителя.
Пример указания при заказе:
Панель управления Commeng CR CS-2601А
Защитная пленка PF CS-2601AОписание панели управления для применения в чистых помещениях Commeng CR CS-2601:
Соответствие требованиям чистых помещений
Commeng CR CS-2601 соответствует требованиям стандарта ГОСТ Р ИСО 14644-14-2023 «Чистые помещения и связанные с ними контролируемые среды. Часть 14. Оценка пригодности оборудования к использованию по концентрации аэрозольных частиц» (ISO 14644-14:2016 “Cleanrooms and associated controlled environments. Part 14: Assessment of suitability for use of equipment by airborne particle concentration”).
Из всех частей панели с контролируемой средой чистого помещения контактирует только защитная плёнка и силиконовая рамка, имеющие следующие свойства:
Защитная плёнка:
- выполнена из химически стойкого инертного материала (полиэфирная пленка);
- не выделяет загрязняющие частицы, допускает частую и эффективную очистку и дезинфекцию, не имеет шероховатостей и пористости, где может происходить удержание частиц и химических загрязнений или развитие микробиологических загрязнений;
- не генерирует и не удерживает существенный электростатический заряд.
Силиконовая рамка:
- выполнена из материала устойчивого к влиянию атмосферы, перепадам температур, не разрушается при механических и термических воздействиях;
- имеет высокую химическую стойкость, допускает частую очистку и дезинфекцию;
- не генерирует и не удерживает существенный электростатический заряд.
Электрические характеристики и подключение
Контакт кнопки панели, замыкаемый при нажатии, включается в цепи постоян-ного и переменного тока с номинальным напряжением не более 230 В , коммутируемый ток не более 2 А.

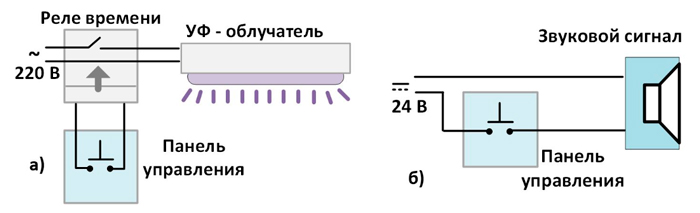

Рис.1. а) подача сигнала на управляемое реле; б) подача через контакт кнопки напряжения питания
Конструкция и эксплуатационные характеристики
Защитная плёнка и вид блока электроники спереди и сзади показан на Рис.2, габаритный чертеж панели – на Рис.3.

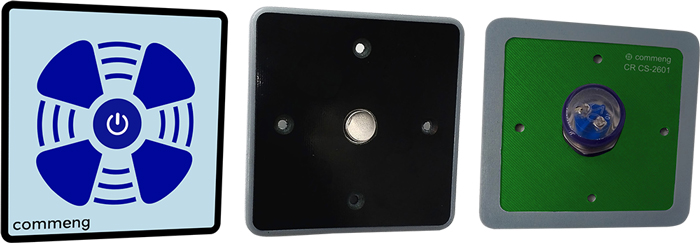

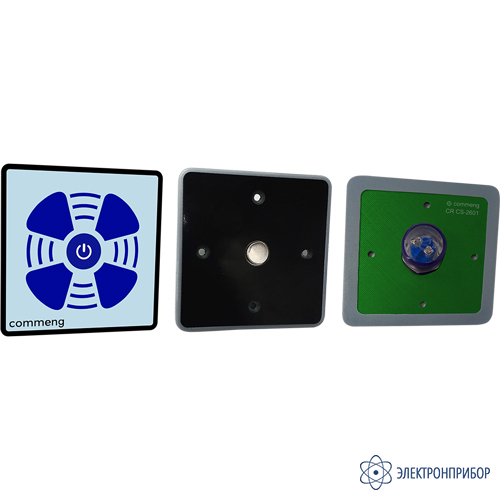

Рис.2. Защитная плёнка, блок электроники (вид спереди, вид сзади)

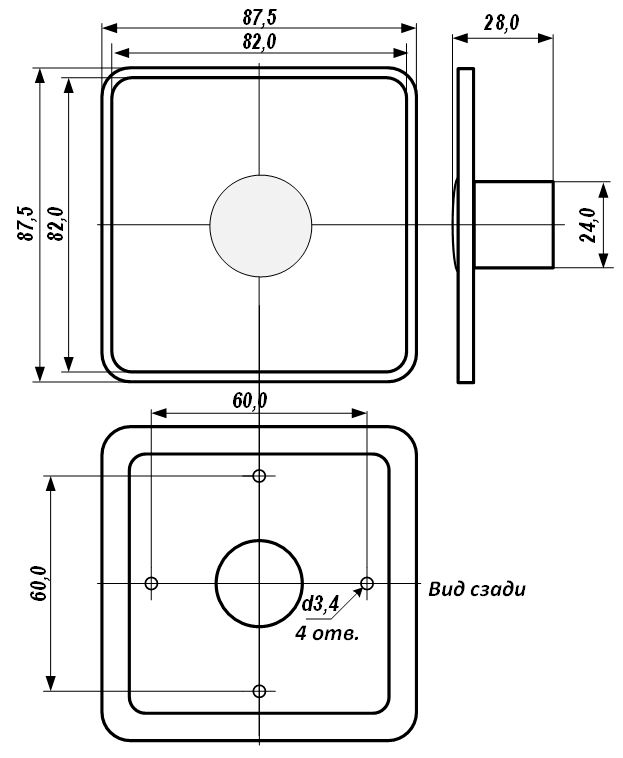

Рис.3. Габаритные и установочные размеры
-
-
Технические характеристики панели управления для применения в чистых помещениях Commeng CR CS-2601:
Параметр Значение Габаритные размеры, не более 88 х 88 х 28 мм Вес, не более 60 г Климатическое исполнение по ГОСТ 15150-69 УХЛ 3.1 Степень защиты оболочки (код IP) по ГОСТ 14254-96(IEC 60529) IP 54 Сечение подключаемых проводников 0,5 – 1,0 мм2 Количество нажатий кнопки, не менее 20000 Срок службы 5 лет Защитная плёнка Химическая устойчивость, тестирование по DIN 42 115 К спиртам, слабым кислотам и щелочам, кетонам, сложным эфирам, поверхностно-активным веществам, пероксидам (перекиси водорода) Удельное сопротивление поверхности, тестирование по ASTM D257-83 (25°C, 54% RH) > 1013 Ом/см2 при 500 В постоянного тока Устойчивость к нажатиям > 5 миллионов нажатий Износостойкость тестирование по ASTM D882 350 H/мм2 Шероховатость Ra 1,6 + 0,2 мкм Максимальная температура использования Низкая влажность (<10%RH) ≤ 85°С
Высокая влажность (до 85%RH) ≤ 60°СМинимальная температура использования - 40°С -
Комплект поставки Commeng CR CS-2601
№ Наименование Количество 1 Панель (блок электроники) Commeng CR CS-2601 в выбранном исполнении 1 2 Защитная пленка 1 3 Спиртовая салфетка 1 4 Винт M3х16 (с полной резьбой, потайной головкой, гальваническое покрытие – цинк; ГОСТ 17475-80 или DIN 965) 4 5 Винт самонарезающий 2,9х16 (с полной резьбой, потайной головкой, гальваническое покрытие – цинк; ГОСТ 11652-80 или DIN 7982) 4 6 Шаблон для разметки 1 Запасная защитная пленка в комплект поставки не входит и заказывается дополнительно. Рекомендуемое количество - 1 штука на 10 сигнальных панелей.
-
