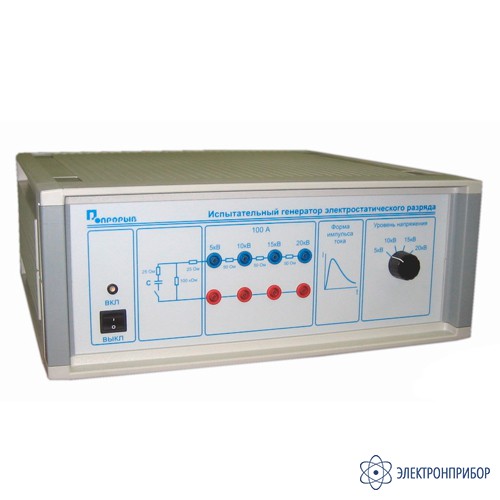

ИГЭ 20.1К — испытательный генератор электростатических разрядов

Код товара: 43361
    • Гарантия

      24 месяца

    Назначение испытательного генератора электростатических разрядов ИГЭ 20.1К:

    Испытательный генератор ИГЭ 20.1К предназначен для создания нормированных испытательных импульсов при проведении испытаний, имитирующих разряды, возникающие на поверхности космических аппаратов в результате взаимодействия космических аппаратов с околоземной космической плазмой, для проверки качества электромагнитной экранировки электронных блоков, бортовой кабельной сети, а также космических аппаратов в целом от помех, создаваемых электростатическими разрядами.

  • Технические характеристики испытательного генератора электростатических разрядов ИГЭ 20.1К:

    Параметр Значение
    Зарядная емкость, пФ, ±10% 200
    Номинальное выходное (испытательное) напряжение, кВ, ± 10% 5, 10, 15, 20
    Полярность выходного напряжения положительная и отрицательная
    Режимы работы с частотой 1 Гц
    Габаритные размеры генератора 430 мм х 450 мм х 185 мм
    Масса генератора, кг, не более 12
    Потребляемая мощность, Вт, не более 10
    Время работы на встроенной АКБ  до 8 часов
  • Комплект поставки ИГЭ 20.1К

    Наименование Количество
    1 Испытательный генератор ИГЭ 20.1К 1
    2 Зарядный блок 1
    3 Высоковольтный кабелт 2
    4 Предохранитель 3А 2
    5 Паспорт 1
