Оборудование для испытаний электронной компонентной базы (ЭКБ)

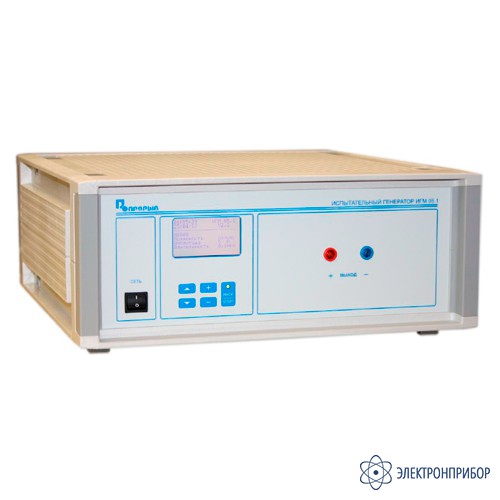

ИГМ 05.1 — испытательный генератор одиночных импульсов напряжения

Код товара: 43370
    • Гарантия

      24 месяца

    • Единый реестр РРП

      РЭ-2459/20

    • Реестр промышленной продукции РФ

      2224\5\2020

    Назначение испытательного генератора одиночных импульсов напряжения ИГМ 05.1:

    Испытательный генератор одиночных импульсов напряжения ИГМ 05.1 предназначен для создания нормированных одиночных импульсов напряжения (ОИН), подаваемых на внешние выводы микросхем для моделирования электрических импульсов, наводимых на выводах и контактах в результате действия электромагнитных импульсов (ЭМИ).

  • Технические характеристики испытательного генератора одиночных импульсов напряжения ИГМ 05.1:

    Параметр Значение
    Импульсное выходное напряжение холостого хода, В 5 ÷ 500
    Шаг установки амплитуды импульса напряжения, В 1
    Максимальный импульсный ток, А не менее 10
    Полярность импульсов положительная, отрицательная
    Форма выходного импульса биэкспоненциальная
    Длительность импульса напряжения по уровню 0.5, при работе на нагрузку 50 Ом, мкс: 0,1 ± 10%
    1,0 ± 10%
    10,0 ± 10%
    Длительность  переднего фронта импульса напряжения по уровню 0.1 ÷ 0.9, при работе на нагрузку 50 Ом, нс:
    - при длительности импульса 0,1 мкс
    - при длительности импульса 1,0 мкс
    - при длительности импульса 10,0 мкс

    не более 10
    не более 50
    не более 500
    Выходное сопротивление генератора, Ом 50 ± 20%
    Режим запуска импульса генератора однократный
    Потребляемая мощность, Вт не более 50
    Габаритные размеры 450 мм х 434 мм х 169 мм
    Масса, кг не более 10
  • Комплект поставки ИГМ 05.1

    Наименование Количество
    1 Испытательный генератор ИГЭ 20.1К 1
    2 Зарядный блок 1
    3 Высоковольтный кабелт 2
    4 Предохранитель 3А 2
    5 Паспорт 1
