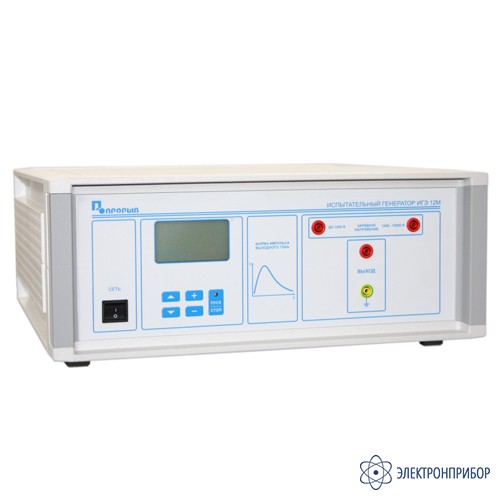

ИГЭ 12м — испытательный генератор электростатических разрядов

Код товара: 43374

    • Гарантия

      2 года

    Назначение испытательного генератора электростатических разрядов ИГЭ 12м:

    Испытательный генератор ИГЭ 12м предназначен для создания нормированных испытательных импульсов при проведении испытаний микросхем на чувствительность к разряду статического электричества.

  • Технические характеристики испытательного генератора электростатических разрядов ИГЭ 12м:

    Параметр Значение
    Выходное напряжение, В 50 ÷ 12000
    Точность установки выходного напряжения, % не более ± 5
    Полярность выходного напряжения положительная и отрицательная
    Ёмкость разрядного конденсатора, пФ 100 ± 10
    Сопротивление разрядного резистора, Ом 1500 – 5%
    Длительность переднего фронта импульса тока по уровням 0.1 ÷ 0.9, нс не более 15
    Время спада импульса тока по уровням 1.0 ÷ 0.368, нс 150 ± 20
    Режимы работы однократный, автоматический
    Период повторения импульсов, с не менее 5
    Время непрерывной работы генератора, ч не менее 4
    Габаритные размеры, мм 450 х 434 х 169
    Масса генератора, кг не более 12
    Потребляемая мощность, Вт не более 100

  • Комплект поставки ИГЭ 12м

    № Наименование Количество
    1 Испытательный генератор ИГЭ 12м 1
