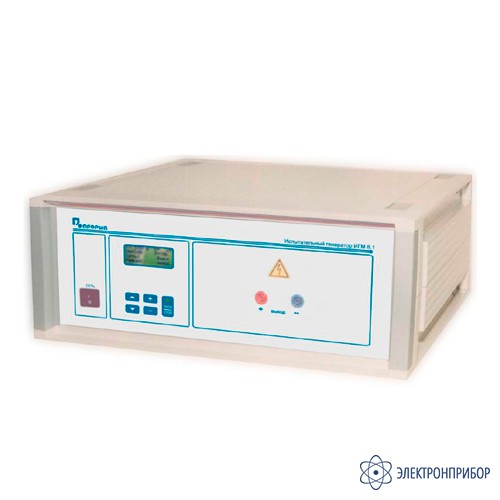

ИГМ 8.1 — испытательный генератор импульсов для проверки прочности электрической изоляции
Код товара: 43357-
-
Гарантия
2 года
Назначение испытательного генератора импульсов для проверки прочности электрической изоляции ИГМ 8.1:
Испытательный генератор ИГМ 8.1предназначен для создания нормированных импульсов высокого напряжения при проведении испытаний электрической прочности изоляции по ГОСТ 31818.11-2012 п.7.3.2, ГОСТ IEC 60255-5-2014 п.6.1.
-
-
Технические характеристики испытательного генератора импульсов для проверки прочности электрической изоляции ИГМ 8.1:
Параметр Значение Амплитуда импульсов напряжения, кВ (от 1,0 до 8,0) -10+0 % Форма импульса напряжения 1,2/50 мкс согласно IEC 60060-1 Время нарастания напряжения, мкс 1,2 ± 30 % Время спада напряжения, мкс 50 ± 20 % Импеданс источника, Ом 500 ± 50 Энергия источника для испытательного напряжения 6 кВ, Дж 0,5 ± 0,05 Шаг установки амплитуды импульса напряжения, кВ 0,5 Интервал между импульсами напряжения, кратно 1 секунде, с от 1 до 60 Количество импульсов от 1 до 99 Полярность импульсов положительная, отрицательная и переключаемая «+/-» Режим запуска однократный, по заданной программе Потребляемая мощность, Вт, не более 100 Габаритные размеры, мм, не более 350 х 434 х 185 Масса, кг, не более 10 Срок службы, лет 10 -
Комплект поставки ИГМ 8.1
№ Наименование Количество 1 Испытательный генератор импульсов высокого напряжения ИГМ 8.1 1 2 Сетевой кабель 1 3 Коммутационный кабель синий 1 4 Коммутационный кабель красный 1 5 Зажим типа крокодил красный 1 6 Зажим типа крокодил синий 1 7 Предохранитель 5А 1 8 Паспорт и руководство по эксплуатации 1 9 Программа аттестации 1 10 Методика аттестации 1 -
