ИГМ5.1, ИГМ 5 1

Оборудование для испытаний электронной компонентной базы (ЭКБ)
ИГМ 05.1 ИГМ 2.1 ИГМ 5.1 ИГМ 5.5 ИГМ 8.1 ИГЭ 12м ИГЭ 20.1К ИГЭ 5МС

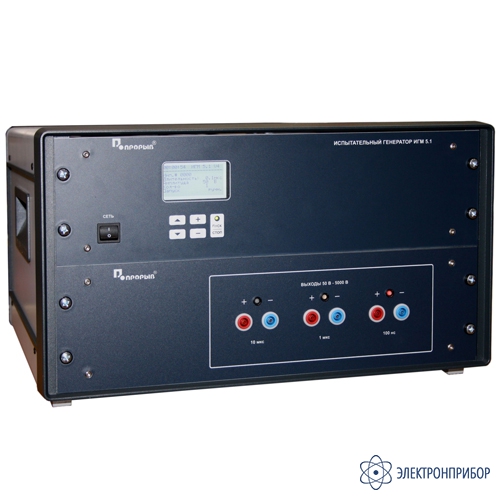

ИГМ 5.1 — испытательный генератор импульсов для проверки прочности электрической изоляции

Код товара: 51458

    • Гарантия

      3 года

    • Единый реестр РРП

      РЭ-2458/20

    • Реестр промышленной продукции РФ

      2224\4\2020

    Назначение испытательного генератора импульсов для проверки прочности электрической изоляции ИГМ 5.1:

    Испытательный генератор импульсов для проверки прочности электрической изоляции ИГМ 5.1 предназначен для создания нормированных одиночных импульсов напряжения (ОИН), подаваемых на внешние выводы микросхем для моделирования электрических импульсов, наводимых на выводах и контактах в результате действия электромагнитных импульсов (ЭМИ).

  • Технические характеристики испытательного генератора импульсов для проверки прочности электрической изоляции ИГМ 5.1:

    Параметр Значение
    Выходное напряжение, В 20 ÷ 5000
    Шаг установки амплитуды импульса напряжения:
    от 50 В до 100В
    от 100 В до 500В
    от 500 В до 1000В
    от 1000 В до 5000В
    5
    10
    50
    100
    Максимальный импульсный ток, А не менее 100
    Полярность импульсов положительная, отрицательная
    Форма выходного импульса биэкспоненциальная
    Длительность импульса напряжения по уровню 0.5, мкс 0,1; 1,0; 10,0
    Выходное сопротивление генератора, Ом 50 -40%
    Режим запуска импульса генератора однократный; 0,1 Гц; 0,2Гц
    Потребляемая мощность, Вт не более 100
    Габаритные размеры, мм 650 х 520 х 300
    Масса генератора, кг не более 25

  • Комплект поставки ИГМ 5.1

    № Наименование Количество
    1 Испытательный генератор импульсов для проверки прочности электрической изоляции ИГМ 5.1 1
