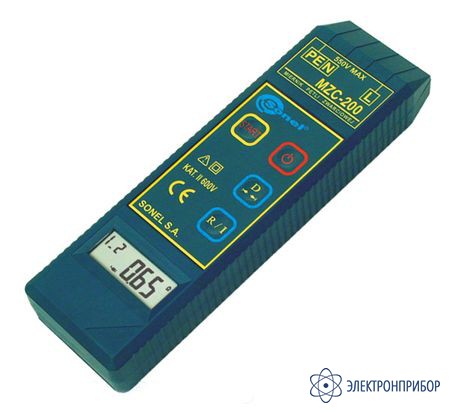

MZC-200 — измеритель параметров цепей фаза-нуль и фаза-фаза электросетей
Сохранить в PDF Распечатать-
-
Гарантия
36 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр РФ
31382-11 -
Производитель
-
Артикул
WMRUMZC200
Назначение и область применения:
Измеритель MZC-200 предназначен для измерения параметров цепей "фаза-нуль" и "фаза-фаза" электросетей. Прибор MZC-200 может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.
Основные характеристики прибора MZC-200:
- измерение активного сопротивления цепей "фаза-фаза" и "фаза-нуль";
- автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
- контроль целостности проводов;
- измерение сопротивления заземляющих устройств;
- измерение действующего значения напряжения переменного тока;
- возможность установки фактической длины измерительных проводов для учёта их сопротивления при расчёте активного сопротивления петли короткого замыкания;
- автоматический выбор диапазона измерений;
- проведение измерений без отключения источника питания и защит;
- время протекания измерительного тока 10 мс;
- автоматический выбор фазного и междуфазного напряжения при расчётах тока короткого замыкания;
- автоматическое самовыключение измерителя при его простое в течение 120 секунд;
- память результата последнего измерения.
Номинальное напряжение испытуемых цепей:
- MZC-200- 220/230 В и 380/400 В;
- MZC-201 - 290/500 В;
- MZC-202 - 100/170 В;
- MZC-203 - до 600 В.
Приборы серии MZC-201, MZC-202 и MZC-203 - поставляются на заказ.
-
-
Основные технические характеристики измерителя MZC-200:
Измерение напряжения переменного тока:
Диапазон Разрешение Основная погрешность 0 ... 440 В 1 В ± (2% и.в + 2 ед. мл. разряда) Входное сопротивление вольтметра: более 200 кОм, частота: 45...65 Гц
Измерение сопротивления петли короткого замыкания Rs
Диапазон измерения согласно IEC 61557 для напряжения 196...440 В и фазного угла испытуемой цепи 0...18°)Провод измерительный Диапазон измерения Rs 1,2 м 0,24 ... 200 Ом 5 м 0,26 ... 200 Ом 10 м 0,28 ... 200 Ом 20 м 0,35 ... 200 Ом Диапазон отображения сопротивления
Диапазон отображения Разрешение Основная погрешность 0 ... 9,99 Ом 0,01 Ом ± (2,5% и. в. + 5 ед. мл. разряда) 10 ... 99,9 Ом 0,1 Ом ± (2,5% и. в. + 3 ед. мл. разряда) 100 ... 200 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда) Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Rs для Un)
Диапазон измерения согласно IEC 61557 (условия такие же, как для Rs)Провод измерительный Диапазон измерения Iк для Un = 220 В Диапазон измерения Iк для Un = 380 В 1,2 м 1,15 А...976 А 2,00 А...1,69 кА 5 м 1,15 А...916 А 2,00 А...1,59 кА 10 м 1,15 А...824 А 2,00 А...1,43 кА 20 м 1,15 А...671 А 2,00 А...1,16 кА Диапазон отображения ожидаемого тока короткого замыкания
Диапазон отображения Разрешение Основная погрешность 1,15 А ... 9,99 А 0,01 А Вычисляется исходя из основной погрешности измерения сопротивления петли короткого замыкания 10 А ... 99,9 А 0,1 А 100 А ... 999 А 1 А 1,00 кА ... 9,99 кА 10 А 10 кА ... 40 кА 100 А Контроль целостности проводов
Порог срабатывания блокировки измерений Основная погрешность определения порога 3 кОм ± 10 % Номинальное напряжение измеряемой цепи Un:
Напряжение фазное 220 В или 230 В Напряжение междуфазное 380 В или 400 В Диапазон напряжения, при котором выполнимо измерение петли 180 В ... 440 В Номинальная частота измеряемой цепи 50 Гц и 60 Гц (45...65 Гц) Дополнительные технические характеристики измерителя MZC-200:
Наименование параметра Значение Габариты (Ш x В x Г) 230 х 67 х 35 мм Масса 0,25 кг Дисплей жидкокристаллический, 3 цифры высотой 14 мм Питание элемент питания 9 В (размеров 6F22, "Крона") Температурный диапазон 0 ... +40°C Температура хранения -20 ... +60°C Время до самовыключения 2 минуты Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности III 300 В согласно PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP40 Заряда одного алкалинового элемента питания достаточно для проведения 2000 измерений (4 измерения/мин).
-
Комплект поставки MZC-200
№ Наименование Количество 1. Документация 1 2. Прибор 1 3. Провод измерительный 1,2 м с разъёмами "банан" чёрный 1 4. Провод измерительный 1,2 м с разъемами "банан" желтый 1 5. Зонд острый с разъемом "банан" черный 1 6. Зонд острый с разъемом «банан» желтый 1 7. Зажим "Крокодил" изолированный черный K01 1 8. Футляр с ремнём М1 1 9. Элемент питания щелочной (alkaline) SONEL 6LR61 9 V (MZC-200, LKZ-700) 1 -
Дополнительная комплектация MZC-200
-
Рекомендуемые замены MZC-200
-
Файлы для MZC-200
Файлы для MZC-200
