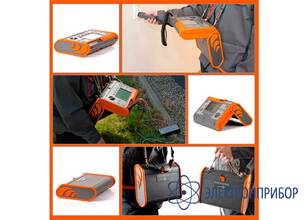

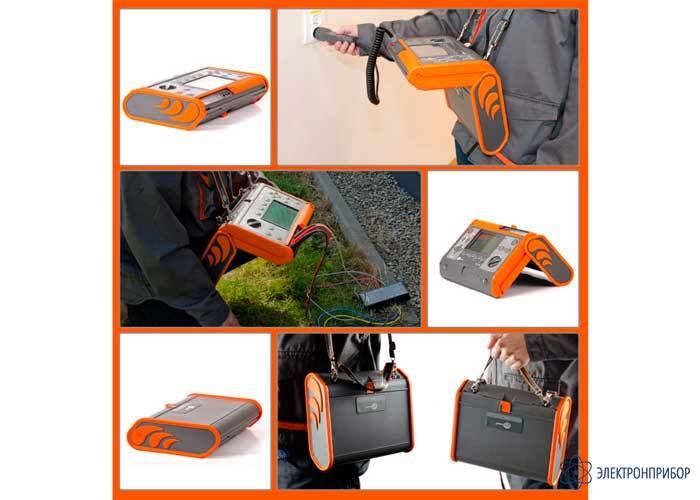

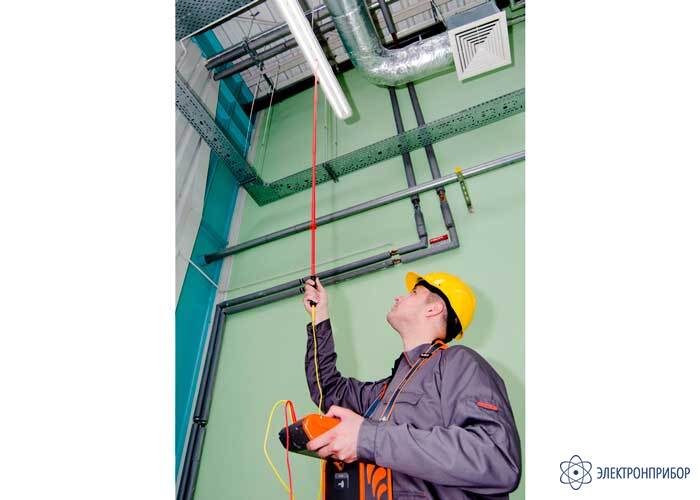

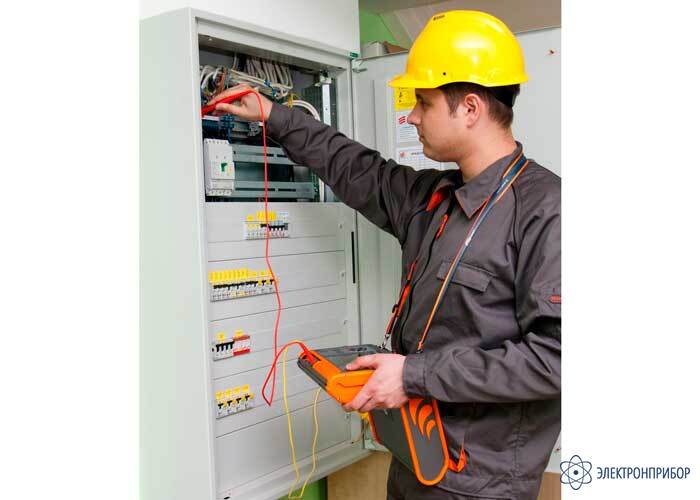

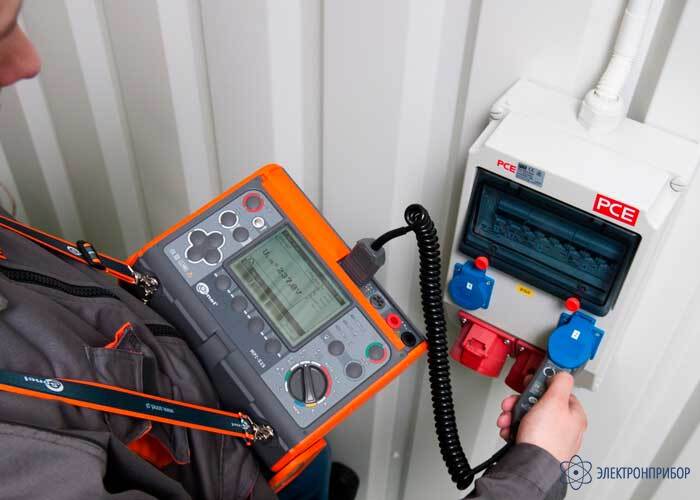

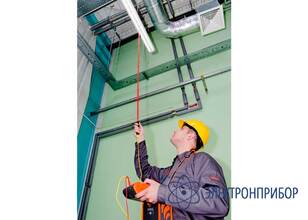

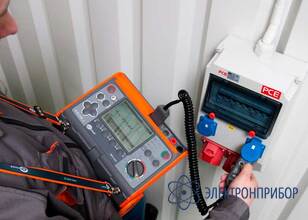

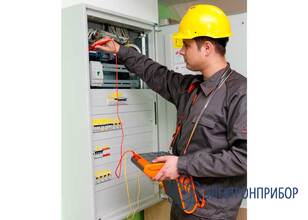

MPI-520 — измеритель параметров электробезопасности электроустановок
Код товара: 25853-
Назначение измерителя параметров электробезопасности электроустановок MPI-520:
MPI-520 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, TKF и MRU.
MPI-520 – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией. Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Функциональные возможности измерителя параметров электробезопасности электроустановок MPI-520:
- измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
- измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания;
- измерение параметров устройств защитного отключения (УЗО) типа АС, А и B;
- измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА;
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- автоматический режим измерения параметров УЗО;
- измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
- измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;

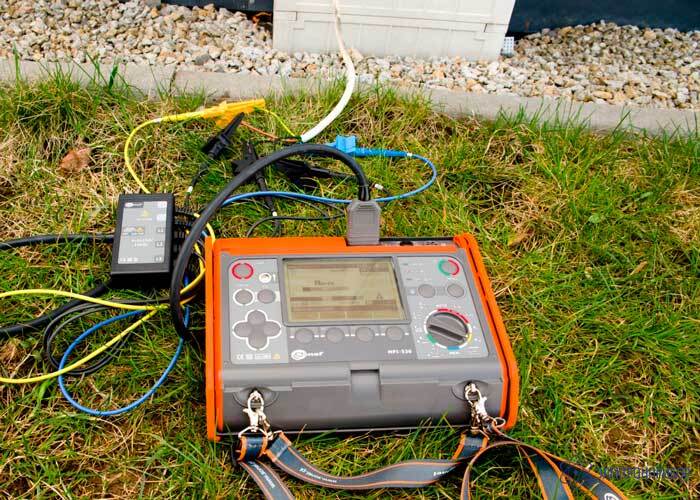

- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение напряжения помех;
- измерение сопротивления измерительных зондов;
- автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
- измерение сопротивления изоляции напряжением до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В;
- измерение сопротивления изоляции до 3 ГОм;
- измерение сопротивления изоляции с использованием адаптеров AutoISO-1000C;
- режим измерения напряжения, тока, активной, реактивной и полной мощности, cos φ (1 фаза);
- проверка последовательности чередования фаз;
- измерение напряжения переменного тока до 500 В;
- сохранение результатов измерений в память;
- передача данных на ПК по USB;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
-
Технические характеристики измерителя MPI-520:
Измерение действующего значения напряжения переменного тока Диапазон Разрешение Погрешность основная 0…299,9 В 0,1 В ± (2 %U + 6 е.м.р.) 300…500 В 1 В ± (2 %U + 2 е.м.р.) Диапазон частоты 45…65 Гц Измерение частоты Диапазон Разрешение Погрешность основная 45,0…65,0 Гц 0,1 Гц ± (0,1% f + 1 е.м.р.) Диапазон напряжения: 50…500 В Измерение переменного тока (True RMS) Диапазон Разрешение Погрешность основная *) 0,0…99,9 мА 0,1 мА ± (5% I + 3 е.м.р.) 100…999 мА 1 мА ± (5% I +5 е.м.р.) 1,00…9,99 A 0,01 A 10,0…99,9 A 0,1 A 100…400 A 1 A Номинальная частота сети fn: 50 Гц, 60 Гц.
*) - Погрешность клещей учитывается отдельно.Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ Диапазон [Вт], [ВА], [вар] Диапазон [Вт], [ВА], [вар] Погрешность основная *) 0,00…99,9 0,1 ± (7% S + 3 е.м.р.) 100…999 1 1,00…9,99 к 0,01 к ± (7% S + 5 е.м.р.) 10,0 к…99,9 к 0,1 к 100 к…200 к 1 к Параметр Значение Диапазон напряжения 0…500 В Диапазон тока 0…400 A Номинальная частота сети fn 50 Гц, 60 Гц Число фаз измеряемой цепи 1 Диапазон отображения cos φ 0,00..1,00 (разрешение 0,01) *) U: 50…500 В, I: 10 мA…400 A;
Погрешность токоизмерительных клещей учитывается отдельно.Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L Измерение полного сопротивления петли Zs ГОСТ IEC 61557-3-2013 Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м). Диапазон Разрешение Погрешность основная 0...19,99 Ом 0,01 Ом ± (5% Zs + 3 е.м.р.) 20,0...199,9 Ом 0,1 Ом 200...1999 Ом 1 Ом Параметр Значение Номинальное напряжение работы UnL-N / UnL-L 110/190В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В Рабочий диапазон напряжений 95 ... 270 В (для ZL-PE и ZL-n) или 95 ... 440 В (для ZL-L ) Номинальная частота сети fn 50 Гц, 60 Гц; Рабочий диапазон частоты 45 ... 65 Гц; Максимальный ток (для 415 В) 41,5 А (10 мс) Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs Диапазон Разрешение Погрешность основная 0...19,99 Ом 0,01 Ом ± (5% Zs + 5 е.м.р.) от Zs Расчет и отображение для Zs< 20 Ом Измерение ожидаемого тока короткого замыкания I k Диапазон Разрешение Погрешность основная 0,055…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания 2,00…19,99 A 0,01 A 20,0…199,9 A 0,1 A 200…1999 A 1 A 2,00…19,99 кA 0,01 кA 20,0…40,0 кA 0,1 кA Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО) Измерение сопротивления петли короткого замыкания Zs Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м). Диапазон Разрешение Погрешность основная 0…19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.) 20,0…199,9 Ом 0,1 Ом ± (6% Zs+ 5 е.м.р.) 200…1999 Ом 1 Ом Параметр Значение Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA Номинальное рабочее напряжение Un 110 В, 115 В, 127 В, 220 В, 230 В, 240 В Рабочий диапазон напряжений 95…270 В Номинальная частота сети fn 50 Гц, 60 Гц Рабочий диапазон частоты 45…65 Гц Контроль правильности соединения зажима PE при помощи электрода касания Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs Диапазон Разрешение Погрешность основная 0..19,99 Ом 0,01 Ом ± (6% Zs+ 10 е.м.р.) Показания тока короткого замыкания Ik Диапазон Разрешение Погрешность основная 0,058…1,999 A 0,001 A Определяется по основной погрешности полного сопротивления петли короткого замыкания 2,00…19,99 A 0,01 A 20,0…199,9 A 0,1 A 200…1999 A 1 A 2,00…19,99 кA 0,01 кA 20,0…40,0 кA 0,1 кA Измерение параметров отключения УЗО Параметр Значение Номинальное напряжение работы Un 110 В, 115 В, 127 В, 220 В, 230 В, 240 В Рабочий диапазон напряжений 95…270 В Номинальная частота сети fn 50 Гц, 60 Гц Рабочий диапазон частоты 45…65 Гц Измерение времени отключения tA УЗО Тип выключателя Установка кратности Диапазон измерения Разрешение Основная погрешность Общего типа 0,5 IΔn 0..300 мс 1 мс ± (2% tA+ 2 е.м.р.)* 1 IΔn 2 IΔn 0…150 мс 5 IΔn 0…40 мс Селективный 0,5 IΔn 0..500 мс 1 IΔn 2 IΔn 0…200 мс 5 IΔn 0…150 мс * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) Измерение сопротивления защитного заземления RE Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность 10 мА 0,01 кОм ..5,00 кОм 0,01 кОм 4 мА 0…+10% RE ± 8 е.м.р. 30 мA 0,01 кОм ..1,66 кОм 12 мА 0…+10% RE ± 5 е.м.р. 100 мA 1 Ом..500 Ом 1 Ом 40 мA 0…+5% RE ± 5 е.м.р. 300 мA 1 Ом..166 Ом 120 мA 500 мA 1 Ом..100 Ом 200 мA 1000 мA 1 Ом..50 Ом 400 мA Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току Диапазон Разрешение Номинальный ток Основная погрешность 0..9,9 В 0,1 В 0,4*IΔn 0..10% UB ± 5 е.м.р. 10..99,9 В 0..15% UB Измерение тока отключения IA для синусоидального дифференциального тока Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность 10 мA 3,3..10,0 мA 0,1 мA 0,3 × IΔn..1,0 × IΔn ± 5% IΔn 30 мA 9,0..30,0 мA 100 мA 33..100 мA 1 мA 300 мA 90..300 мA 500 мA 150..500 мA 1000 мA 330..1000 мA Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки Время протекания тока измерения максимально 3200 мс. Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6 мA Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность 10 мA 4,0..20,0 мA 0,1 мA 0,35 × IΔn..2,0 × IΔn ± 10% IΔn 30 мA 12,0..30,0 мA 0,35 × IΔn..1,4 × IΔn ± 10% IΔn 100 мA 40..140 мA 1 мA 300 мA 120..420 мA 500 мA 200..700 мA Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки Время протекания тока измерения максимально 3200 мс. Измерение тока отключения УЗО (IA) для постоянного дифференциального тока Выбранный номинальный ток выключателя Диапазон измерения Разрешение Ток измерения Основная погрешность 10 мA 4,0..20,0 мA 0,1 мA 0,2 × IΔn..2,0 × IΔn ± 10% IΔn 30 мA 12..60 мA 1 мA 100 мA 40..200 мA 300 мA 120..600 мA 500 мA 200..1000 мA Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки Время протекания тока измерения максимально 5040 мс. Измерение сопротивления заземляющего устройства ГОСТ IEC 61557-5-2013 (RE) Измерение согласно PN-EN 61557-5: 0,5 Ом...1,99 кОм (для измерительного напряжения 50 В), 0,56 Ом...1,99 кОм (для измерительного напряжения 25 В) Диапазон Разрешение Основная погрешность 0,00…9,99 Ом 0,01 Ом ± (2% RE+ 4 е.м.р.) 10,0…99,9 Ом 0,1 Ом ± (2% RE+ 3 е.м.р.) 100…999 Ом 1 Ом 1,0…1,99 кОм 0,01 кОм Параметр Значение Измерительное напряжение 25 В или 50 В RMS Измерительный ток 20 мA, синусоидальный RMS 125 Гц (для fn=50 Гц) и 150 Гц (для fn=60 Гц) Блокирование измерения при напряжении помех UN>24 В Максимальное напряжение помех (измерение) UNmax=100 В Максимальное сопротивление вспомогательных зондов 50 кОм Измерение сопротивления вспомогательных зондов RH, RS Диапазон Разрешение Основная погрешность 000…999 Ом 1 Ом ± (5% (RS+RE+RH) + 3 е.м.р.) 1,00…9,99 кОм 0,01 кОм 10,0…50,0 кОм 0,1 кОм Измерение напряжения помех Внутреннее сопротивление: около 100 кОм Диапазон отображения Разрешение Основная погрешность 0..100 В 1 В ± (2% U + 3 е.м.р.) Измерение переходных сопротивлений контактов и проводников током ± 200 мA ГОСТ IEC 61557-4-2013 Диапазон измерения согласно IEC 61557-4: 0,12...400 Ом Диапазон Разрешение Основная погрешность 0,00…19,99 Ом 0,01 Ом ± (2% R + 3 е.м.р.) 20,0…199,9 Ом 0,1 Ом 200…400 Ом 1 Ом Параметр Значение Напряжение на открытых зажимах 4…9 В Исходящий ток при R < 2 Ом мин. 200 мA Компенсация сопротивления измерительных проводников Измерение двунаправленным током Измерение активного сопротивления малым током Диапазон Разрешение Основная погрешность 0,00…199,9 Ом 0,01 Ом ± (3% R + 3 е.м.р.) 200…2000 Ом 0,1 Ом Параметр Значение Напряжение на открытых зажимах 4…9 В Исходящий ток < 8 мA Звуковой сигнал для измеряемого сопротивления < 30 Ом±50% Компенсация сопротивления измерительных проводов. Измерение сопротивления изоляции ГОСТ IEC 61557-2-2013 Диапазон измерения согласно PN-EN 61557-2 для UN = 50 В 50 кОм...250 МОм для UN = 100 В 100 кОм...500 МОм для UN = 250 В 250 кОм...1 ГОм для UN = 500 В 500 кОм...2 ГОм для UN = 1000 В 1 МОм...3 ГОм Диапазон отображения для Un= 50В Разрешение Основная погрешность 0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*2,00…19,99 MОм 0,01 MОм 20,0…199,9 MОм 0,1 MОм 200…250 MОм 1 MОм * - для адаптеров WS-03 и WS-04 Диапазон отображения для Un= 100В Разрешение Основная погрешность 0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*2,00…19,99 MОм 0,01 MОм 20,0…199,9 MОм 0,1 MОм 200…500 MОм 1 MОм * - для адаптеров WS-03 и WS-04 Диапазон отображения для Un= 250В Разрешение Основная погрешность 0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*2,00…19,99 MОм 0,01 MОм 20,0…199,9 MОм 0,1 MОм 200…999 MОм 1 MОм * - для адаптеров WS-03 и WS-04 Диапазон отображения для Un= 500В Разрешение Основная погрешность 0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.)
[± (5% RISO + 8 е.м.р.)]*2,00…19,99 MОм 0,01 MОм 20,0…199,9 MОм 0,1 MОм 200…999 MОм 1 MОм 1,00…2,00 ГОм 0,01 ГОм ± (4% RISO + 6 е.м.р.)

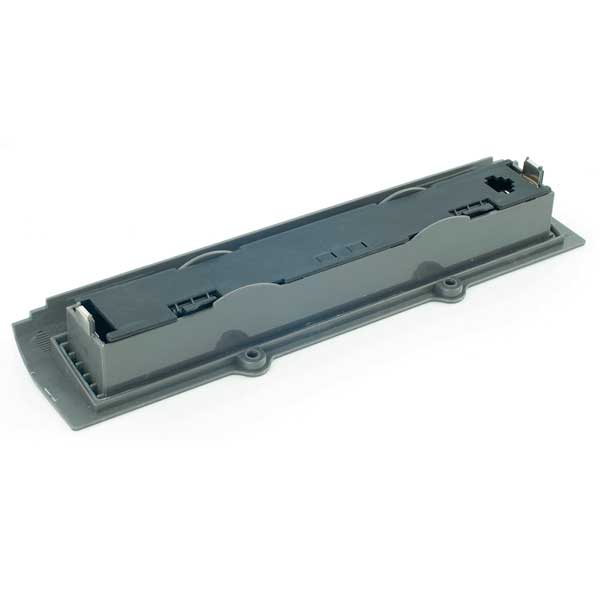

[± (5% RISO + 8 е.м.р.)]** - для адаптеров WS-03 и WS-04 Диапазон отображения для Un= 1000В Разрешение Основная погрешность 0…1999 кОм 1 кОм ± (3% RISO + 8 е.м.р.) 2,00…19,99 MОм 0,01 MОм 20,0…199,9 MОм 0,1 MОм 200…999 MОм 1 MОм 1,00…3,00 ГОм 0,01 ГОм ± (4% RISO + 6 е.м.р.) Параметр Значение Напряжения измерения 50 В, 100 В, 250 В, 500, 1000 В Погрешность формирования испытательного напряжения (R [Ом] ≥ 1000*Un [В]) - 0 + 10% от установленной величины Обнаружение опасного напряжения перед началом измерения Есть Разряд емкости измеряемого объекта Есть Измерение сопротивления изоляции многожильных проводов (макс. 5) При помощи внешнего приспособления Измерение напряжения на разъемах +RISO, -RISO 0..440 В Измерительный ток <2 мА Последовательность фаз Указания последовательности фаз прямая, обратная Диапазон напряжений сети UL-L 95…500 В (45…65 Гц) Отображение величины межфазных напряжений Есть Общие технические характеристики Класс изоляции двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 Категория безопасности IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 Степень защиты корпуса согласно PN-EN 60529 IP54 Питание измерителя пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 штуки) Температура хранения -20…+70°C Температура рабочая 0…+50°C Время до самовыключения 120 секунд Количество измерений Z, RE или RCD (для щелочных батареек) >3000 (2 измерения / минуту) Количество измерений RISO или RCONT (для щелочных батареек) >2000 Память результатов измерения 990 ячеек, 57500 результатов Интерфейс USB Габариты ШxВxГ 288×222×75 мм Масса около 2,2 кг -
